Aqua TECHNOPOOL TT - Ejemplo de Instalación; Montaje de Accesorios

28/06/2013 ADSP7000596 TECHNOPOOL TT FRA-ING-ITA-SPA-POR Rev1.2
35
b: Cable sin enchufe para la conexión al panel eléctrico de la piscina «m» en los bornes de la bomba
de filtración «n» (o al contacto auxiliar, en paralelo a la bobina A1 A2 del relè de la bomba). La tensión
que debe aplicar a este cable es 230 V. Cuando la bomba de filtracion se para, la bomba Technopool
deja de dosificar hasta que no verifica de nuevo la tension 230V. En este cable.
c: Hirschmann macho de conexión para conectar al Hirschmann hembra de la sonda de temperatura
"i".
d: Tubo de aspiración conectado al filtro de aspiración “f ” en el interior del deposito de producto
quimico “p”.
e: Tubo de impulsión conectado a la valvula de inyección "g" colocada en el porta-sonda.
f: Filtro de aspiración.
g: Válvula de inyección integrada en el porta sonda destinada a recibir el tubo de salida da la bomba
“e”
h: Collarín conectado a la válvola de inyección “g” atacado en el entrada de la recirculación de la
piscina.
i: Sonda de Temperatura posicionada en el porta-sonda “j”; se debe posicionar en vertical con una
tolerancia de +/-45°.
j: Porta-sonda de inyección destinado a recibir la sonda de temperatura «i» y la inyección del producto
que proviene del Technopool « e »,, se debe posicionar después de tudos los eventuales aparatos
presentes.
m: Panel eléctrico ya presente en Vuestra instalación que controla el sistema de filtración.
n: Bomba de filtración ya presenteen Vuestra instalación que permite la circulación del agua de la
piscina y la manda al filtro.
o : Filtro ya presente en Vuestra instalación para la filtración del agua de la piscina.
p: Deposito conteniendo el producto quimico que la bomba Technopool deverá dosificar.
q: Piscina.

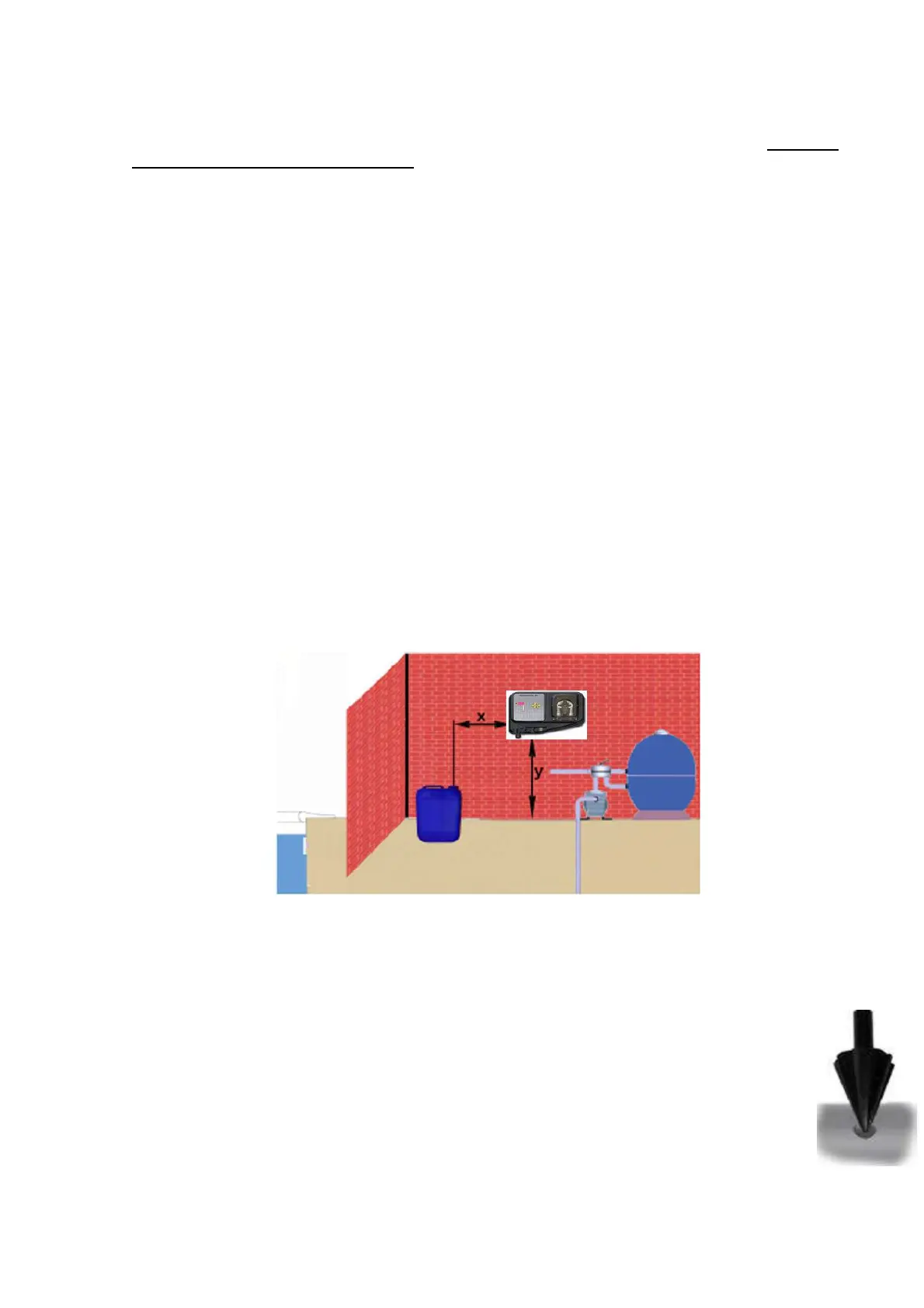

2.6 Ejemplo de instalación
X = 1,5 metros, es la distancia aconsejable entre el producto y la bomba para evitar que los vapores
corrosivos puedan dañar al Technopool
Y = 1,5 metros, es la altura máxima recomendable para mantener un correcto caudal de la bomba.
2.7 Instalación de los accesorios
Ensamblaje del porta-sonda
- El porta-sonda se instala en el tubo de diametro D50 o D63se debe instalar depués de hacer un
agujero de 24mm de diametro.
- Controlar el sentido del flujo del agua en el tubo para conectar correctamente el tubo de inyección
- El porta-sonda debe posicionarse siempre en vertical +- 45°.
Como realizar un agujero D24mm
- Realizar primero unpequño agujero de 5mm en medio de la parte superior del tubo
-Agrandar el agujero con el punzón sumintrado como accesorio (Ref.12) hasta alcanzar el dianetro
deseado 24 mm.
- Sacar la rebaba de agujero i sacar los residuos de PVC
