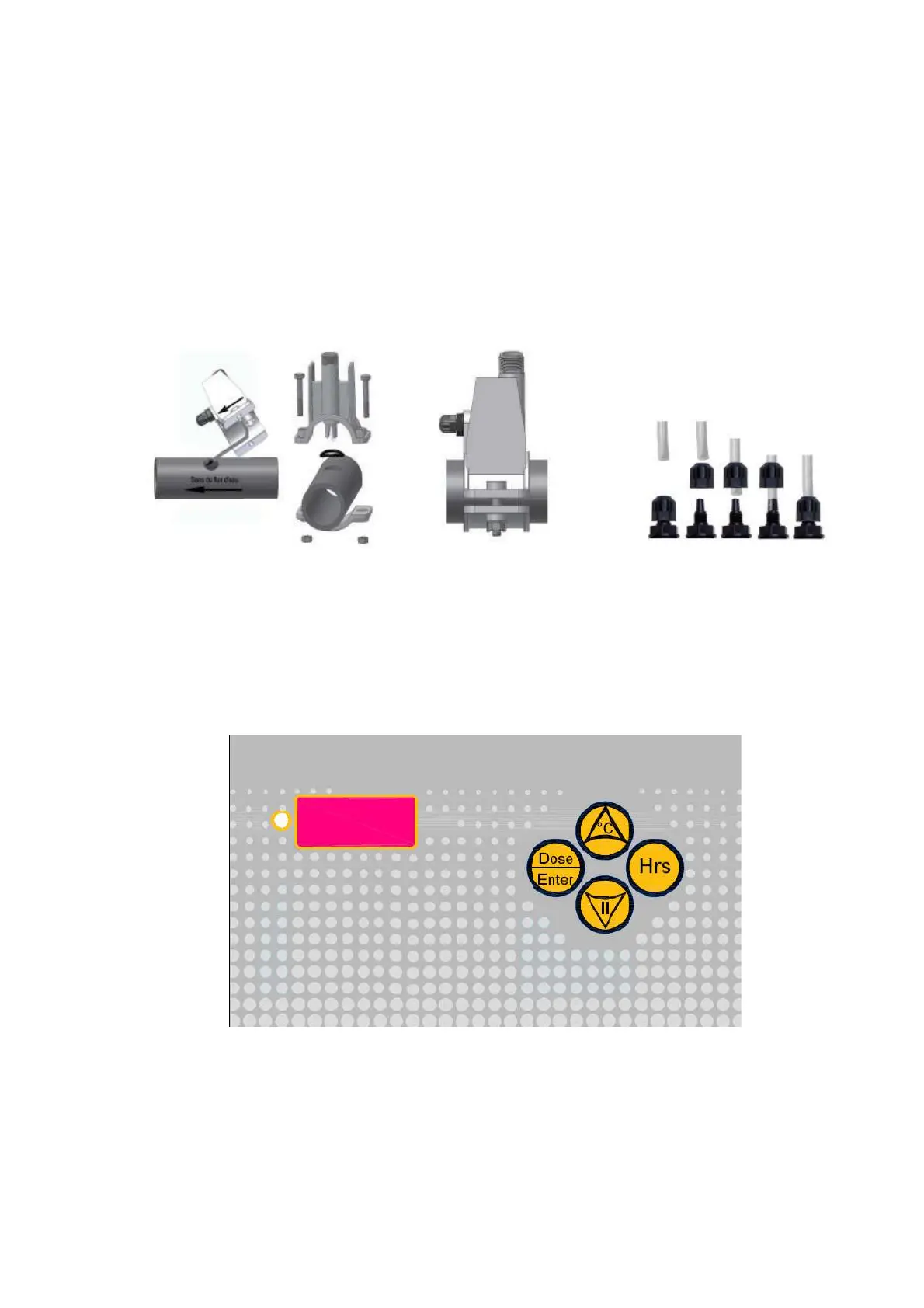

Instalación del porta-sonda 2 en 1 (ref. j) :
- Introducir la junta de retención (ref. 8) en el tubo de inyección
- Introducir el tubo de inyección en el setido de fujo de agua como se indica en la etiqueta con una
flecha direccional
- Posicionar la junta de retención en su encaje y mantenerlo en posición, aplicar la parte superior del
porta-sondas (rif. j) sen el tubo de la piscina
- Colocar los dos tornillos (si el tubo es DN63 utilizar los dos distanciadores (ref. 9) entre el porta-
sonda superior y el collarín inferior), colocar la parte inferior del porta-sondasen el tuboy cerrar
apretando los tornillos con las tuercas.
Atencion, apretar los tornillos de cierre de manera uniforme con el fín de optener una fijación
correcta, no apretar completamente un tornillo cuando el otro este flojo. Apretar alternativamete las
tuercas.
Montaje del tubo 4 x 6 (ref. 2)
en los elementos d e f g del
esquema de conexión
hidraulica
3.0 ARREGLO DE TECHNOPOOL
