b: Cabo de corrente sem ficha para ligação paralela à linha de saída da bomba de filtração "n" com o quadro de
comando "m". Deve obrigatoriamente ter 230 Vac. F Quando a filtração está desligada, a Technopool pára de
dosear até que receba novamente esta corrente junto com a bomba de filtração.
c: Ficha Hirschmann macho, destinada a receber a ficha Hirschmann fêmea do eléctrodo "i"
d: Mangueira de sucção ligada ao filtro de fundo “f ” que se encontra no reservatório “p”
e: Mangueira de saída da bomba ligada ao terminal de injecção "g" do suporte do eléctrodo
f: Filtro de aspiração
g: Válvula de injecção integrada no suporte do eléctrodo, recebe o tubo de injecção “e”
h: Electrólise de sal.
i: Eléctrodo de temperatura no seu suporte “j” , posicionado na vertical com uma tolerância de +/-45°
j: Suporte do eléctrodo / injecção para instalação do eléctrodo de temperatura “i” e produto a injector, vindo da
Technopool “e”, Deve ser instalado a seguir a todos os aparelhos
m: Quadro eléctrico de comando da piscina (já instalado na sua piscina)
n: Electro-bomba de circulação e filtração
o: Filtro de piscina
p: Tanque do químico a injectar pela bomba peristáltica e sugado através do filtro “f”.
q: Retorno de água filtrada e tratada ao vaso da piscina

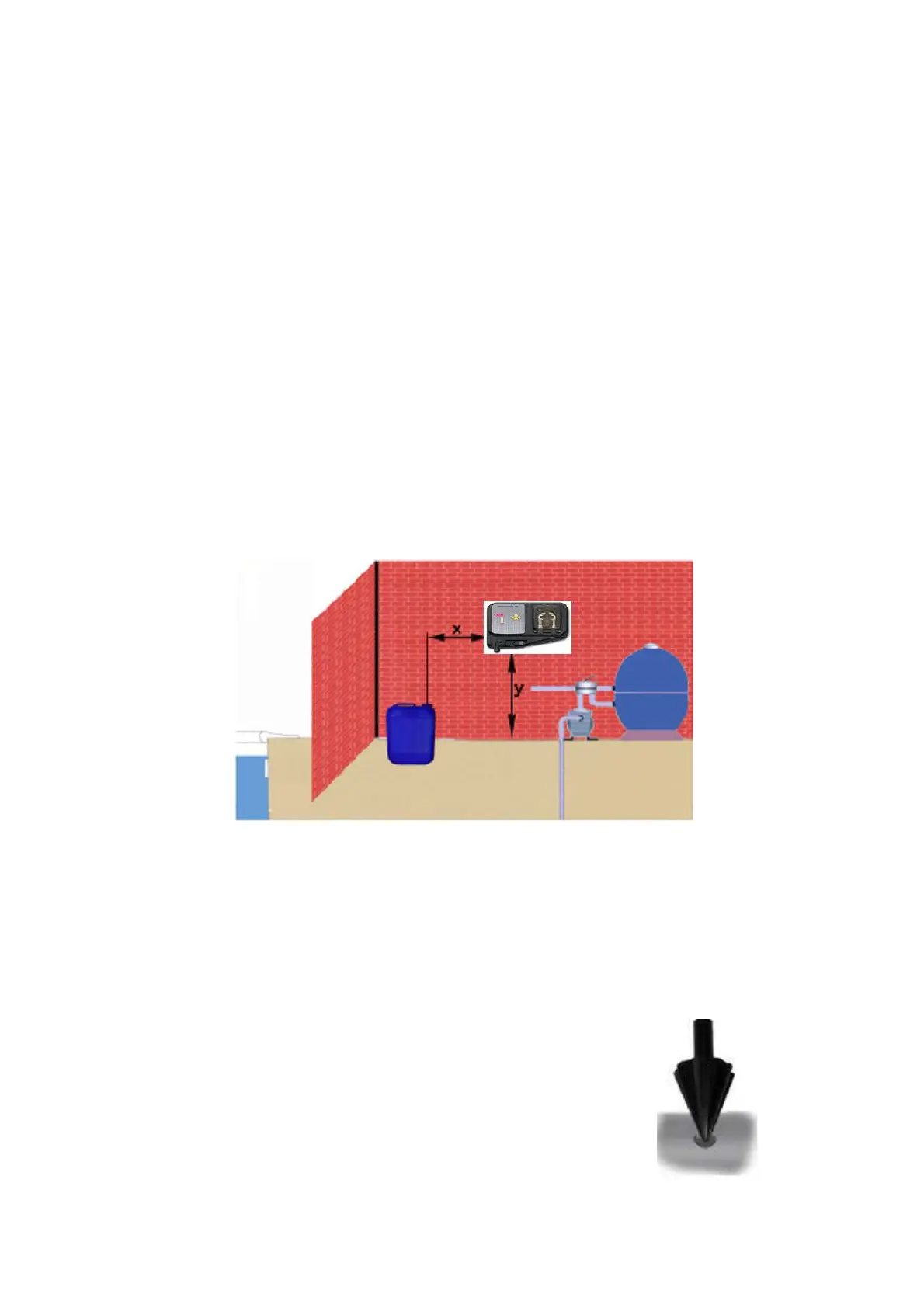

2.6 Exemplo de instalação
X = 1,5 metros, medida recomendada entre a bomba e o tanque dos produtos, para evitar que os vapores corrosivos
cheguem até à bomba de injecção.
Y = 1,5 metros, máxima altura para obter o certo caudal da bomba
2.7 Acessórios de instalação
Montagem do suporte do eléctrodo
- O suporte do eléctrodo/injecção pode ser instalado num tubo PVC D50 ou D63, onde terá de ser feito um furo de
24mm
- Verifique o sentido do caudal para introduzir o tubo de injecção no sentido correcto (ver seta)
- O suporte tem de ser instalado na vertical + ou - 45° ( em caso algum, poderá ser instalado na horizontal ou para
baixo)
Como fazer o buraco D24mm
- Faça um primeiro buraco de 5mm, ao centro na parte superior do tubo PVC
- Alargue o buraco com a ferramenta D24mm fornecida no kit
- Limpe os restos de PVC do bordo do buraco
