Aqua TECHNOPOOL TT - 3 Réglage de la Technopool

28/06/2013 ADSP7000596 TECHNOPOOL TT FRA-ING-ITA-SPA-POR Rev1.2
6

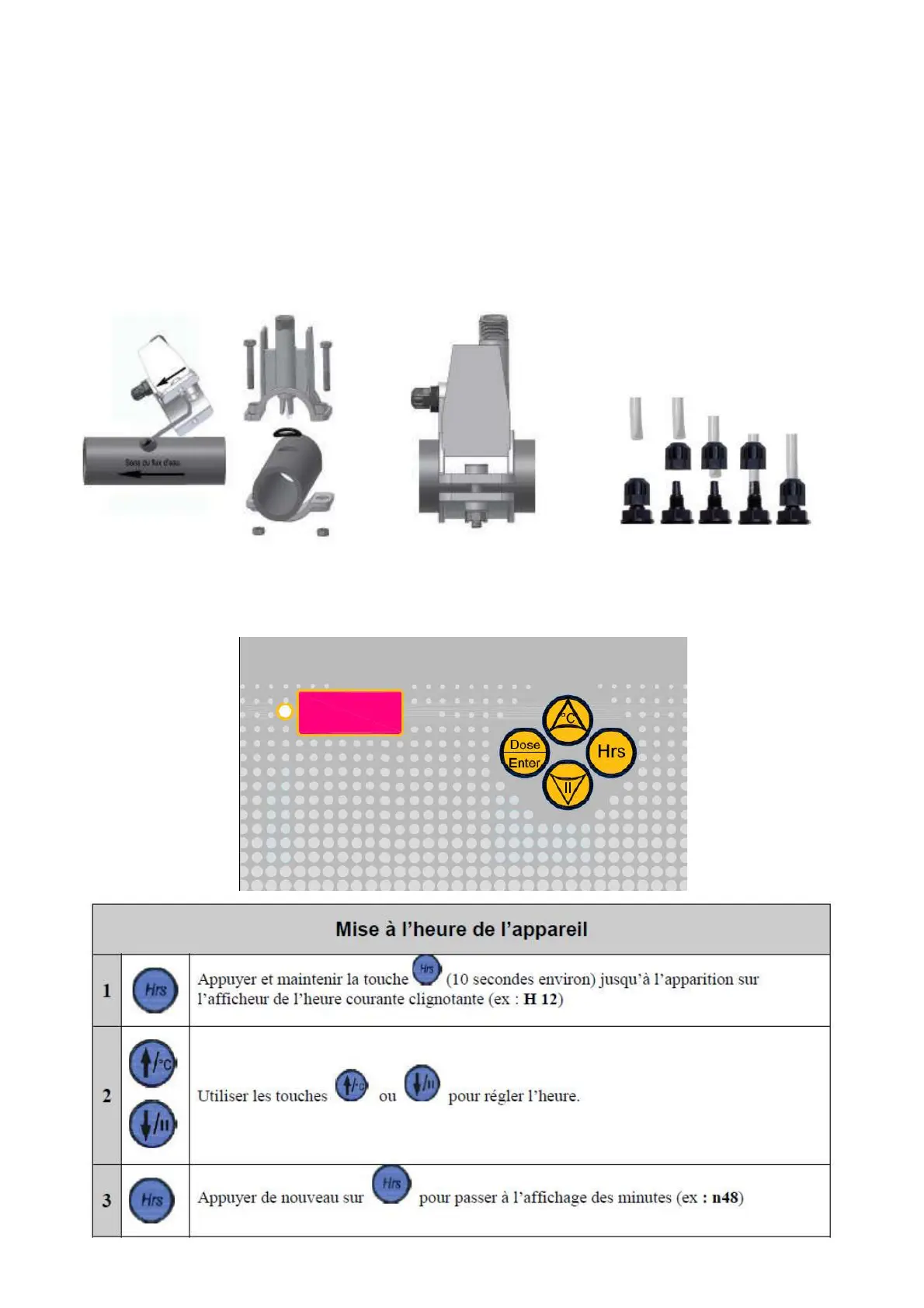

Pose du porte sonde 2 en 1 (rep j) :
- Engager le joint torique (rep 8) à travers le cathéter
- Engager le cathéter dans le sens du flux comme indiqué ci-dessous
- Positionner le joint torique dans son logement en le maintenant avec un doigt puis appliquer la partie
supérieure du porte sonde (rep j) sur le tube de la piscine.
- Engager les deux boulons (si la canalisation est en DN63 mettre des deux entretoises (rep 9) dans les
boulons entre la partie supérieure et inférieur du porte sonde), appliquer la partie inférieure du porte sonde
sur la canalisation et serrer les écrous sur les boulons.
Attention, lorsque les deux boulons commencent à rapprocher les deux parties du porte sonde, veiller à
faire avancer les deux boulons de manière uniforme, ne pas serrer complètement l’un en laissant l’autre
desserré.
Montage du tuyau (rep 2) sur les
accessoires aux endroits d e f g du
schéma de raccordement
hydraulique :
3.0 REGLAGE DE TECHNOPOOL
