28/06/2013 ADSP7000596 TECHNOPOOL TT FRA-ING-ITA-SPA-POR Rev1.2
4

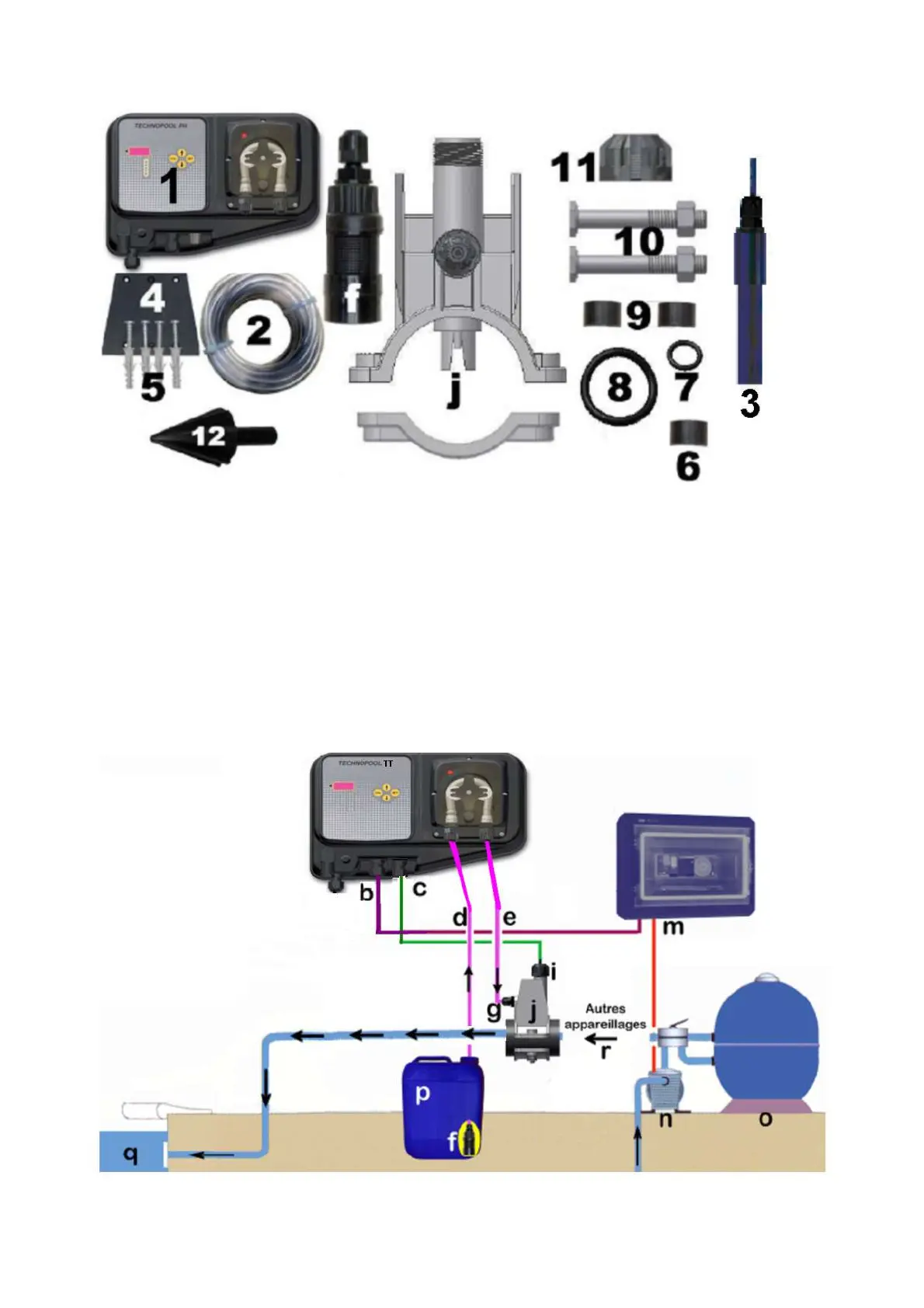

2.4 Accessoires fournis:
1 Régulateur / doseur 2 Tube d’aspiration et refoulement de produit
3 Sonde de Température 4 Etrier de fixation du boîtier Technopool
5 Quatre chevilles et vis pour fixer l’étrier au mur 6 Entretoise de presse étoupe (X2)
7 Joints toriques de presse étoupe (X2) 8 Joint d’étanchéité tuyau / Porte sonde J
9 Entretoises pour tuyau DN63 10 Boulons / écrous pour porte sonde J
11 Ecrou de serrage presse étoupe / sonde 12 Fraise de perçage Filtre Ø 24 mm
f Filtre d’aspiration de produit
j Porte sonde / injecteur 2 en 1
2.5 Schéma de raccordement électrique et hydraulique
