28/06/2013 ADSP7000596 TECHNOPOOL TT FRA-ING-ITA-SPA-POR Rev1.2
26

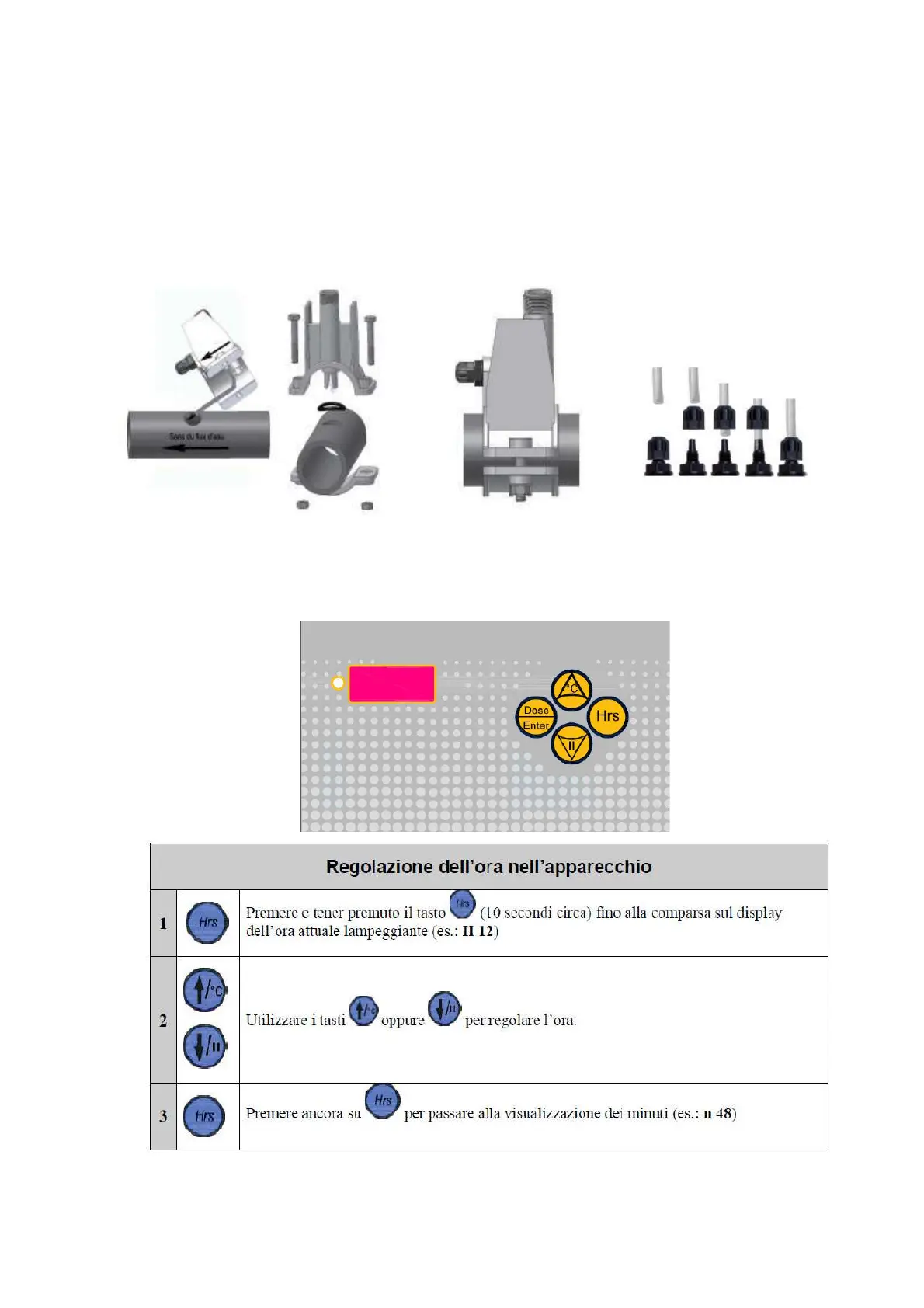

Installazione del porta-sonda 2 in 1 (rif. j) :
- Inserire l’O-ring (rif. 8) sul tubetto di iniezione
- Inserire il tubetto di iniezione nel tubo nel senso del flusso come indicato dalla freccia sull’etichetta
- Posizionare l’o-ring nella sua sede e mantenerlo in posizione, applicare la parte superiore del porta-
sonda (rif. j) sul tubo della piscina
- Inserire le due viti (se il tubo è DN63 utilizzare i due distanziali (rif. 9) tra il porta-sonda superiore e il
collare inferiore), applicare la parte inferiore del porta-sonda sul tubo e serrare i dadi sulle viti.
Attenzione, avvitare le viti di serraggio in modo uniforme in modo da ottenere un corretto fissaggio,
non serrare completamente una vite quando l’altra è ancora svitata.
Montaggio del tubo 4 x 6 (rif. 2)
sugli elementi d e f g dello
schema di collegamento
idraulico
Installazione dell’elettrodo corto (rif. i)
1) Rimuovere il cappuccio dall’elettrodo (riporre con cura il
3.0 PROGRAMMAZIONE DELLA POMPA TECHNOPOOL TT
