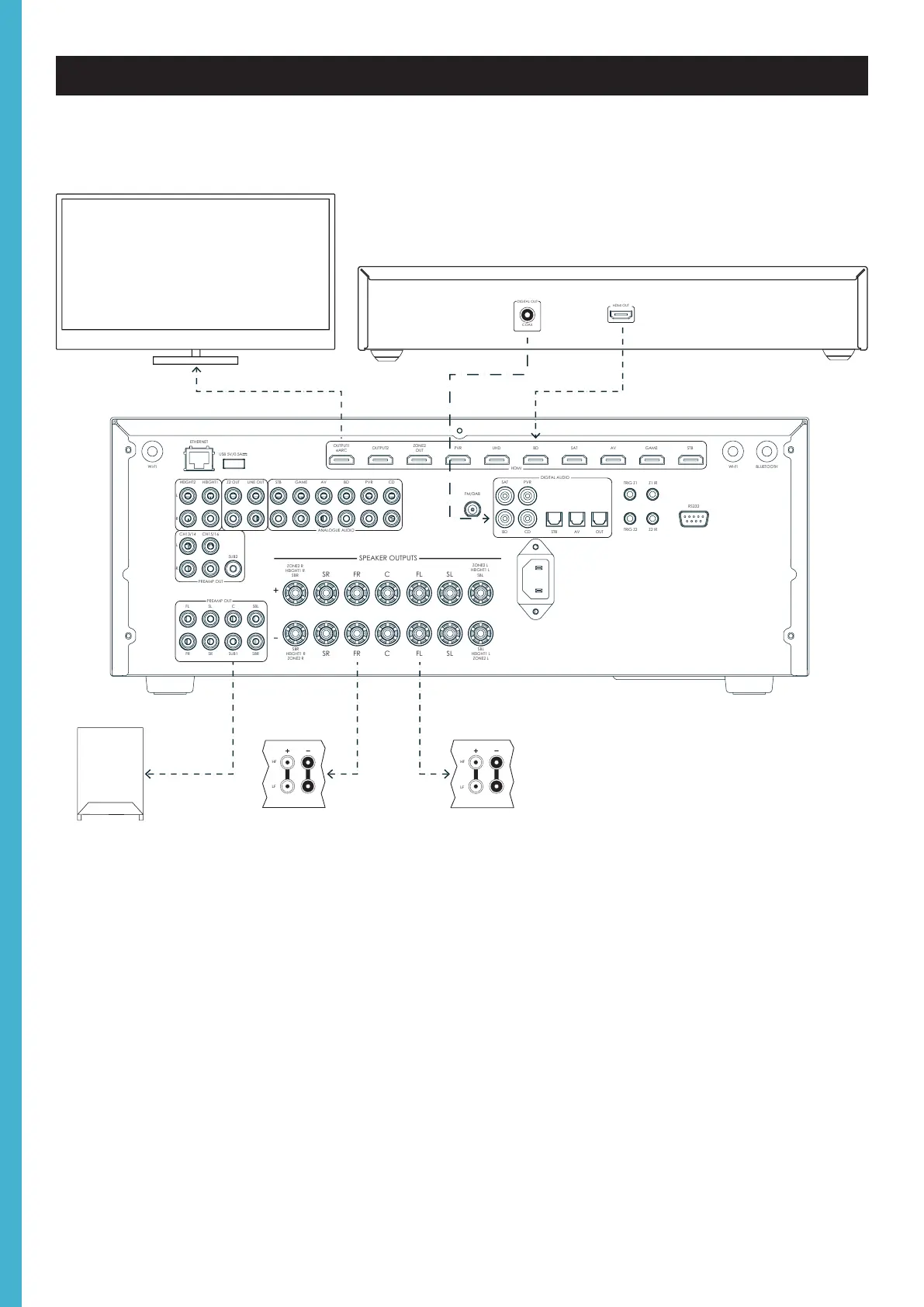

Подключение внешних источников
1. Подключите выходы динамиков AVR к динамикам.
Примечание. Для наглядности показана настройка динамиков 2.1.
2. Подключите компоненты источника к необходимым входам, а дисплей - к
необходимому выходу HDMI.
Примечание. Показан проигрыватель Blu-ray с дополнительным
подключением цифрового звука.
3. Включите устройство и подождите одну минуту, пока он не инициализируется.
4. Выберите требуемый вход с помощью пульта дистанционного управления или
управления на передней панели.
