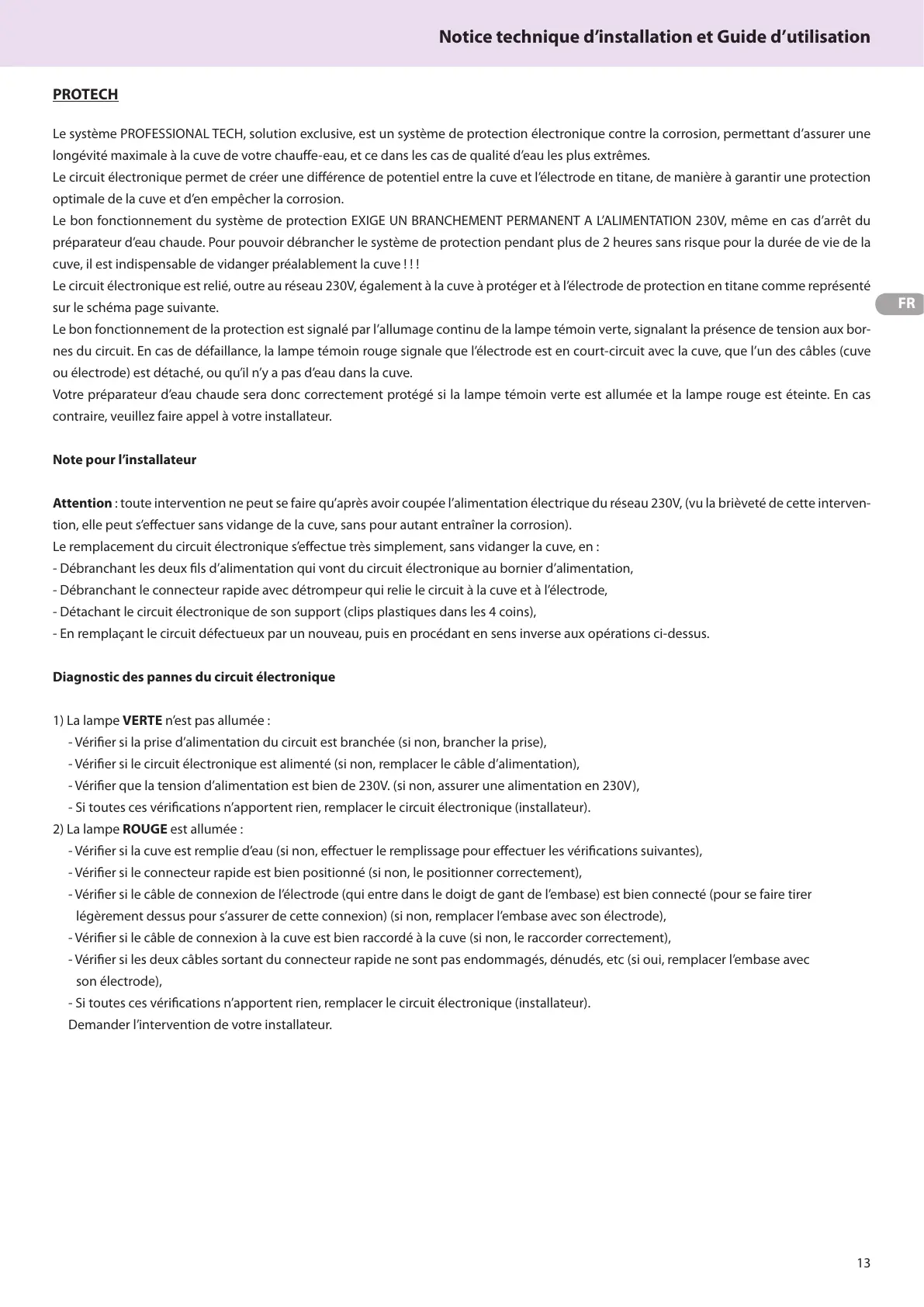

Notice technique d’installation et Guide d’utilisation
13
Notice technique d’installation et Guide d’utilisation
FR
PROTECH
Le système PROFESSIONAL TECH, solution exclusive, est un système de protection électronique contre la corrosion, permettant d’assurer une
longévité maximale à la cuve de votre chaue-eau, et ce dans les cas de qualité d’eau les plus extrêmes.
Le circuit électronique permet de créer une diérence de potentiel entre la cuve et l’électrode en titane, de manière à garantir une protection
optimale de la cuve et d’en empêcher la corrosion.
Le bon fonctionnement du système de protection EXIGE UN BRANCHEMENT PERMANENT A L’ALIMENTATION 230V, même en cas d’arrêt du
préparateur d’eau chaude. Pour pouvoir débrancher le système de protection pendant plus de 2 heures sans risque pour la durée de vie de la
cuve, il est indispensable de vidanger préalablement la cuve ! ! !
Le circuit électronique est relié, outre au réseau 230V, également à la cuve à protéger et à l’électrode de protection en titane comme représenté
sur le schéma page suivante.
Le bon fonctionnement de la protection est signalé par l’allumage continu de la lampe témoin verte, signalant la présence de tension aux bor
-
nes du circuit. En cas de défaillance, la lampe témoin rouge signale que l’électrode est en court-circuit avec la cuve, que l’un des câbles (cuve
ou électrode) est détaché, ou qu’il n’y a pas d’eau dans la cuve.
Votre préparateur d’eau chaude sera donc correctement protégé si la lampe témoin verte est allumée et la lampe rouge est éteinte. En cas
contraire, veuillez faire appel à votre installateur.
Note pour l’installateur
Attention : t
oute intervention ne peut se faire qu’après avoir coupée l’alimentation électrique du réseau 230V, (vu la brièveté de cette interven-
tion, elle peut s’eectuer sans vidange de la cuve, sans pour autant entraîner la corrosion).
Le remplacement du circuit électronique s’eectue très simplement, sans vidanger la cuve, en :
- Débranchant les deux ls d’alimentation qui vont du circuit électronique au bornier d’alimentation,
- Débranchant le connecteur rapide avec détrompeur qui relie le circuit à la cuve et à l’électrode,
- Détachant le circuit électronique de son support (clips plastiques dans les 4 coins),
- En remplaçant le circuit défectueux par un nouveau, puis en procédant en sens inverse aux opérations ci-dessus.
Diagnostic des pannes du circuit électronique
1)
La lampe VERTE n
’est pas allumée :
- Vérier si la prise d’alimentation du circuit est branchée (si non, brancher la prise),
- Vérier si le circuit électronique est alimenté (si non, remplacer le câble d’alimentation),
- Vérier que la tension d’alimentation est bien de 230V. (si non, assurer une alimentation en 230V),
- Si toutes ces vérications n’apportent rien, remplacer le circuit électronique (installateur).
2) La lampe
ROUGE est
allumée :
- Vérier si la cuve est remplie d’eau (si non, eectuer le remplissage pour eectuer les vérications suivantes),
- Vérier si le connecteur rapide est bien positionné (si non, le positionner correctement),
- Vérier si le câble de connexion de l’électrode (qui entre dans le doigt de gant de l’embase) est bien connecté (pour se faire tirer
légèrement dessus pour s’assurer de cette connexion) (si non, remplacer l’embase avec son électrode),
- Vérier si le câble de connexion à la cuve est bien raccordé à la cuve (si non, le raccorder correctement),
- Vérier si les deux câbles sortant du connecteur rapide ne sont pas endommagés, dénudés, etc (si oui, remplacer l’embase avec
son électrode),
- Si toutes ces vérications n’apportent rien, remplacer le circuit électronique (installateur).
Demander l’intervention de votre installateur.

Ariston BCH 80 L Specifications

General

Capacity	80 L
Mounting	Vertical
Voltage	230 V
Frequency	50 Hz
Maximum working pressure	8 bar
Maximum working temperature	75°C
Thermostat	Adjustable
Heating Element	Copper
