commissioningmessa in funzione
If the CO
2
value (%) read di ers from the values given in the table,
then adjust the gas valve following the instructions below, otherwise
move directly onto operation 4.

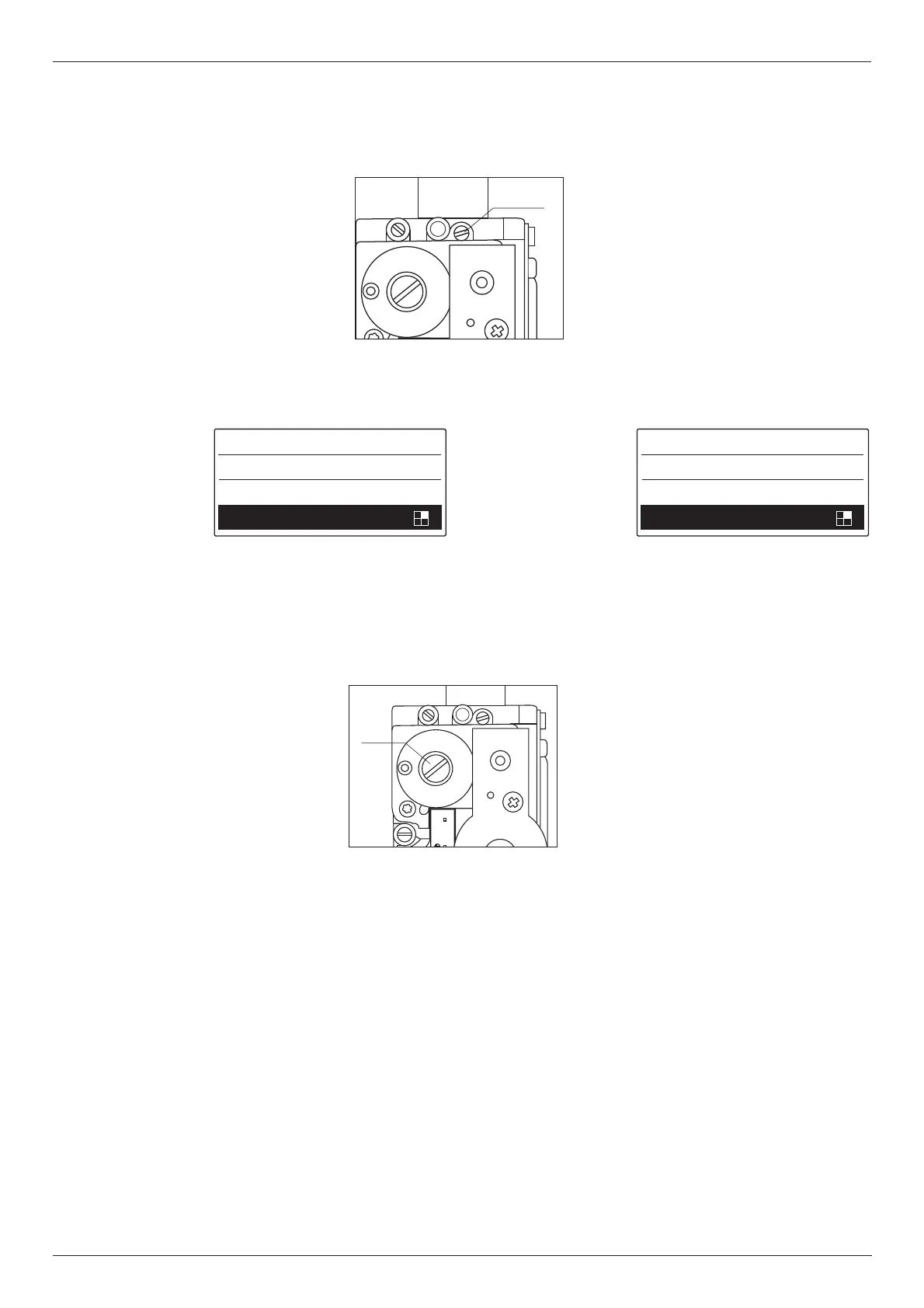

Adjusting the gas valve at D.H.W. maximum gas ow
Adjust the gas valve by turning setting screw 4
clockwise in increments to reduce the CO
2
level (a
turn adjusts the CO
2
level by approximately 0.2-04
%). Wait 1 minute after each change in setting for
the CO
2
value to stabilise.
If the value measured corresponds to the value
given in the table, adjustment is complete,
otherwise start the setting procedure again.
N.B. The cleaning function is automatically
deactivated after 30 minutes or manually by brie y
pressing the RESET button.
Operation 4
Checking the CO
2
at minimum gas ow
Whit the Chimney
function active, rotate
the encoder to select
Minimum power.
Wait 1 minute for the boiler to stabilise before carrying out the
combustion analyses.
If the CO
2
value (%) read di ers from the values given in the table,
then adjust the gas valve following the instructions below, otherwise
move directly onto operation 5.
Adjusting the gas valve to minimum gas ow
Remove
cap and adjust screw 2 by turning anti-
clockwise in increments to reduce the CO
2
level.
Wait 1 minute after each adjustment for the CO
2
value to stabilise.
If the value measured corresponds to the value given
in the table, adjustment is complete, otherwise start
the setting procedure again.
Replace the cap on the screw 2.
ATTENTION! If the value of the CO2 at the minum
power has been changed, it is necessary repet
the adjusting at maximum gas ow.
Se il valore del C0
2
(%) è diverso da quanto indicato in tabella,
procedere alla regolazione della valvola gas come sotto indicato,
altrimenti passare all’operazione successiva.
Regolazione valvola gas alla massima potenza sanitario
E ettuare la regolazione della valvola gas
ruotando gradualmente in senso orario la vite 4
per diminuire il valore del C0
2
(1 di giro modi ca
il valore di circa 0,2-0,4%). Dopo ogni modi ca,
attendere un minuto per stabilizzare il valore del
C0
2
.
Se il valore rilevato coincide con quello indicato
in tabella, la regolazione è terminata. In caso
contrario ripetere l’operazione.
Nota: La funzione Spazzacamino si disattiva
automaticamente dopo 30 minuti o manualmente
premendo il tasto Reset.
Operazione 4
Regolazione del C0
2
alla potenza minima
Con la funzione
Spazzacamino attivata,
ruotare l’encoder no
a selezionare Minima
potenza
Prima di iniziare l’analisi attendere un minuto che la caldaia si
stabilizzi.
Se il valore del C0
2
(%) è diverso da quanto indicato in tabella,
procedere alla regolazione della valvola gas come sotto indicato,
altrimenti passare all’operazione successiva.
Regolazione della valvola gas alla potenza minima
Rimuovere il tappo ed e ettuare la regolazione
agendo sulla vite 2. Ruotando in senso antiorario
si diminuisce il valore del C0
2
.
Dopo ogni modi ca, attendere un minuto per
stabilizzare il valore del C0
2
.
Misurare il valore nale e, se corrisponde a quello
previsto, la regolazione è terminata. In caso
contrario ripetere l’operazione.
Riposizionare il tappo della vite 2.
ATTENZIONE!! Se il valore del CO2 alla minima
potenza viene modi cato è necessario
ripetere la regolazione alla massima potenza.
Chimney attiva
Massima potenza riscaldamento
Massima potenza sanitario
MInima potenza
Chimney active
Max power CH
Max power DHW
Min power
Operazione 5
Termine delle operazioni di regolazione
Uscire dalla funzione Spazzacamino premendo il tasto RESET.
Chiudere il rubinetto dell’acqua.
Veri care ed eventualmente eliminare eventuali perdite di gas.
Rimontare il pannello frontale dell’apparecchio.
Riposizionare l’otturatore sulla presa di analisi.
Operation 5
Ending the adjustment
Exit cleaning mode by pressing RESET.
Stop the draw-o .
Verify and repair any leaks of gas.
Re t the front panel to the device.
Re t the blanking cover for the combustion outlets.
