Ariston GENUS PREMIUM EVO 24

8
descrizione del prodotto product description

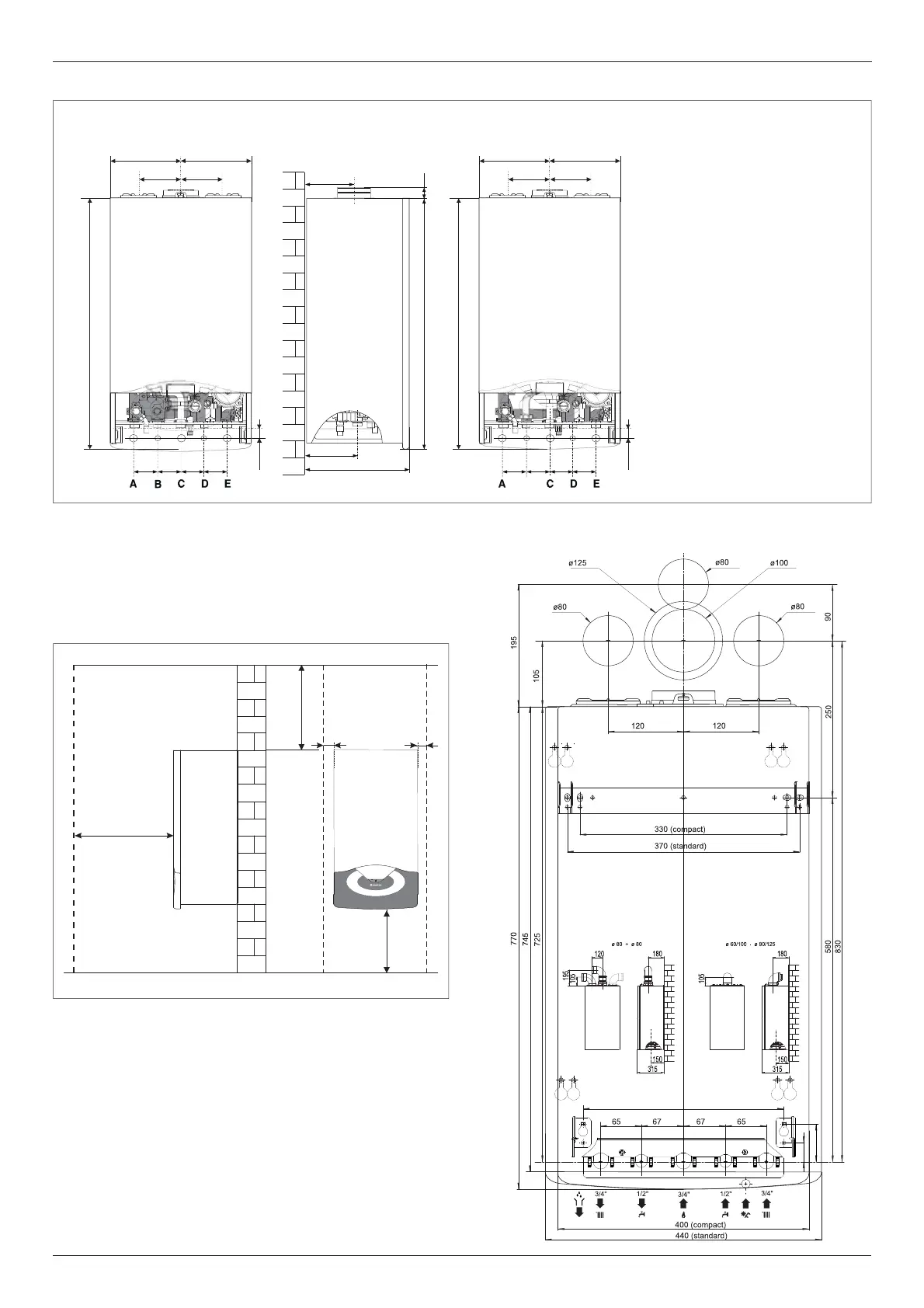

Dimensioni caldaia
Distanze minime per l’installazione
Per permettere un agevole svolgimento delle operazioni di
manutenzione della caldaia è necessario rispettare un’adeguata
distanza nell’installazione.
Posizionare la caldaia secondo le regole della buona tecnica
utilizzando una livella a bolla.
450
053
0 0 3
50 50
420020021002
30
60
320
Dima Installazione Template
A. Mandata impianto
B. Uscita acqua calda
C. Ingresso Gas
D. Entrata acqua fredda
E. Ritorno Impianto
R. Ritorno bollitore
28
770
200
150
***
120 120
200
180
65 65 67 67
25 770
28
770
200
120 120
200
65 6567 67
R
*** = 315 - mod. 24
385 - mod. 30-35
GENUS PREMIUM EVO
GENUS PREMIUM EVO SYSTEM
Overall Dimensions
A. Central Heating Flow
B. Domestic Hot Water Outlet
C. Gas Inlet
D. Domestic Cold Water Inlet
E. Central Heating Return
R. Tank Return
Minimum clearances
In order to allow easy access to the boiler for maintenance operations,
The boiler must be installed in accordance with the clearances stated
below.
*** = 315 - mod. ù18-24
385 - mod. 30-35
