26
messa in funzione commissioning

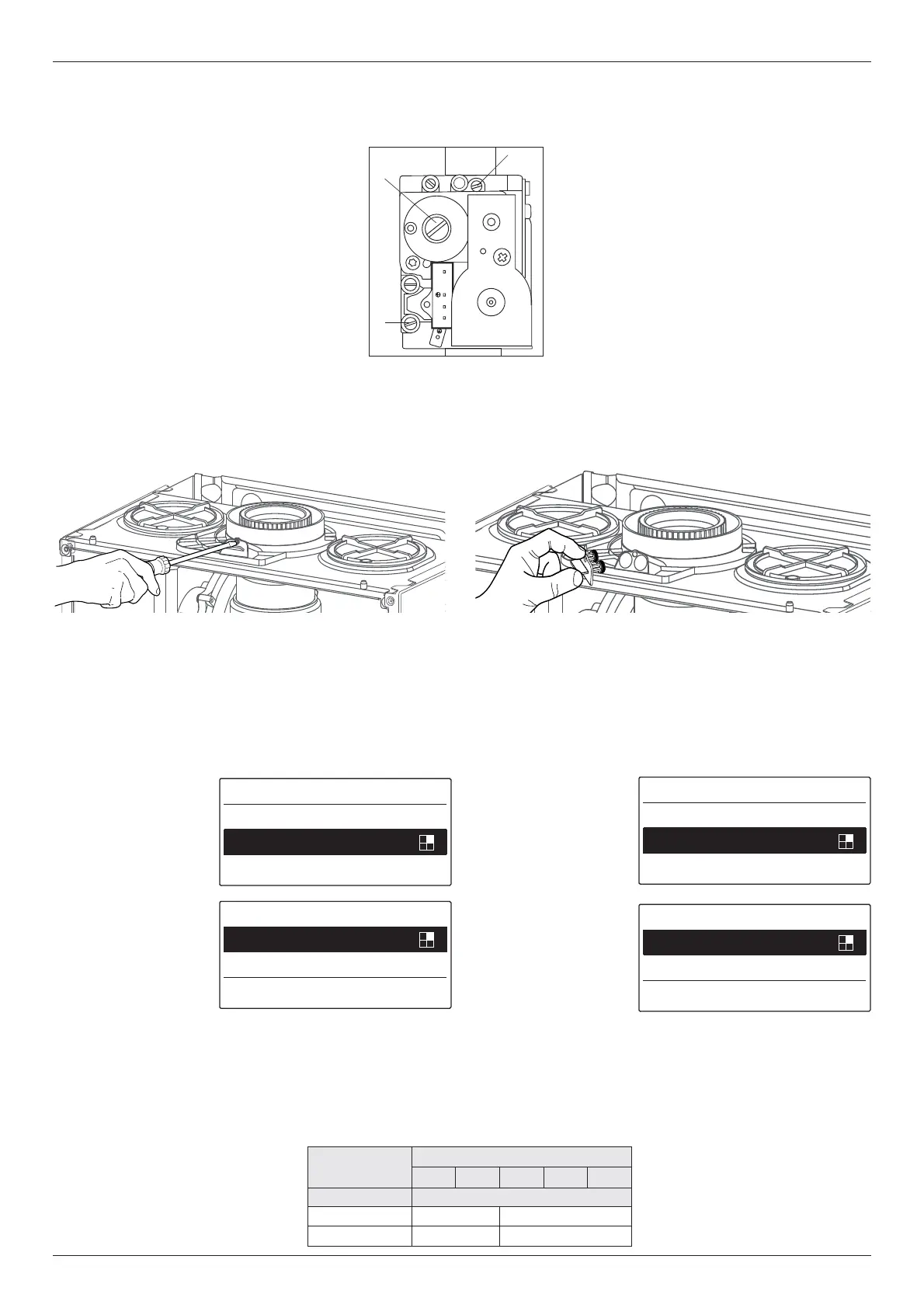

Combustion checking procedure
The order of operations for this procedure must always be respected.
Operazione 1
Supply pressure check
Loosen the screw 1 and insert the pressure gauge
connection pipe into the pipe tap.
Switch the boiler on at D.H.W. maximum power,
enabling the “Chimney function” (press the RESET
button for 10 seconds and turn the encoder to select
D.H.W. maximum power).
The supply pressure should correspond to the value
established in relation to the type of gas ,for which the
boiler is designed see Table summarising changes.
Operation 2
Preparing the measuring equipment
Connect the calibrated measuring device to the left-hand combustion
outlet by unscrewing the screw and removing the blanking cover.
Operation 3
Adjusting the CO
2
at maximum gas ow rate (D.H.W.)
Draw o the domestic hot water at the maximum water ow rate.
Select the Chimney function by pressing the
RESET button for 10 seconds.
WARNING! When the cleaning function is activated, the
temperature of the water coming out of the boiler may be more
than 65°C.
The display will visualise
the Chimney Function
active at the maximum
heating pressure.
Turn the encoder to select
the maximum D.H.W.
power
Wait 1 minute for the boiler to stabilise before carrying out the
combustion analyses.
Read the CO
2
value (%) and compare it with the values given in the
table below:
N.B.: values with the casing closed.
Analisi della combustione
Nota: E’ indispensabile rispettare l’ordine delle operazioni da
svolgere.
Operazione 1
Veri ca della pressione di alimentazione
Allentare la vite 1 ed inserire il tubo di raccordo del
manometro nella presa pressione.
Attivare le Funzione Spazzacamino alla massima
potenza sanitario – premere il tasto RESET per 10
secondi, ruotare l’encoder per selezionare massima
potenza sanitario.
La pressione deve corrispondere a quella prevista
per il tipo di gas per cui la caldaia è predisposta –
vedi Tabella riepilogativa gas.
Operazione 2
Collegamento analizzatore
Collegare l’analizzatore della combustione alla presa di analisi di
sinistra, svitando la vite ed estraendo l’otturatore.
Operazione 3
Regolazione del CO
2
alla massima potenza (sanitario)
Aprire un rubinetto dell’acqua calda alla massima portata.
Attivare la Funzione Spazzacamino premendo il tasto RESET per 10
secondi.
ATTENZIONE!! Attivando la Funzione Spazzacamino la temperatura
dell’acqua in uscita dalla caldaia può superare i 65°C.
Sul display viene visualizza
Funzione Chimney attiva
alla massima potenza
riscaldamento.
Ruotare l’encoder per
selezionare massima
potenza sanitario
Prima di iniziare l’analisi della combustione, attendere un minuto in
modo che la caldaia si stabilizzi.
Rilevare il valore del C0
2
(%) e confrontarlo con quanto riportato nella
tabella seguente:
Nota: Valori misurati con camera di
combustione chiusa.
Massima potenza sanitario
MInima potenza
Chimney attiva
Massima potenza riscaldamento
Max Power DHW
Min Power
Chimney active
Max power CH
Minima potenza
Chimney attiva
Massima potenza riscaldamento
Massima potenza sanitario
Min
Chimney active
Max power CH
Max power DHW
Genus Premium Evo / System
12 18 25 30 35
Gas CO
2
(%)
G20 9,0 ± 0,7 9,3 ± 0,3
G31 10,0 ± 0,7 10,0 ± 03
