Up2Stream Pro ist eine WLAN- und Bluetooth-Audioempfängerkarte, die problemlos in Ihre vorhandenen Audio-Hardwaregeräte integriert
werden kann, um diese mit Netzwerk- und Bluetooth-Streaming-Funktionen zu ermöglichen. Wenn Up2Stream installiert ist und die 4STREAM-
App verwendet, können Sie Musik von Cloud-, Telefon-, NAS- und anderen Streaming-Diensten wie Spotify, Deezer, Qobuz, Tidal usw. streamen.
Es unterstützt auch Multiroom- und Multizone-Steuerung sowie Musikwiedergabe. Diese Empfängerplatine eignet sich perfekt für den Bau eines
eigenen Audioquellenempfängers, eines drahtlosen Audioverstärkers, eines drahtlosen Seapkers, eines drahtlosen Lautsprecher-Forniture- und
Mulitroom-Audiosystems.

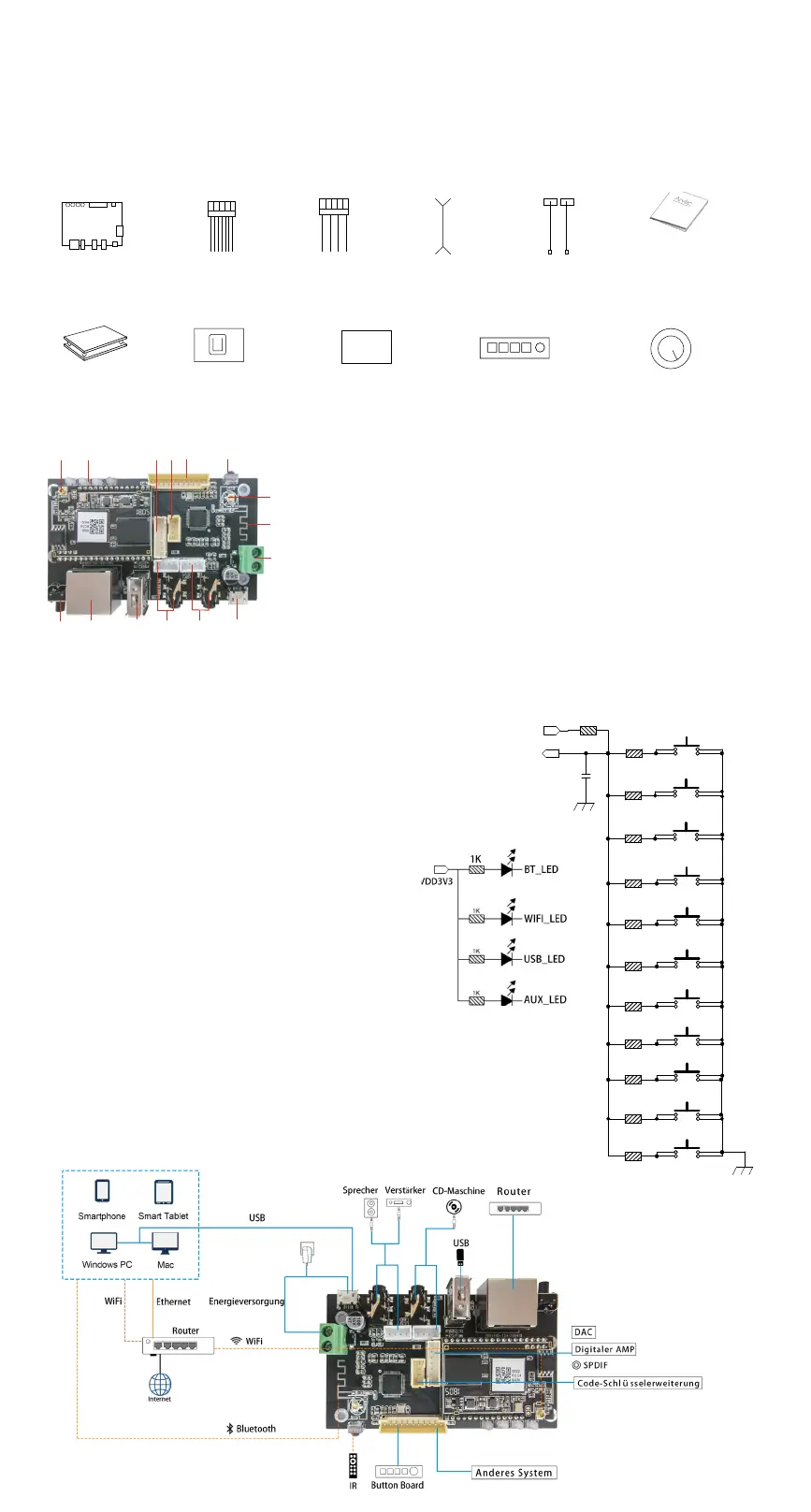

1. Einleitung
2. What's in the box
Up2Stream Pro Benutzerhandbuch
3. Interface
4. Connection Diagram
IR-Empfänger
BT Antenne
Erweiterungsport
Integrierte Bluetooth-Antenne
5V / 1A Stromeingang
B
C
D
E
H
G
I
J
K
L
M
N
O
P
F
Micro USB (Power / USB DAC)
USB
LAN
Ein- / Ausschalter
*
3,5 mm Line-Out
3,5 mm Line-In
B DC F
I
H
G
J
KLMO N
P
E
IIS-out,SPDIF-out
WiFi Antenna
LED
GPIO
LED-Status:
Einschalten: Weißes Licht an
Systemstart: Weißes Licht blinkt schnell
Bereit für den Anschluss: Weißes Licht blinkt langsam
Spielbereit: Weißes Licht leuchtet konstant
Bluetooth-Kopplung: Blaulicht blinkt
Bluetooth verbunden: Blaues Licht leuchtet konstant
USB-Wiedergabe: Rotes Licht an
Line in Playback: Grüne LED leuchtet konstant
*
P
Ein- / Ausschalter:
Kurzes Drücken zum Ein- und Ausschalten; Drücken Sie im WiFi-Modus lange (halten Sie die Taste länger als 5 Sekunden
gedrückt), um die WiFi-Einstellungen zurückzusetzen und in den Paring-Modus zu wechseln. Drücken Sie im Bluetooth-Modus lange, um die
aktuelle Verbindung zu beenden.
D
PH2.0-7P: SPDIF, MCLK, IIS_DATA, BCLK, LRCK, GND, VCC_3V3:
Dies ist die digitale Audioausgangserweiterung. Für den IIS beträgt BCLK
2,8 MHz, der LRCK 44,1 kHz, der MCLK 11,288 MHz und der DOUT die
Standard-IIS-Daten
Format und haben 16 Bit Tiefe. Das System läuft im Master-Modus. Sie
sollten sicherstellen, dass der IIS-Port des angeschlossenen Geräts im
Slave-Modus ausgeführt wird.
E
PH2.0-4P: 3V3, GND, .....
GPIO2 und GPIO1 werden zum Anschließen eines Codierungsschlüssels
verwendet und sollten zur Lautstärkeregelung verwendet werden.
F
PH2.0-11P: 3V3, .......
KEY wird für externe Tasten verwendet. Die Tastendenitionen nden Sie
in der Schaltung rechts. Die LED-Pins dienen zur Verlängerung der LED
und sind mit einer gemeinsamen Anode verbunden. Sie sollten 3,3 V an
einen Strombegrenzungswiderstand und dann an die LED und dann an
den Pin anschließen. TX / RX sind UART-Schnittstellen zum Senden von
Ereignissen und Empfangen von Steuerelementen.
Weitere Hinweise
C27
0.1uF
R47 10K
MODE
PLAY/PAUSE
NEXT
PREV
VOL+
R60
1K
R61
2.2K
R62
3.6K
R63
5.6K
R64
100R
VOL-
R65
8.2K
MUTE
R66
12K
NUM1
R67
18K
NUM2
R68
27K
NUM3
R69
47K
NUM4
R70
100K
KEY
VD
D3V3
DGND
DGND
UpStream Pro
Acrylgehäuse
Weitere Zubehörteile folgen in Kürze unter www.arylic.com
7-poliges Kabel
Externe SPDIF-Karte
4-poliges Kabel
Externe DAC-Karte
2-poliges Kabel
Externe Tastenplatine
WiFi Antenna
Externe Knopeiste
Benutzerhandbuch
DAC
