-6-
PROTECTEUR DE PLANCHER
Votre poêle à bois doit être placé sur surface non combustible de 2,5 cm (1 po) ayant un facteur K de 0,84.
Pour les couches multiples, additionnez les valeurs R de chaque couche an de déterminer la valeur R globale.
La valeur R pour le panneau requis est de 1,03. En présence d'une section horizontale du connecteur de cheminée,
la protecteur de plancher doit passer sous la section horizontale et au-delà de 5 cm (2 po) chaque côté Pour
calculer les valeurs R pour d'autres méthodes, consultez la section CALCULS POUR D'AUTRES PROTECTEURS DE
PLANCHER dans ce manuel.

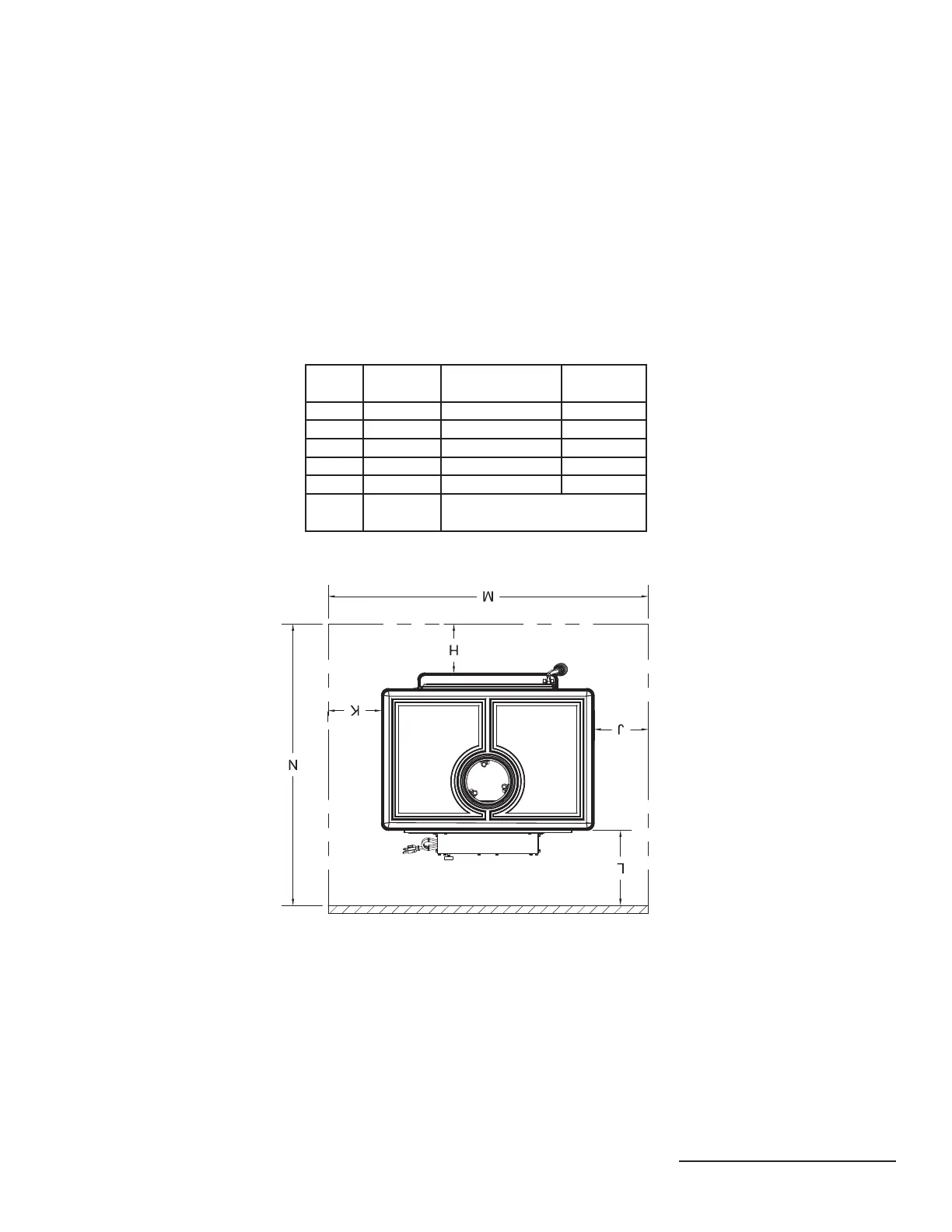

Le protecteur de plancher doit excéder le poêle comme suit :
Dimensions
En
pouces
En
mm
H* Avant 16 635
J** Gauche 6 153
K** Droite 6 153
L** Arrière 1 25
M Largeur totale 46 1169
N
Longueur
totale
53,5 1359
* Au Canada, l'installation nécessite 457 mm (18 po)
** Au Canada, l'installation nécessite 203mm (8 po)
MUR LATÉRAL MUR LATÉRAL
MUR ARRIÈRE
MUR ARRIÈRE
MUR ADJACENT
MUR ADJACENT
