5. MISE EN ROUTE DE LA POMPE À CHALEUR
MANUEL
TECHNIQUE.
MISE
EN ROUTE ET
FONCTIONNEMENT
A. Normes d’installation
Il est essentiel de déterminer l’emplacement de l’appareil selon les critères spécifiques suivants:
· L’appareil doit être installé sur une base rigide (de type béton ou châssis en acier robuste) et il devra être protégé
des risques d’inondation.
· L’appareil doit être installé à l’extérieur, en un endroit éloigné du rayonnement direct du soleil et de toutes autres sources de
chaleur.
· Il ne doit pas être installé dans un espace fermé. Il ne doit y avoir aucun obstacle autour du matériel, dégageant 1
m en face de l’appareil et 0,5 m au moins à l’arrière et sur les parties latérales.
· L’air provoqué par l’hélice doit être orienté hors de la porté des zones de travail (fenêtres, portes...)
· La distance minimale entre la pompe à chaleur et le bord de la piscine doit être d’au moins 3,5 mètres.
(Réglementation électrotechnique pour basse tension ITC-BT-31).
· Les prises électriques et hydrauliques doivent être fabriquées selon la réglementation en vigueur (NF C 15 100, CE
1 364). Les gaines des connexions doivent être fixes.
B. Raccordements hydrauliques
Raccorder les arrivées et les sorties d’eau de la piscine au tube en PVC 50/38 à l’entrée et à la sortie de la pompe de chaleur. Le
branchement sera réalisé à partir d’un by-pass sur le circuit de filtration de la piscine après le filtre et avant le traitement de
l’eau.

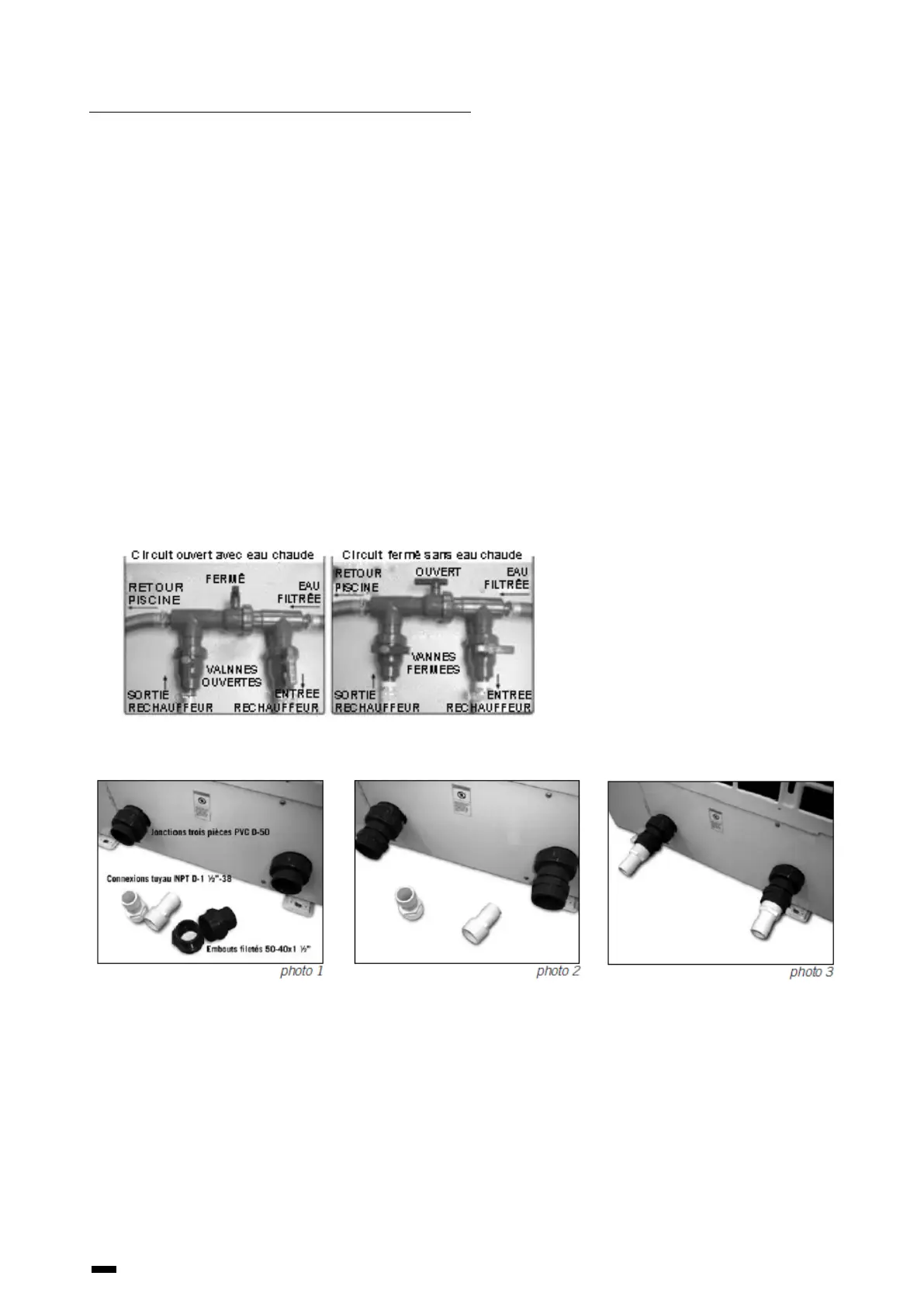

L'appareil présente deux jonctions trois pièces D-50 PVC, deux embouts filetés 50-40x1 1/2” PVC et deux connexions tuyau
NPT 1 1/2”-38. Dans les installations la conduite soit de D-50, il suffit d'installer les jonctions trois pièces (photo 1). Dans
les installations où la conduite soit D-38, installer les embouts filetés et les connexions tuyau D-38 (photos 2 et 3)
Une fois installées les pièces nécessaires, connecter les arrivées et les sorties.
C. Raccordement électrique
· L’alimentation électrique pour la pompe à chaleur doit provenir, préférablement, d’un circuit exclusif avec
composants de protection réglementaires (voir ci-dessus : protection par différentiel 30 mA) et un interrupteur
magnétothermique.
· L’installation électrique doit être réalisée par un professionnel spécialisé (électricien) conformément aux normes et
réglementation
en vigueur dans le pays d’installation.
· Le circuit de la pompe à chaleur doit être uni à un circuit de prise de terre de sécurité, au niveau du bloc terminal .
· Les câbles doivent être installés correctement, de façon à prévenir les interférences (composants d’éléments
d’entrée).
