Astralpool Splasher - Montaje del Limpiafondos SPLASHER; Componentes y Piezas de Recambio del Limpiafondos SPLASHER; Montaje de la Manguera; Instalación del Sumidero

Características y beneficios del limpianfodos SPLASHER

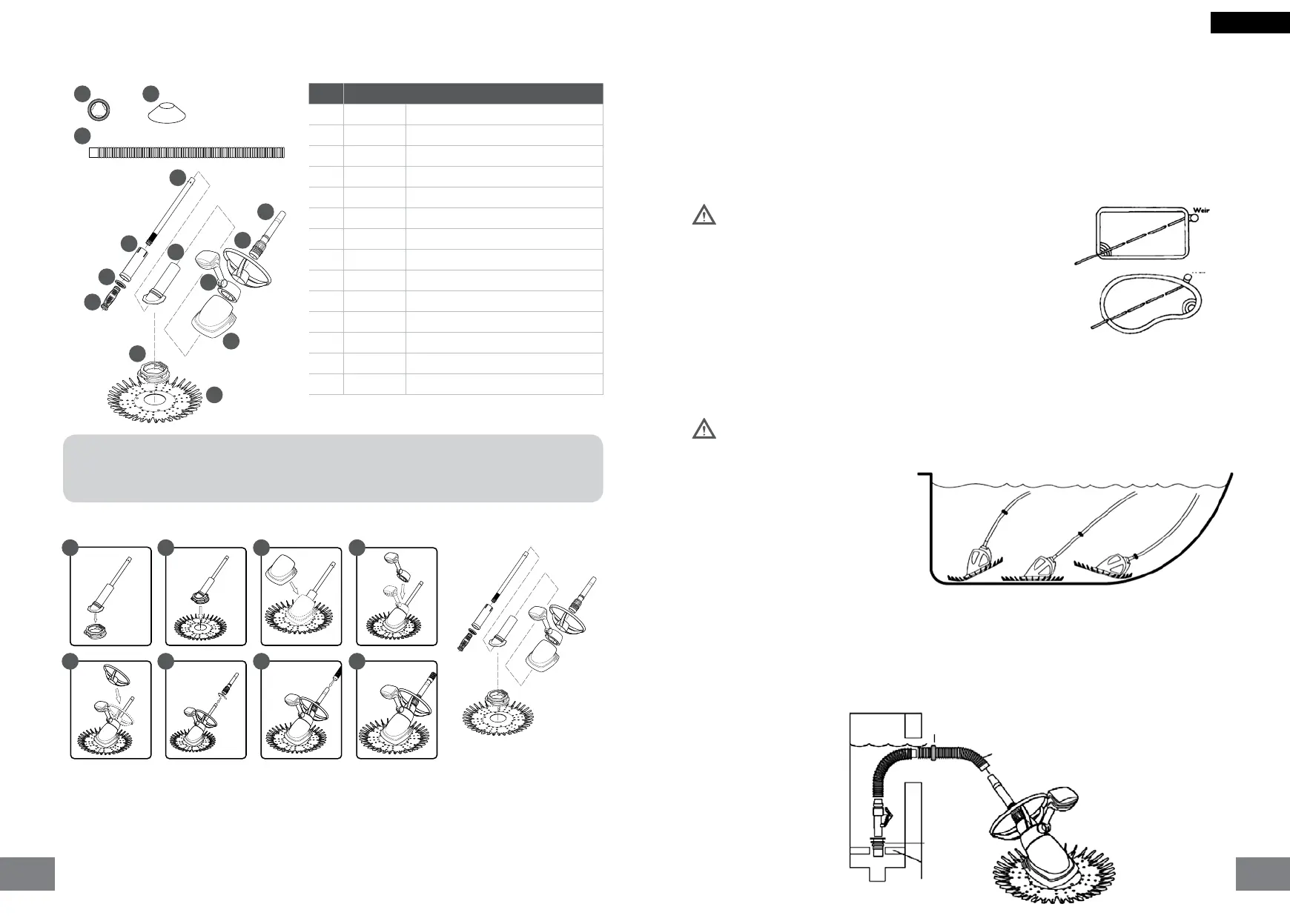

Diagrama de componentes y piezas de recambio del limpiafondos SPLASHER
1. Coloque la base exible en la carcasa del limpiafondos, asegurándose de que la brida inferior de la
carcasa esté correctamente jada a la base exible encajándola en la ranura (imagen 1).
2. Coloque la parte superior interna del disco aleteado en la brida del tope articulado y presione hasta
que el disco quede encajado entre la brida y la parte superior del tope articulado. Las aletas del disco
y la palabra “TOP” deben quedar enfocadas hacia la carcasa del limpiafondos (imagen 2).
3. Coloque la cubierta (plateada) del limpiafondos sobre el tubo interno y deslícela sobre la carcasa. La
carcasa dispone de una llave de colocación que debe estar alineada con la ranura de la cubierta. Esto
garantiza que la cubierta quede correctamente instalada (imagen 3).
4. Coloque el otador del limpiafondos sobre el tubo interno y encima de la cubierta. Éste también tiene
que quedar alineado con la llave de colocación de la carcasa (imagen 4).
5. Deslice la rueda deectora del limpiafondos sobre el tubo interno hasta que quede situada en la parte
superior del otador. La rueda deectora no queda alineada con la llave de localización de la carcasa
para poder girar libremente en la parte superior de la misma (imagen 5). NOTA: la anilla deectora
puede retirarse y sustituirse por un cono BLU52 SPLASHER para mejorar el rendimiento, dependiendo
de la forma de la piscina.
6. Deslice el ensamblaje del tubo externo hacia abajo en dirección hacia el tubo interno y enrosque la
tuerca hasta que quede en su sitio, así quedará ja la rueda deectora (imagen 6).
7. Conecte un tramo sucientemente largo de manguera para abarcar la distancia de la caja del skimmer
o el sumidero de la piscina hasta su punto más lejano, más un tramo (imagen 7).
8. ¡Enhorabuena, su limpiafondos limpiafondos SPLASHER ya está listo para ser instalado en la piscina!
Montaje del limpiafondos SPLASHER
Montaje de la manguera:
La bomba tiene que estar encendida cuando compruebe la longitud
de la manguera. La manguera se contrae cuando la bomba está en
marcha y será más larga cuando la bomba esté apagada.
Mientras está en marcha el limpiafondos:
1. Coloque el limpiafondos en el punto más alejado de la piscina
desde el que se conecta. (Use un palo de piscina y un cepillo
para colocar fácilmente el limpiafondos en la piscina).
2. La manguera debería ser lo sucientemente larga como para
alcanzar el nal de la piscina, más un tramo de manguera. (Las
mangueras son universales y se ajustan directamente entre sí).
3. Si la manguera es demasiado larga, asegúrese de eliminar los tramos que corresponda de la parte
central de la misma. Así evitará interrumpir la colocación del contrapeso de la manguera.
4. Guarde los tramos sobrantes de manguera por si necesitase algún recambio. Conserve siempre
los tramos sobrantes de manguera en posición recta.
Nota: apague la bomba de la piscina al añadir o eliminar tramos de manguera.
Adición de contrapesos a la
manguera
Para determinar el equilibrio adecuado de
la manguera, apague la bomba y fíjese en
la posición del limpiafondos en la piscina.
Equilibrio correcto de la manguera: la junta
del limpiafondos se asienta plana sobre el
suelo de la piscina y el tubo propulsor crea
un ángulo de 45º con el suelo de la misma.
Para una máxima cobertura de limpieza, la
manguera no debe tirar de la unidad ni estar demasiado oja. Ajuste el peso de la manguera, 2,5 cm cada
vez, según sea necesario, hasta lograr el equilibrio adecuado.
En piscinas con zonas más y menos profundas, ajuste primero los contrapesos de la manguera en la zona
profunda y después en la zona llana.
Instalación
Instalación del sumidero
N.º Código Descripción
1 630-9080 Peso de la manguera
2 570-0007 Jogger de fácil extracción
3 630-6210 Manguera Unit de 1 m de longitud
4 630-9068 Diafragma redondo
5 630-9069 Placa de entrada
6 630-9079 Cartucho
7 630-9067 Tubo interno
8 630-9083 Carcasa
9 630-9073 Cubierta aislante
10 630-9078 Set de otación
11 630-9072 Rueda deectora
12 630-9085 Tubo externo
13 630-9070 Base exible
14 630-9071 Disco aleteado
1 2
3
4
5
6
7
8
9
10
11
12
13
14
CONO JOGGER DE FÁCIL EXTRACCIÓN:
Coloque el jogger de fácil extracción entre el 2. º Y 3. º Tramo de la manguera, con la parte más
pequeña enfocada hacia el sumidero y la parte más grande enfocada hacia el limpiafondos. El
cono jogger de fácil extracción se asentará encima del agua.
1
5
2
6
3
7
4
8
Incluye adaptador universal.
Contrapeso manguera (1-2 tramos desde el limpiafondos)
Tramos de manguera
Splasher
Adaptador universal
Placa skimmer
ESPAÑOL
Incorrecto Correcto Incorrecto
021020
