Astralpool Splasher - Assemblage de SPLASHER; Tableau des Éléments Et des Pièces; Assemblage du Tuyau; Fixation des Contrepoids

Caractéristiques et avantages de SPLASHER
Tableau des éléments et des pièces détachées de SPLASHER

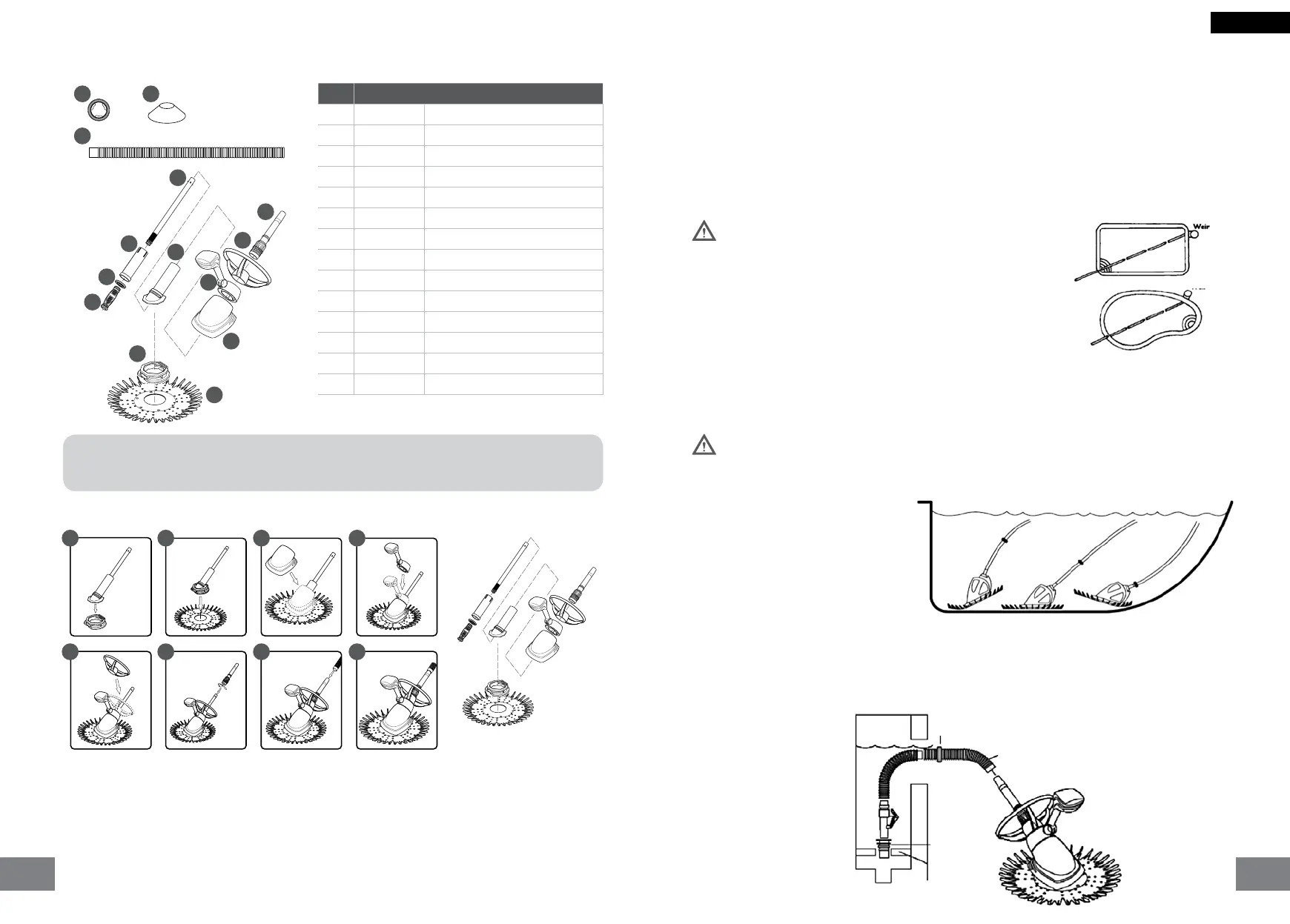

1. Assemblez le pied exible dans le corps principal du nettoyeur, en vous assurant que la bride inférieure
du corps principal est correctement insérée dans la rainure du pied exible (image 1).
2. Placez la partie supérieure du disque à ailettes dans la bride du pied exible et appuyez jusqu’à ce
que le disque soit xé entre la bride et la partie supérieure de la bride du pied exible. Les ailettes du
disque et le mot TOP doive se trouver en face du corps principal (image 2).
3. Placez le collecteur d’air (argenté) sur le tube intérieur et faites-le glisser vers le bas sur le corps
principal. Ce dernier comporte une marque d’emplacement qui doit être alignée avec la rainure du
collecteur d’air. Cela permet de s’assurer que le collecteur est installé correctement (image 3).
4. Placez le kit du otteur sur le tube intérieur et par-dessous le collecteur, qui doit également être aligné
avec la marque d’emplacement du corps principal (image 4).
5. Faites glisser la roue du déecteur sur le tube intérieur jusqu’à la placer par-dessus l’assemblage
du otteur. La roue ne doit pas être alignée avec la marque d’emplacement du corps principal an
de pouvoir se déplacer librement sur la section supérieure de ce dernier (image 5). REMARQUE :
la bague du déecteur peut être retirée et remplacée par le cône du SPLASHER pour améliorer les
performances du nettoyeur, en fonction de la forme de la piscine.
6. Faites glisser l’assemblage du cube extérieur vers le tube intérieur, puis vissez l’écrou à sa place an
de xer la roue du déecteur (image 6).
7. Connectez une longueur sufsante du tuyau an de couvrir la distance entre le skimmer ou le déversoir
et le point le plus éloigné de la piscine, plus une longueur (image 7).
8. Félicitations ! Le SPLASHER est prêt à être installé dans votre piscine !
Assemblage de nettoyeur SPLASHER
No Code Description
1 630-9080 Contrepoids
2 570-0007 Jogger facile à retirer
3 630-6210 Tuyau universel 1 m
4 630-9068 Rond du diaphragme
5 630-9069 Plaque de l’orice d’aspiration
6 630-9079 Cartouche
7 630-9067 Tube intérieur
8 630-9083 Corps principal
9 630-9073 Collecteur d’air
10 630-9078 Kit otteur
11 630-9072 Roue du déecteur
12 630-9085 Tube extérieur
13 630-9070 Pied exible
14 630-9071 Disque à ailettes
1 2
3
4
5
6
7
8
9
10
11
12
13
14
CÔNE JOGGER
Placez le jogger entre le 2e et le 3e contrepoids, le petit côté tourné vers le déversoir et le grand
côté tourné vers le nettoyeur. Le cône du jogger reposera sur l’eau.
1
5
2
6
3
7
4
8
Adaptateur universel inclus.
FRANÇAIS
Assemblage du tuyau
Pour vérifier la longueur du tuyau, la pompe doit être mise en
marche. Le tuyau se contracte lorsque la pompe est en marche et
il est plus long lorsque la pompe est éteinte.
Lorsque le nettoyeur est en fonctionnement :
1. Placez-le au point le plus éloigné de son point de départ (servez-
vous d’une borne et d’une brosse pour placer facilement le
nettoyeur dans la piscine.).
2. Le tuyau doit être suffisamment long pour atteindre l’autre
extrémité de la piscine, plus une section de tuyau (il s’agit de
tuyaux universels qui s’emboîtent les uns dans les autres).
3. Si le tuyau est trop long, enlevez les sections de la partie centrale du tuyau. Cela permet d’éviter
de modier l’emplacement du contrepoids.
4. Conservez des sections supplémentaires de tuyau au cas où vous en auriez besoin par la suite.
Rangez les sections de tuyau supplémentaire en position droite.
Remarque. Lorsque vous ajoutez ou enlevez des sections de tuyau, éteignez la pompe.
Fixation des contrepoids
Pour déterminer l’équilibre correct du tuyau,
éteignez la pompe et observez la position
du nettoyeur dans la piscine. Équilibre
correct du tuyau : le bas du nettoyeur est à
plat sur le sol de la piscine et le tuyau forme
un angle de 45° avec celui-ci.
Pour nettoyer l’ensemble de la surface de
la piscine, le tuyau ne doit pas tirer sur le
nettoyeur, ni pendre. Réglez un contrepoids
à la fois, si cela est nécessaire, jusqu’à obtenir un équilibre correct.
Pour les piscines comportant des espaces profonds et peu profonds, commencez par régler les contrepoids
dans la partie profonde, puis dans la partie peu profonde.
Installation
Installation du déversoir
Contrepoids (1 à 2 longueurs de tuyau par rapport au nettoyeur)
Longueurs de tuyau
Nettoyeur
Adaptateur universel
Plaque du
skimmer
Incorrect Correct Incorrect
035034
