Características e vantagens do seu SPLASHER

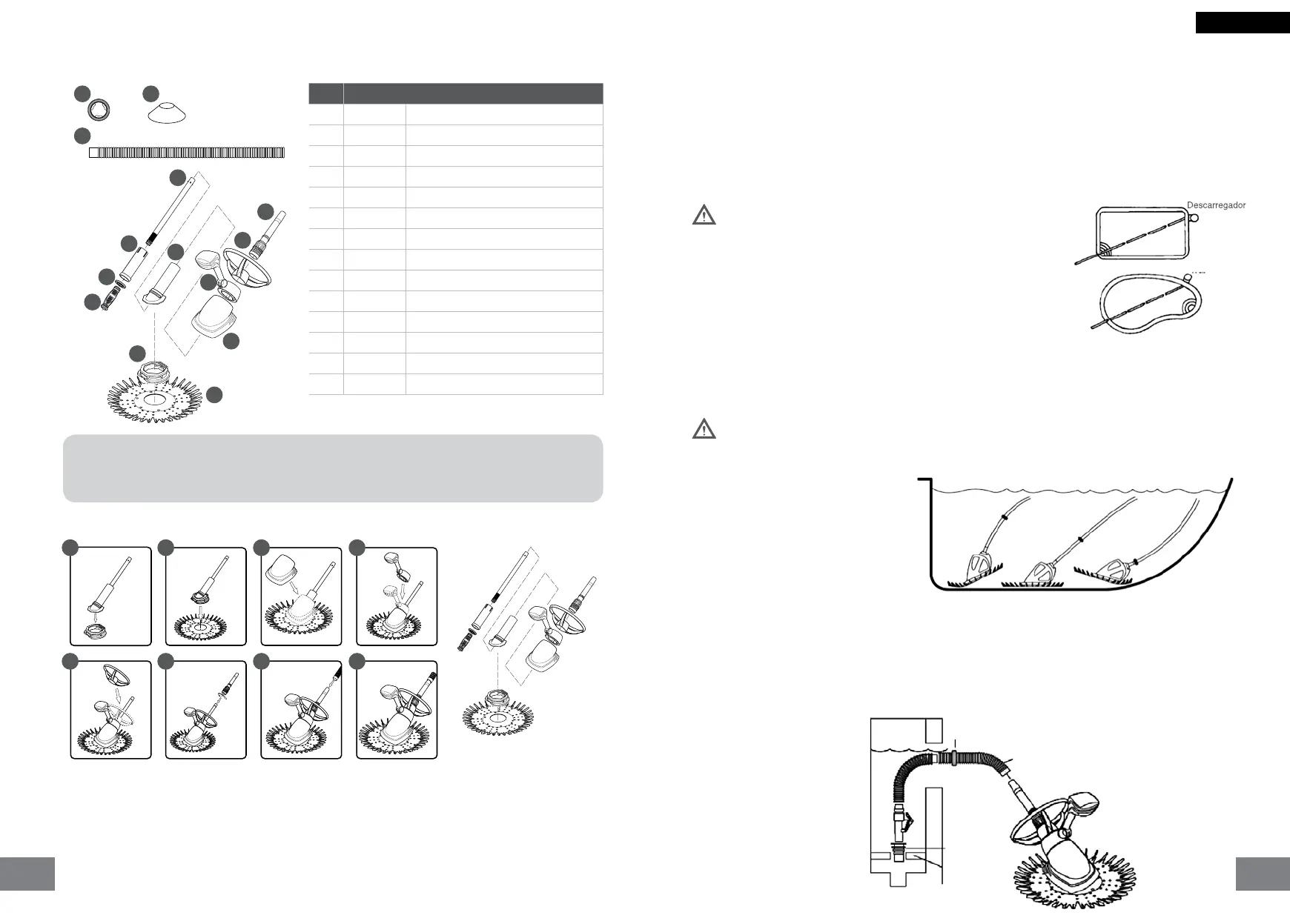

Diagrama de componentes e peças sobresselentes do SPLASHER
1. Encaixe a base exível no corpo principal do aspirador, assegurando-se de que o rebordo inferior do
corpo principal está devidamente encaixado na ranhura de posicionamento da base exível (Figura 1).
2. Coloque o topo interior do disco com aletas no rebordo do adaptador da base exível e empurre até o
disco estar xo entre o rebordo e o topo do adaptador da base exível. As aletas do disco e a palavra
“TOP” devem estar viradas para o corpo principal do aspirador (Figura 2).
3. Coloque a cobertura do aspirador (prateada) no tubo interior e deslize-a para baixo na direção do corpo
principal. O corpo principal conta com um ponto de referência que tem de ser alinhado com a ranhura
dentro da cobertura. A cobertura cará assim corretamente instalada (Figura 3).
4. Coloque o conjunto utuador do aspirador no tubo interno e sobre a cobertura. Este também deverá
estar alinhado com o ponto de referência do corpo principal (Figura 4).
5. Deslize a roda deetora do aspirador sobre o tubo interior até esta ca situada sobre o conjunto
utuador. A roda deetora não se alinha com o ponto de referência no corpo principal e pode rodar
livremente na secção superior do corpo principal (Figura 5). NOTA: o anel deetor pode ser removido
e substituído pelo cone SPLASHER para melhorar o desempenho, consoante a forma da piscina.
6. Encaixe o conjunto do tubo exterior no tubo interior e aparafuse a porca para xar a roda deetora
(Figura 6).
7. Ligue os segmentos de mangueira do aspirador sucientes para cobrir a distância entre a caixa do
skimmer ou descarregador da piscina e o extremo da piscina, mais um segmento de mangueira
(Figura 7).
8. Parabéns! O seu aspirador de piscina SPLASHER está pronto para ser utilizado na sua piscina!
Montagem do SPLASHER
Montagem da mangueira:
A bomba deverá estar a funcionar quando vericar o comprimento
da mangueira. A mangueira contrai-se quando a bomba se encontra
em funcionamento, pelo que terá uma maior dimensão quando a
bomba estiver desligada.
Com o aspirador em funcionamento:
1. Coloque o aspirador no ponto da piscina mais afastado em
relação ao lugar onde está ligado. (Poderá utilizar uma escova
de piscina com um cabo longo para pôr o aspirador na piscina.)
2. A mangueira deve ter comprimento suciente para alcançar
o extremo da piscina, mais um segmento de mangueira. (As
mangueiras são universais e os segmentos encaixam facilmente uns nos outros.)
3. Se houver excesso de mangueira, assegure-se de remover os segmentos da parte central da
mangueira. Assim evitará alterar o posicionamento dos pesos na mangueira.
4. Guarde alguns segmentos de mangueira adicionais, para dispor de segmentos de substituição,
caso seja necessário.
Nota: desligue a bomba da piscina quando estiver a adicionar ou remover segmentos de
mangueira.
Colocação dos pesos da
mangueira
Para determinar o equilíbrio correto da
mangueira, desligue a bomba e tome nota
da posição do aspirador dentro da piscina.
Equilíbrio correto da mangueira: a base do
aspirador assenta totalmente no chão da
piscina e o tubo faz um ângulo de 45° em
relação ao chão da piscina.
Para uma maior cobertura de limpeza, a
mangueira não puxa nem empurra o aparelho. Ajuste o peso da mangueira uma polegada de cada vez,
conforme necessário, para alcançar o equilíbrio da mangueira desejado.
Em piscinas com zonas rasas e profundas, ajuste os pesos da mangueira primeiro na zona profunda e
depois na zona rasa.
Instalação
Instalação do descarregador
N.º Código Descrição
1 630-9080 Peso da mangueira
2 570-0007 Cone de desprendimento fácil
3 630-6210 Mangueira Unit
4 630-9068 Diafragma redondo
5 630-9069 Placa de entrada
6 630-9079 Cartucho
7 630-9067 Tubo interior
8 630-9083 Corpo principal
9 630-9073 Proteção
10 630-9078 Conjunto utuador
11 630-9072 Roda deetora
12 630-9085 Tubo exterior
13 630-9070 Base exível
14 630-9071 Disco com aletas
1 2
3
4
5
6
7
8
9
10
11
12
13
14
CONE DE DESPRENDIMENTO FÁCIL::
Coloque o cone de desprendimento fácil entre o segundo e o terceiro segmento da mangueira,
com o lado mais pequeno virado para o descarregador e o lado maior virado para o aspirador.
O cone de desprendimento fácil vai car à superfície da água.
1
5
2
6
3
7
4
8
Adaptador universal incluído.
Peso da mangueira (1-2 segmentos de mangueira do aspirador)
Segmentos de mangueira
Splasher
Adaptador universal
Placa do skimmer
PORTUGUÊS
Incorreto Correto Incorreto
