43
ESPAÑOL
2.3 EJEMPLO DE CONEXIÓN DE ARMARIO ELÉCTRICO MONOFÁSICO 230 V
Antes de proceder a la instalación del material, el usuario debe cerciorarse de que los trabajos de
montaje y mantenimiento los llevan a cabo personas cualicadas y autorizadas, y que éstas hayan
leído previamente las instrucciones de instalación y servicio.

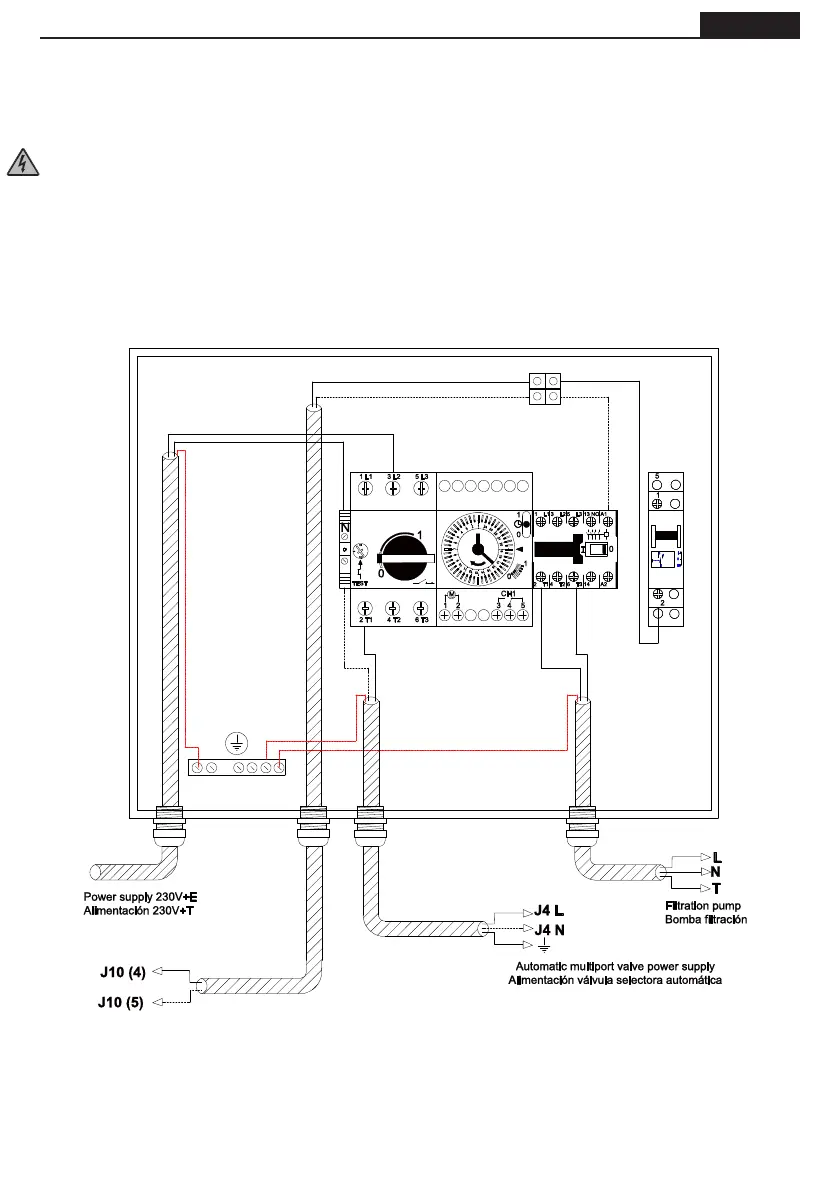

En el esquema se representan las conexiones externas que es necesario realizar para conectar una
válvula selectora System VRAC a un armario ASTRALPOOL 25717.
Desconectar extremo A1 de cable procedente de la conexión 2 del interruptor de 3 posiciones y
añadir regleta para la conexión de la maniobra de la válvula (4-5).
