Installation
Elektro Anschluß
DE 33

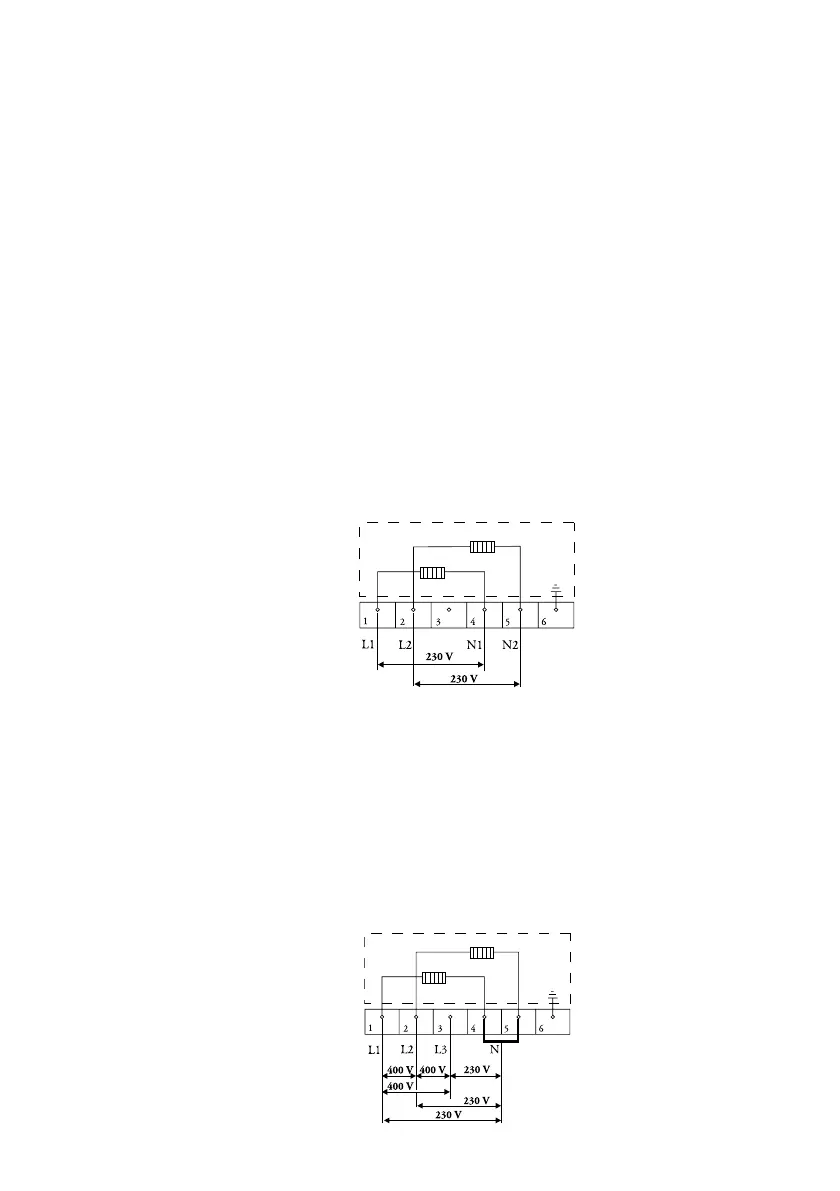

Das Gerät kann wie folgt angeschlossen werden:
Viel vorkommende Anschlüsse:
2-Phasen-Netzanschluss mit 2 Nulleitern
(2 2N Wechselstrom 230 V / 50 Hz / Kochgruppe):
Die Spannung zwischen Phase und Null ist 230 V
Wechselstrom. Zwischen den Phasen kann eine Spannung
von 0 V stehen, wenn sie im Zählerschrank an die gleiche
Phase angeschlossen sind, aber auch 400 V, wenn sie an
2 verschiedene Phasen angeschlossen sind. Ihre Gruppen
müssen mit minimal 16 A (2 Sicherungen) abgesichert sein.
Das Anschlusskabel muss einen Aderdurchmesser von
mindestens 2,5 mm
2
haben.
3-Phasen-Netzanschluss mit 1 Nullleiter (3 1N
Wechselstrom 400 V / 50 Hz / Energiegruppe): Die
Spannung zwischen den Phasen und dem Nullleiter ist 230 V
Wechselstrom. Zwischen den Phasen steht eine Spannung
von 400 V. Sorgen Sie für eine Verbindungsbrücke zwischen
den Anschlussstellen 4-5. Phase 3 wird nicht belastet. Ihre
Gruppen müssen mit minimal 16 A (2 Sicherungen)
abgesichert sein.Das Anschlusskabel muss einen
Aderdurchmesser von mindestens 2,5 mm
2
haben.
Gerät innen
Rechte Zonen
Linke Zonen
Gerät innen
Rechte Zonen
Linke Zonen
