Installation
Elektro Anschluß
DE 32
Allgemein
Das Gerät muss immer geerdet sein. Zum Anschluss ein
vorschriftsmäßiges Kabel verwenden.Auf dem Kabel muss
eine der folgenden Angaben stehen:
H05V2V2-F, H05RR-F oder H05RN-F.

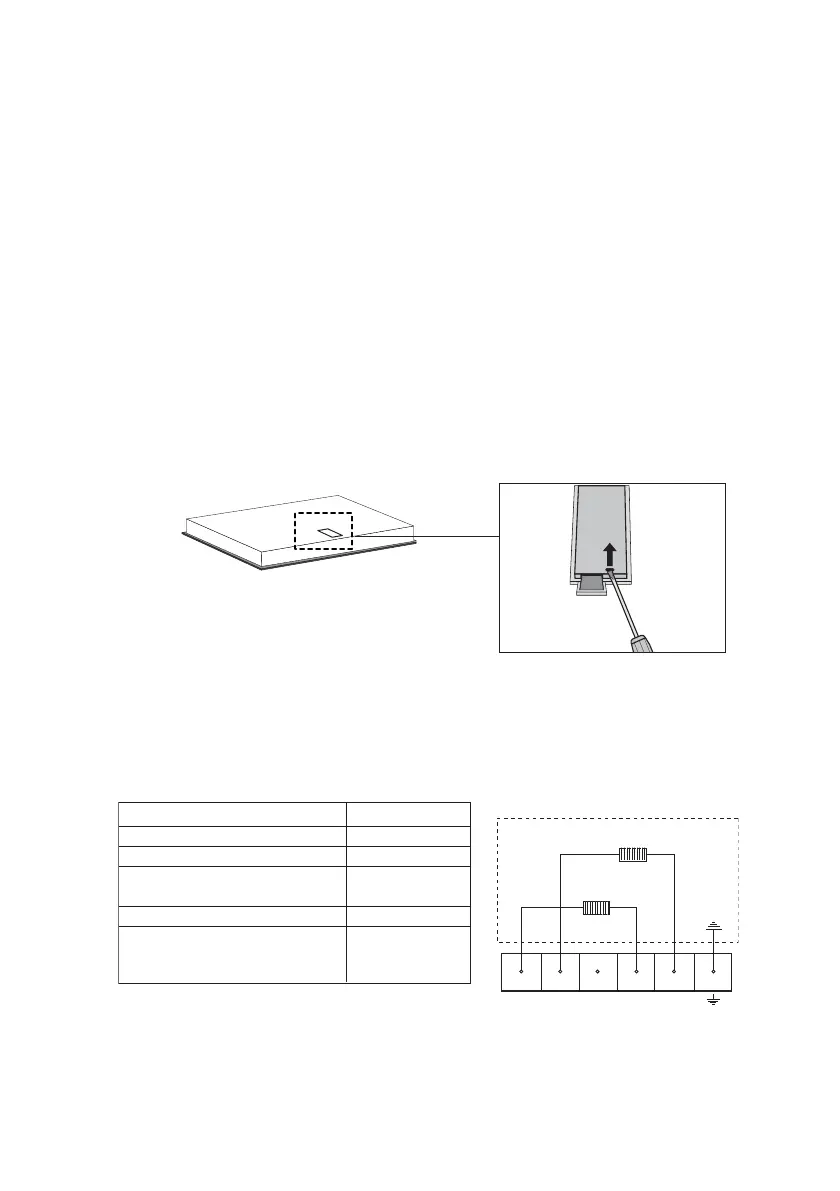

An der Unterseite des Gerätes befindet sich ein Etikett mit
den Schaltbildern. Die Anschlussklemmen sind nach Öffnen
des Anschlusskastens an der Unterseite erreichbar. Öffnen
Sie den Deckel des Anschlusskastens mit einem
Schraubendreher.
Wenn ein fester Anschluss gewünscht wird, ist für einen
allpoligen Schalter mit einem Kontaktabstand von mindestens
3 mm in der Zuleitung zu sorgen.
12345
Rechte Zonen
Gerät innen
Linke Zonen
Kochplattentyp Induktion
Komponentenspannung 230V 50Hz
Gerät Breite x Tiefe 774 X 522 mm
Einbauhöhe ab Oberseite
Arbeitsplatte 48 mm
Ausschnittmaß Breite x Tiefe 750 x 490 mm
Leistungsmodule
Links 3600 W
Rechts 3600 W
700001870100 HL HI7071M.qxp 12-10-2005 11:59 Pagina DE 32
