installatie
elektrische aansluiting
NL 34

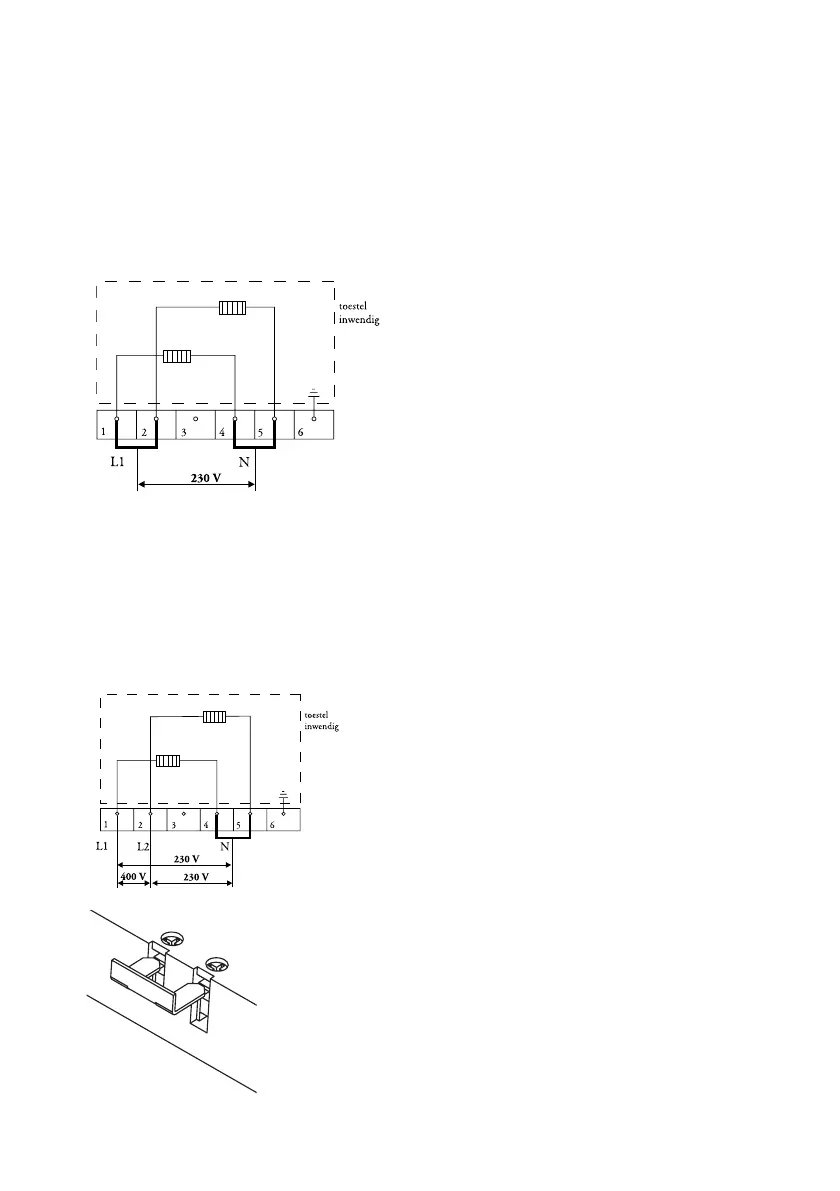

Speciale aansluitingen:
1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):
De spanning tussen de fase en de nul is 230 V a.c.
2 fasen met 1 nul aansluiting (2 1N a.c. 400 V / 50 Hz):
De spanning tussen de fasen en de nul is 230 V ac. Tussen
de fasen staat een spanning van 400 V. Wanneer er geen
spanning van 400 V tussen de fasen aanwezig is, is er sprake
van twee draden die van dezelfde fase zijn afgetakt in de
meterkast en moet de kookplaat worden aangesloten met
2 nuldraden, zoals hiervoor genoemd bij 2 fasen met 2 nullen.
Met de op het aansluitblok aanwezige bruggen kunt u de
vereiste doorverbindingen maken zoals in voorgaande
illustraties staat aangegeven. In het deksel van het
aansluitkastje en in onderstaande illustratie staat aangegeven
hoe u de bruggen aan moet brengen. Deze moeten niet
meteen bovenop de aansluitdraden worden geplaatst, maar
tussen de schroefkop en de klem om de aansluitdraad.
Zet de kabel vast met de trekontlasting en sluit het deksel.
rechterzones
linkerzones
rechterzones
linkerzones
Breng verbindingsbruggen aan tussen de
aansluitpunten 1-2 en 4-5. Uw groep
moet afgezekerd zijn met minimaal 32 A.
De aansluitkabel moet een ader-
doorsnede hebben van minimaal 6 mm
2
.
Breng een verbindingsbrug aan tussen de
aansluitpunten 4-5. Uw groepen moeten
afgezekerd zijn met minimaal 16 A (2x).
De aansluitkabel moet een aderdoorsnede
hebben van minimaal 2,5 mm
2
.
700001870100 HL HI7071M.qxp 12-10-2005 11:59 Pagina NL 34
