Installation
raccordement électrique
FR 33

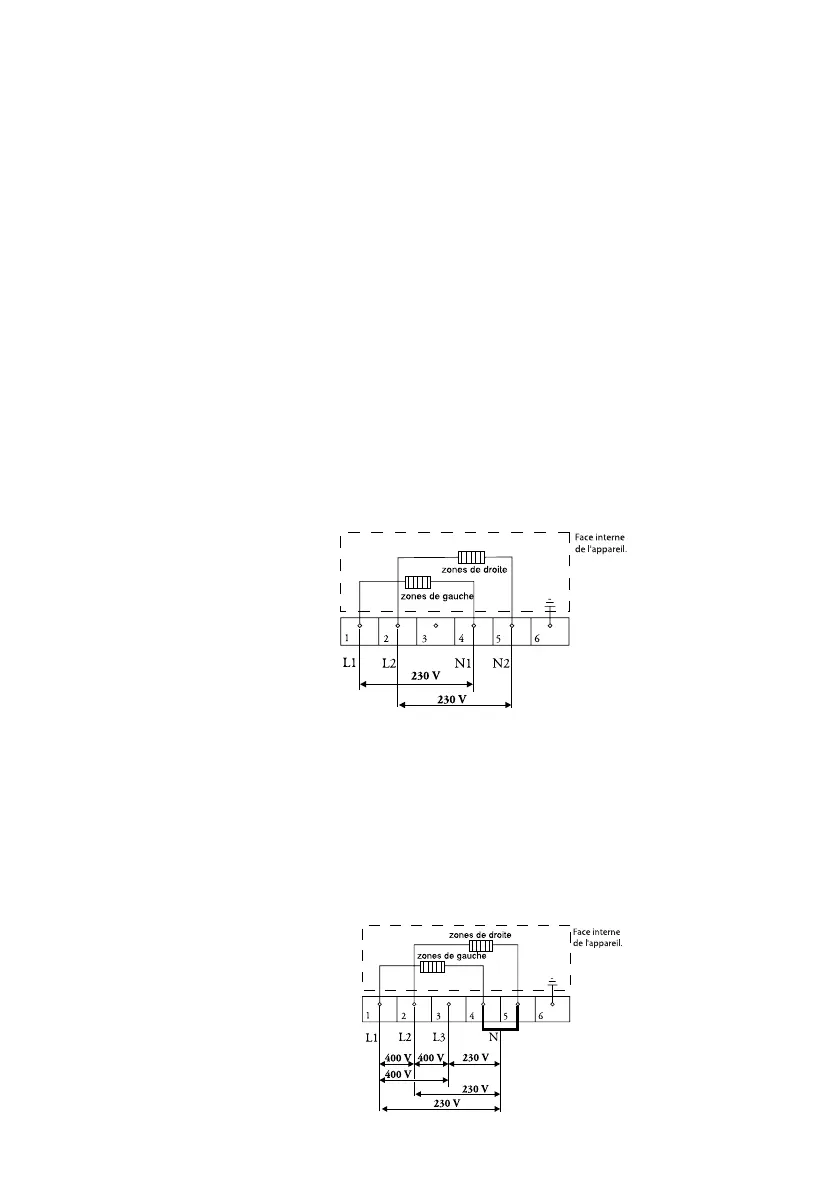

Les méthodes pour connecter l'appareil sont
énoncées ci-dessous :
Connexions les plus usitées :
Connexion 2 phases avec 2 neutres (2 2N a.c. 230 V /
50 Hz / Groupe de cuisson): La tension entre la phase et le
neutre est de 230 V ca. Entre les phases, il peut y avoir une
tension de 0 V si celles-ci sont connectées dans l'armoire
électrique à la même phase, mais il peut aussi y avoir une
tension de 400 V si celles-ci sont connectées à 2 phases
différentes. Vos groupes doivent avoir au minimum des
fusibles de 16 A (2x). Le câble de connexion doit avoir une
section du conducteur de 2,5 mm
2
au minimum.
Connexion 3 phases avec 1 neutre (3 1N ca 400 V / 50 Hz
/ Groupe de puissance) : La tension entre les phases et le
neutre est de 230 V ca. Entre les phases, il y a une tension
de 400 V. Placez un pont de liaison entre les points de
connexion 4-5. Phase 3 ne sera pas chargée. Vos groupes
doivent avoir au minimum des fusibles de 16 A (3x). Le câble
de connexion doit avoir une section du conducteur de
2,5 mm
2
au minimum.
700001870100 HL HI7071M.qxp 12-10-2005 11:59 Pagina FR 33
