NL 26
INSTALLATIE
Elektrische aansluiting
Veel voorkomende aansluitingen:
• 3 fasen met 1 nul aansluiting (3 1N, 400 V ~ / 50 Hz):
▷ De spanning tussen de fasen en de nul is 230 V ~. Tussen
de fasen staat een spanning van 400 V ~. Breng een
verbindingsbrug aan tussen de aansluitpunten 4-5. Fase 3 wordt
niet belast. Uw groepen moeten afgezekerd zijn met minimaal
16 A (3x). De aan sluitkabel moet een aderdoorsnede hebben van
minimaal 1,5 mm².
• 2 fasen met 2 nullen aansluiting (2 2N, 230V ~ / 50 Hz):
▷ De spanning tussen de fasen en de nullen is 230 V ~. Uw groep
moet afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel
moet een aderdoorsnede hebben van minimaal
1,5 mm².
Speciale aansluitingen:
• 1 fase aansluiting (1 1N, 230 V ~ / 50 Hz):
▷ De spanning tussen de fase en de nul is 230 V ~. Breng
verbindings bruggen aan tussen de aansluitpunten 1-2 en 4-5.
Uw groep moet afgezekerd zijn met minimaal 32 A. De aan-
sluitkabel moet een aderdoorsnede hebben van minimaal
6 mm².
Aansluiting voor kookplaten met 5 kookzones:
• 3 fasen met 1 nul aansluiting (3 1N, 400 V ~ / 50 Hz):
▷ De spanning tussen de fasen en de nul is 230 V ~. Tussen
de fasen staat een spanning van 400 V ~. Breng een
verbindingsbrug aan tussen de aansluitpunten 4-5.
Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De
aan sluitkabel moet een aderdoorsnede hebben van minimaal
1,5 mm².

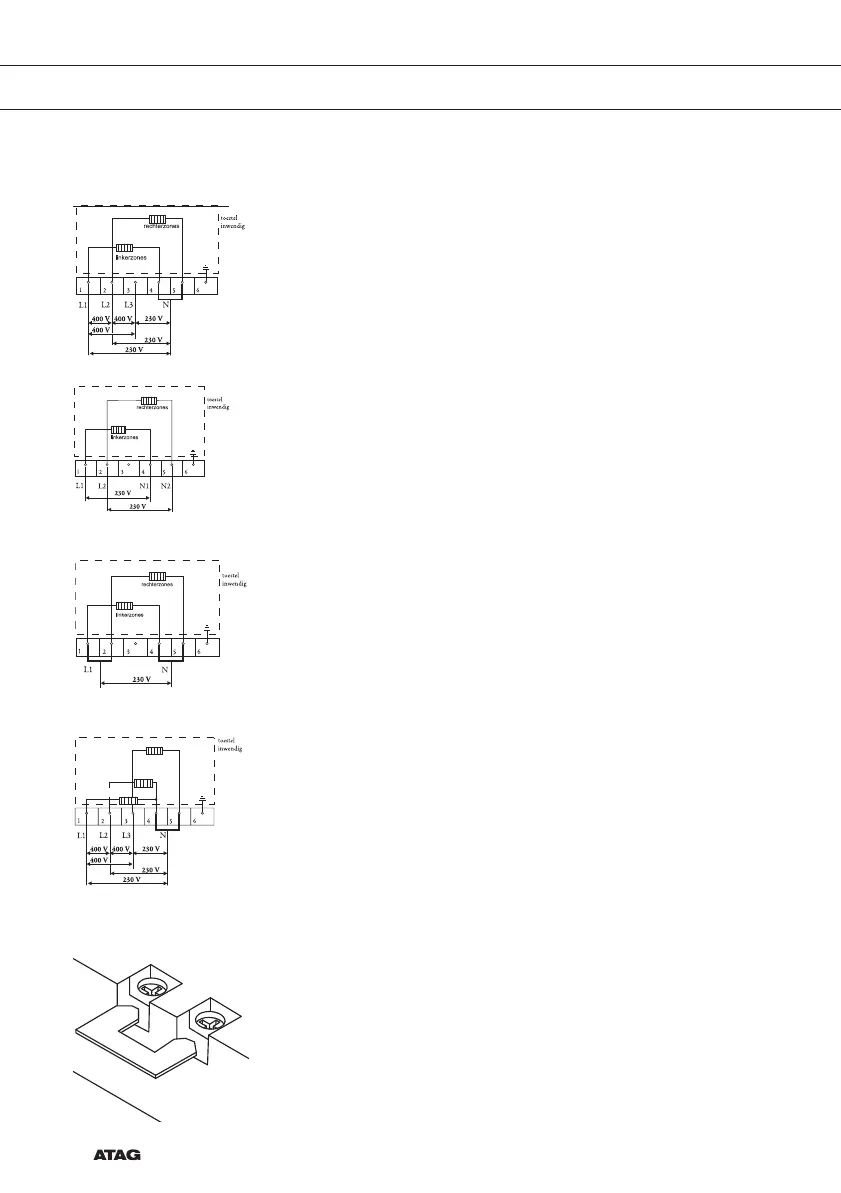

Met de op het aansluitblok aanwezige bruggen kunt u de vereiste
doorverbindingen maken, zoals in deze illustraties staat aangegeven.
Zet de kabel vast met de trekontlasting en sluit het deksel.
Aansluitpunt, wandcontactdoos en stekker moeten te allen tijde
bereikbaar blijven.
rechterzones
middenzones
linkerzone
