COLLEGARE L’APPARECCHIO
Regole per il collegamento
-L’apparecchio deve essere alimentato a 230 V Monofase 50Hz.
-L’alimentazione dell’apparecchio va collegata direttamente alla rete
dopo l’interruttore differenziale e senza interruttore intermedio.
-Il collegamento alla terra è vietato. Non collegare il lo pilota
(lo nero) alla terra.
-L’alimentazione deve essere collegata direttamente alla rete dopo
il dispositivo di interruzione onnipolare conforme alle regole per
l’installazione.
-Se il cavo di alimentazione è danneggiato, deve essere sostituito dal
fabbricante, dal suo servizio post vendita o da qualsiasi persona con
qualica simile, per evitare rischi.
-Se si utilizza il lo pilota e se è protetto da un differenziale 30 mA
(es.: bagno), è necessario proteggere l’alimentazione del lo pilota su
questo differenziale.
-Se si utilizza un riduttore, scegliere un riduttore con uscita lo pilota
e non un riduttore con uscita di potenza per non deteriorare il
termostato.

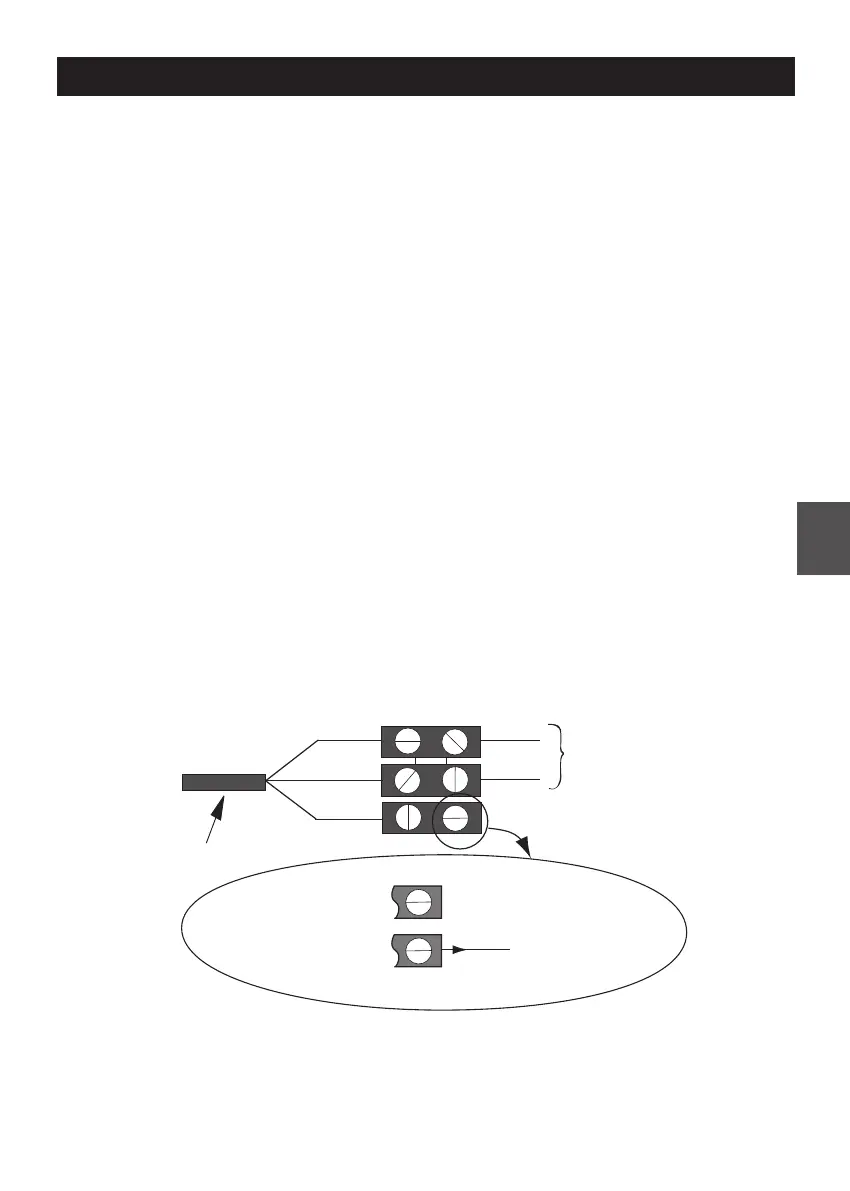

Schema di collegamento dell’apparecchio
-Interrompere la corrente e collegare i li secondo il seguente schema:
Fase=marrone
FASE
NEUTRO
Rete elettrica
Neutro=blu
Filo pilota=Nero
Cavo dell’apparecchio
1° caso: apparecchio Solo
2° caso: apparecchi Slave
Due casi possibili
Apparecchio non pilotato.
Il lo pilota non è collegato.
Verso l’apparecchio
con cassetta o centrale
di programmazione
