40
3) Ligação do aparelho
- O aparelho deve ser alimentado por uma fonte de 230V 50 Hz.
- A ligação à rede eléctrica deve ser efectuada com ao auxílio de um cabo trifilar por intermédio de
uma caixa de ligação. Em locais húmidos, tais como casas de banho e cozinhas, a caixa de ligação
deve ser instalada a, no mínimo, 25 cm do piso.
- A instalação deve possuir um dispositivo de corte omnipolar com uma distância de abertura de
contacto mínima de 3 mm.
- A ligação à terra é proibida. Não aterrar o fio piloto d o aparelho (negr o).
- A substituição do cabo de alimentação, se estiver demasiado curto ou danificado, necessita de fer-
ramentas especiais e deve ser realizada por uma pessoa qualificada de forma a evitar qualquer
perigo.
- Se um aparelho de operação autónoma ou operado por um outro sistema beneficiar de uma pro-
tecção por diferencial 30mA (
ex .: casa de banho ), é necessário proteger a alimentação do fio piloto
nesse diferencial.
4) Como ligar hidraulicamente a versão mista?
Para a ligação de água quente, a versão mista comporta 2 orifícios roscados 1/2 Gás 15/21 F situa-
dos na parte inferior, bem como uma válvula de purga com jacto orientável na parte superior, à
direita.

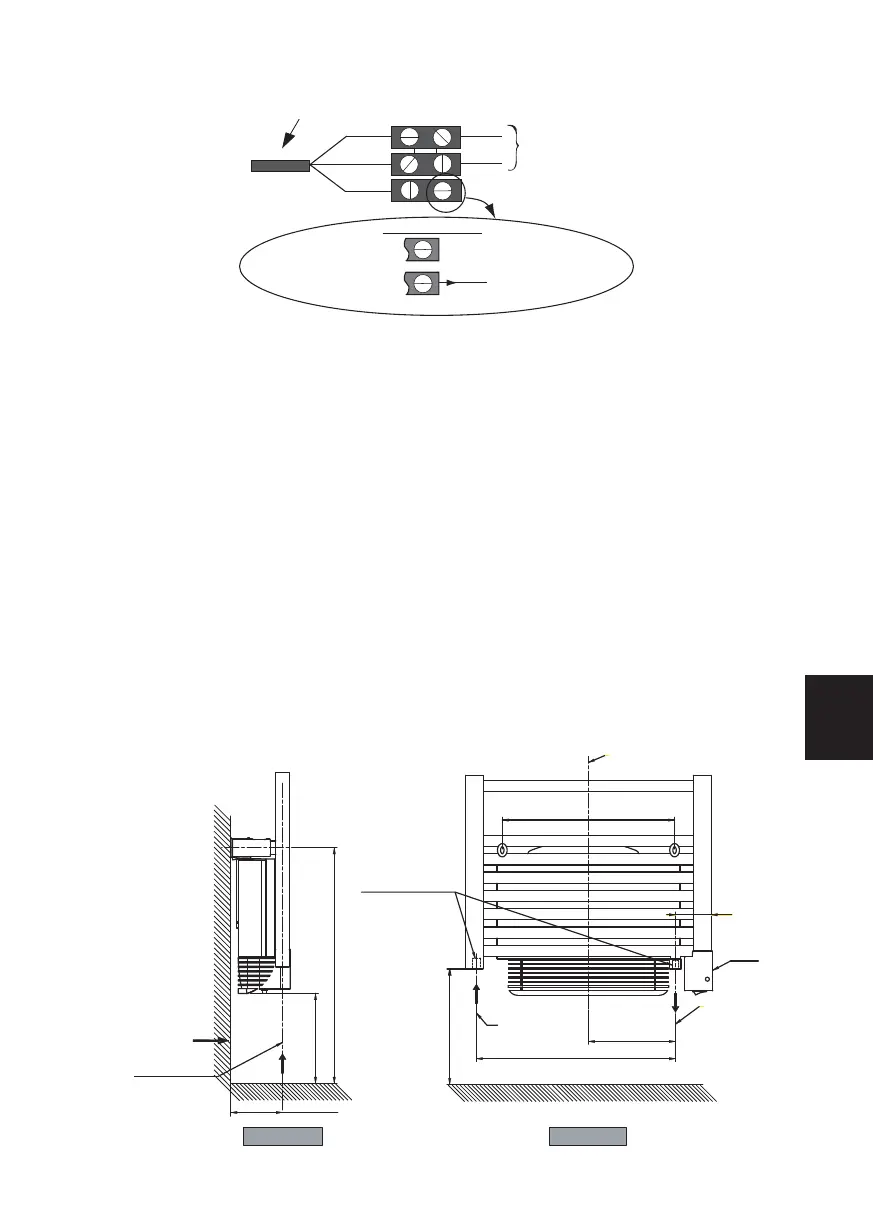

Respeite o sentido de circulação e os valores indicados no esquema abaixo.
Cabo do aparelho
Fase=castanho
Neutro=Azul
FASE
NEUTRO
Rede
Eléctrica
Dois casos possíveis
Fio comando=preto
1º caso: Aparelho único
2
e caso: Aparelho escravo
Aparelho não comandado
O fio de coando não está ligado
Para o aparelho com cassette ou
central de programação
LIGAÇÃO PELA
PAREDE
LIGAÇÃO PELO
PISO
CAPOT
Orifícios roscados
1/2 GÁS 15/21 F
ENTRADA DE ÁGUA
1/2 GÁS 15/21 F
mini
122 maxi
115
mini525
mini200
mini259
195
446
80
PARTE CENTRAL DO APARELHO
SAÍDA DE ÁGUA
1/2 GÁS 15/21 F
386
VISTA DE FACE
VISTA LATERAL
P
