5) Programação
O aparelho pode ser comandado à distância, se o fio piloto de programação estiver ligado a um apa-
relho equipado com programador, a uma central de programação ou a um sistema de gestão de ener-
gia.

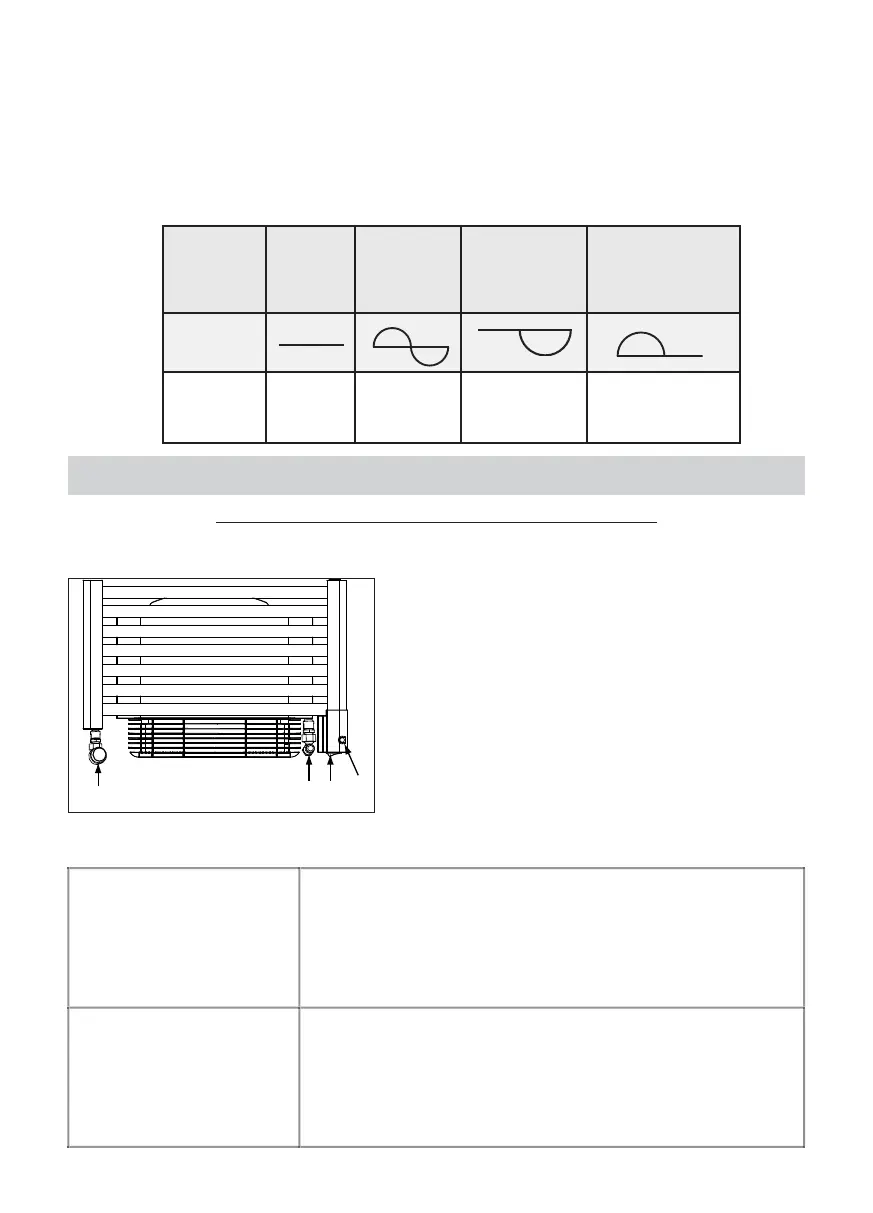

Quadro dos 6 comandos de programação que o aparelho pode receber através do fio
piloto
( a medir ent r e o fio pilot o e o neutro ).
UTILIZAÇÃO DO APARELHO
CASO DAS VERSÕES MISTAS COM VENTILADOR
Descrição da parte inferior do aparelho
A pressão de serviço não deve exceder 4 bars.
A
Interruptor que permite comandar a resistência de
aquecimento integrada ao aparelho. Ele está asso-
ciado ao indicador luminoso A.
B
Indicador luminoso que permite visualizar o estado
de funcionamento do seu aparelho.
C
Válvula de alimentação que permite a entrada da água
quente do aquecimento central. Pode ser termostá-
tica ou não, consoante a sua escolha.
D
Válvula de retorno à caldeira que permite a saída da
água quente do aquecimento central
B
C
DA
Comandos
recebidos
Ausência de
corrente
Alternância
completa
230 V
Semi-alternância
negativa -115V
Semi-alternância
positiva +115V
Osciloscópi
Ref./Neutro
Modo obtido CONFORTO ECO ANTI-GELO
DESLIGARD O
AQUECIMENTO
PARAGEM DESLASTRE
Utilização em modo eléc-
trico
POSIÇÃO VERÃO
O circuito de aquecimento
central não funciona.
- O interruptor A está na posição I.
- O indicador luminoso B está aceso, a resistência de aquecimento
integrada ao aparelho é alimentada.
- A válvula de alimentação C deve estar fechada.
- A válvula de retorno à caldeira D deve permanecer
aberta.
Utilização em modo
aquecimento central
POSIÇÃO INVERNO
O circuito de aquecimento
central funciona.
- O interruptor A está na posição O.
- O indicador luminoso B está apagado, a resistência de aqueci-
mento integrada ao aparelho não é alimentada.
- A válvula de alimentação C deve estar aberta.
- A válvula de retorno à caldeira D deve permanecer
aberta.
