4
2/Effectuer le raccordement hydraulique (v ersion mi xte)
Règles de raccordement
Assurez-vous avant de commencer le raccordement
que l’interrupteur c est sur la position O (
voir détail page
8
).
Pour le raccordement eau chaude, la version mixte comporte 2 orifices taraudés 1/2 Gaz 15/21 F
(
piquages Entrée d’eau et Sor t ie d’eau
) situés en bas.
Respectez le sens de circulation ainsi que les valeurs précisées sur le schéma ci-dessous.

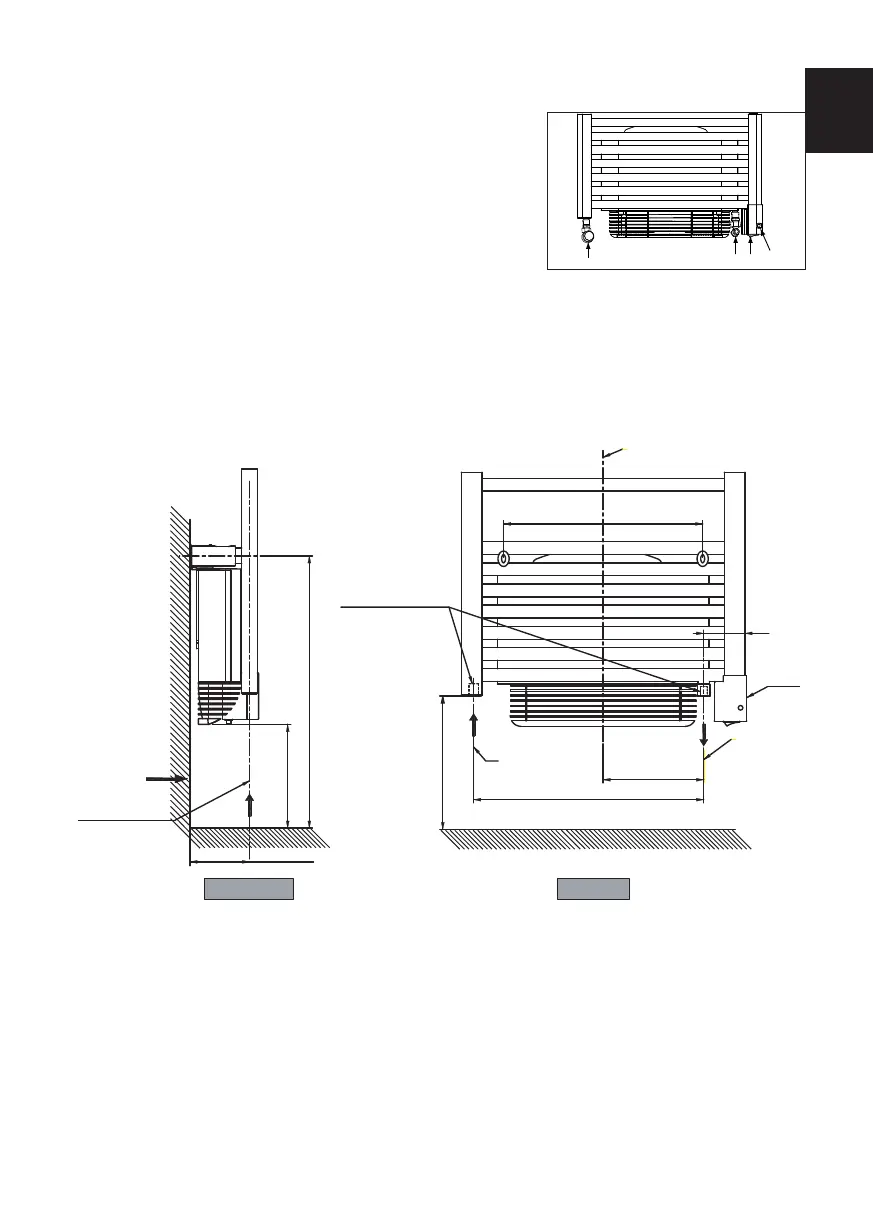

Schéma de raccordement du radiateur sèche-serviettes
d
a
bc
RACCORDEMENT
PAR LE MUR
RACCORDEMENT
PAR LE SOL
CAPOT
Orifices taraudés
1/2 GAZ 15/21 F
ENTREE D'EAU
1/2 GAZ 15/21 F
mini
122 maxi
115
mini525
mini200
mini259
195
446
80
MILIEU APPAREIL
SORTIE D'EAU
1/2 GAZ 15/21 F
386
VUE AVANT
VUE DE COTE
F
