Atlantic DORIS - Fonctionnement Version Mixte

8

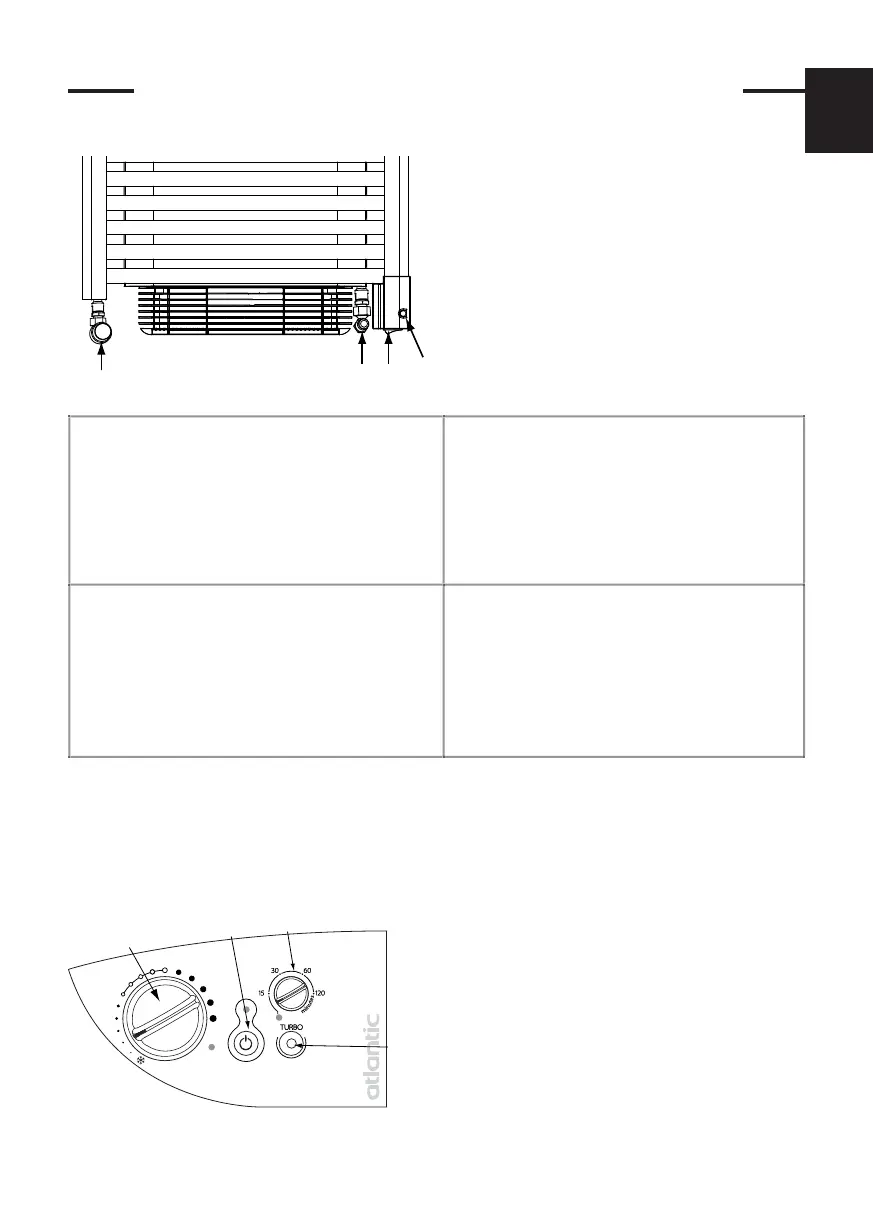

Fonctionnement VERSION MIXTE
Choix de l’utilisation (position Hiv er ou Eté)
Le boîtier de commandes
Lorsque la chaudière ne fonctionne plus ( à la mi- saison ou l’é té ), vous pouvez faire fonctionner votre
radiateur sèche-serviettes dans plusieurs modes :
• Le mode Confor t qui vous permet d’obtenir la bonne température ambiante.
• Le mode Turbo qui vous permet d’élever rapidement la température de votre salle de bains.
a
Robinet d’alimentation permettant l’en-
trée de l’eau chaude de la chaudière. Il
peut être thermostatique ou non.
b
Robinet de sortie de l’eau chaude.
c
Interrupteur Marche / Arrêt de la résis-
tance
d
Voyant de visualisation Marche / Arrêt de la
résistance
d
a
bc
HIVER
- Le circuit de la chaudière fonctionne.
- Le boîtier de commande ne régule pas, la seule
touche qui fonctionne est la molette TURBO.
- la résistance ne fonctionne pas, elle est hors ten-
sion.
- La chaudière régule.
- L’interrupteur c est sur la position O.
-Levoyantd est éteint, la résistance chauffante
intégrée dans l’appareil n’est pas alimentée.
- Le robinet d’alimentation a doit être ouvert.
- Le robinet de retour chaudière b doit res-
ter ouvert.
ETE
- Le circuit de la chaudière ne fonctionne pas.
- Le boîtier de commandes récupère toutes ses
fonctions.
- La chaudière ne régule plus.
- La résistance prend la relève de la chaudière qui
est coupée.
- L’interrupteur c est sur la position I.
-Levoyant
d est allumé, la résistance chauffante
intégrée dans l’appareil est alimentée.
- Le robinet d’alimentation a doit être fermé.
- Le robinet de retour chaudière b doit res-
ter ouvert.
A
B
C
D
A
Molette de réglage de la température de
confort de la salle de bains
B
Interrupteur et voyant Marche / Arrêt du
chauffage
C
Molette de réglage de la durée du mode
TURBO
D
Bouton de mise en marche du mode Turbo
F
