5) Programmierung
Das Gerät kann ferngesteuert werden, wenn sein Steuerdraht an ein Gerät mit Programmkarte,
Programmierzentrale oder Energiemanager angeschlossen ist.

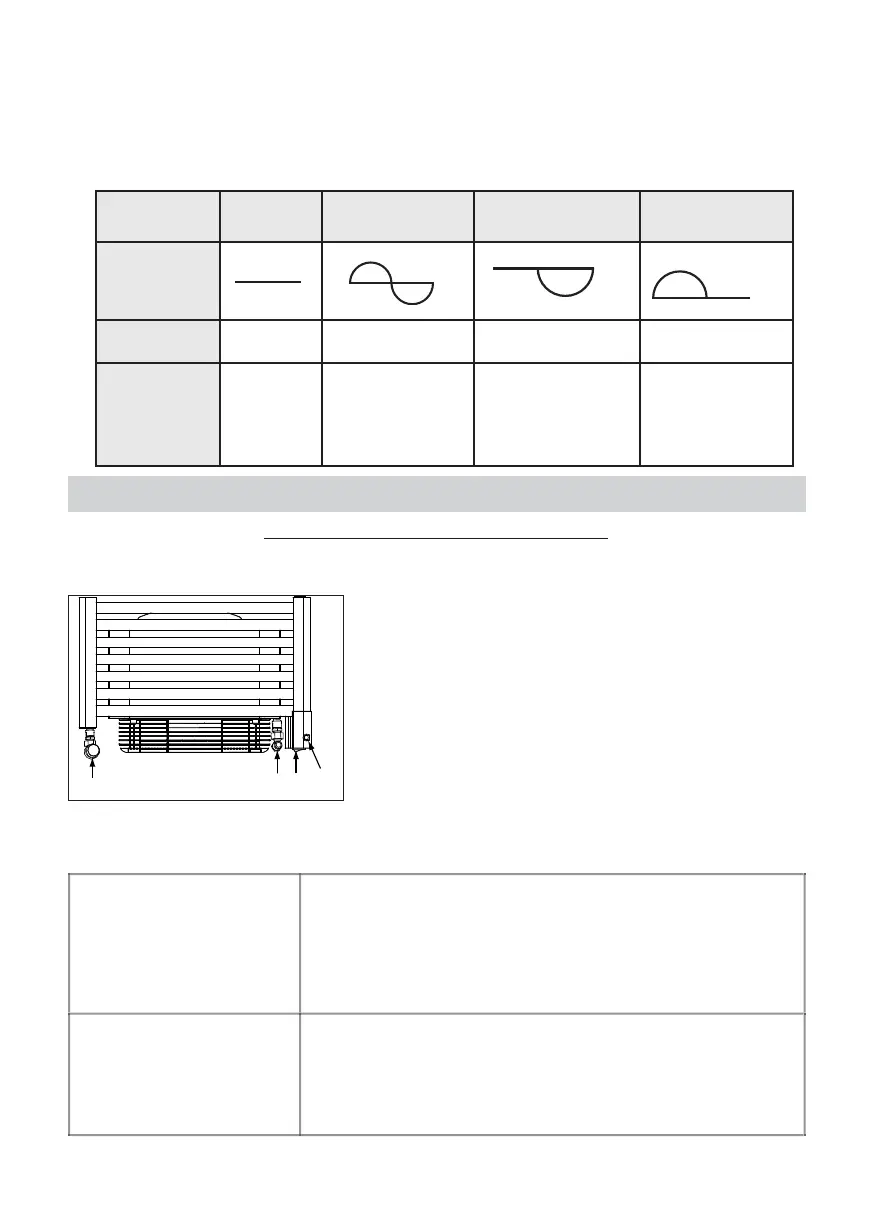

Tabelle der Befehle, die das Gerät auf seinem Steuerdraht
empfangen kann
( zw isc hen dem Ste uerdr aht und dem Nulleiter messen ).
GERÄTEBEDIENUNG
MISCHVERSION MIT HEIZLÜFTER
Beschreibung des unterenTeils des Geräts
Der Betriebsdruck darf 4 bar nicht überschreiten.
A
Schalter zur Steuerung des im Gerät integrierten
Heizwiderstands.
B
Kontrollleuchte, die es gestattet, den Funktionsstatus
Ihres Geräts anzuzeigen.
C
Versorgungshahn zum Einlassen des heißen Wassers der
Zentralheizung. Er kann je nach Wahl mit Thermostat
versehen sein oder nicht.
D
Rücklaufventil ( Rücklauf zurück zum Kessel der
Z ent r alheizung
).
B
C
DA
Empfangene
Befehle
Stromlos
Komplett-Wechsel-
betrieb 230V
Negativer Halb-
Wechselbetrieb -115V
Positiver Halb-
Wechselbetrieb+115V
Oszilloskop
Ref./Nulleiter
Erhaltene
Betriebsart
KOMFORT SPAR-BETRIEB FROST-SCHUTZ ENTLASTUNG AUS
Heiz-temperatur
KOMFORT-
Regelung
Absenkung um 3°C
bis 4°C bezogen auf
die KOMFORT-
Regelung
Frostschutz-
Temperatur etwa
7°C
Sofortiges
Ausschalten der
Heizung. Kann auch
zur Entlastung dienen
Einsatz als elektrisches
System
POSITION SOMMER
Das Zentralheizungssystem
funktioniert nicht
- Schalter A befindet sich auf Position I.
- Kontrollleuchte B ist eingeschaltet, der im Gerät integrierte
Heizwiderstand ist versorgt.
- Versorgungshahn C muss geschlossen sein.
- Das Rücklaufventil D zur Kesselanlage muss geöffnet blei-
ben.
Einsatz mit
Zentralheizung
POSITION WINTER
Das Zentralheizungssystem
funktioniert.
- Schalter A befindet sich auf Position O.
- Kontrolllleuchte B ist ausgeschaltet, der im Gerät integrierte
Heizwiderstand ist nicht versorgt.
- Versorgungshahn C muss geöffnet sein.
- Das Rücklaufventil D Kesselanlage muss geöffnet bleiben.
