3) Geräteanschluss
- Das Gerät muss mit einer Spannung von 230V 50 Hz versorgt werden.
- Der Anschluß an die Stromquelle erfolgt über ein 3-Draht-Kabel mit Hilfe einer Anschlußdose.
In feuchten Räumen wie Duschräumen und Küchen muß sich die Anschlußdose mindestens 25 cm
vom Boden befinden.
- Die Installation ist mit einer omnipolaren Vorrichtung, die eine mindestens 3 mm große
Kontaktöffnungsweite erlaubt, auszurüsten.
- Der Erdungsanschluss ist verboten. Steuerleitung (schw ar z ) des Geräts nicht an die Erdung
anschließen.
- Sollte das Netzkabel zu kurz oder beschädigt sein, muss es ausgetauscht werden. Dies erfordert
Spezialwerkzeug und muss von einer qualifizierten Person durchgeführt werden, um jegliches Risiko zu
vermeiden.
- Wird ein Steuergerät oder gesteuertes Gerät über eine 30mA-Differential geschützt, muss die
Stromversorgung des Steuerdrahts auf diesem Differential ebenfalls geschützt werden.

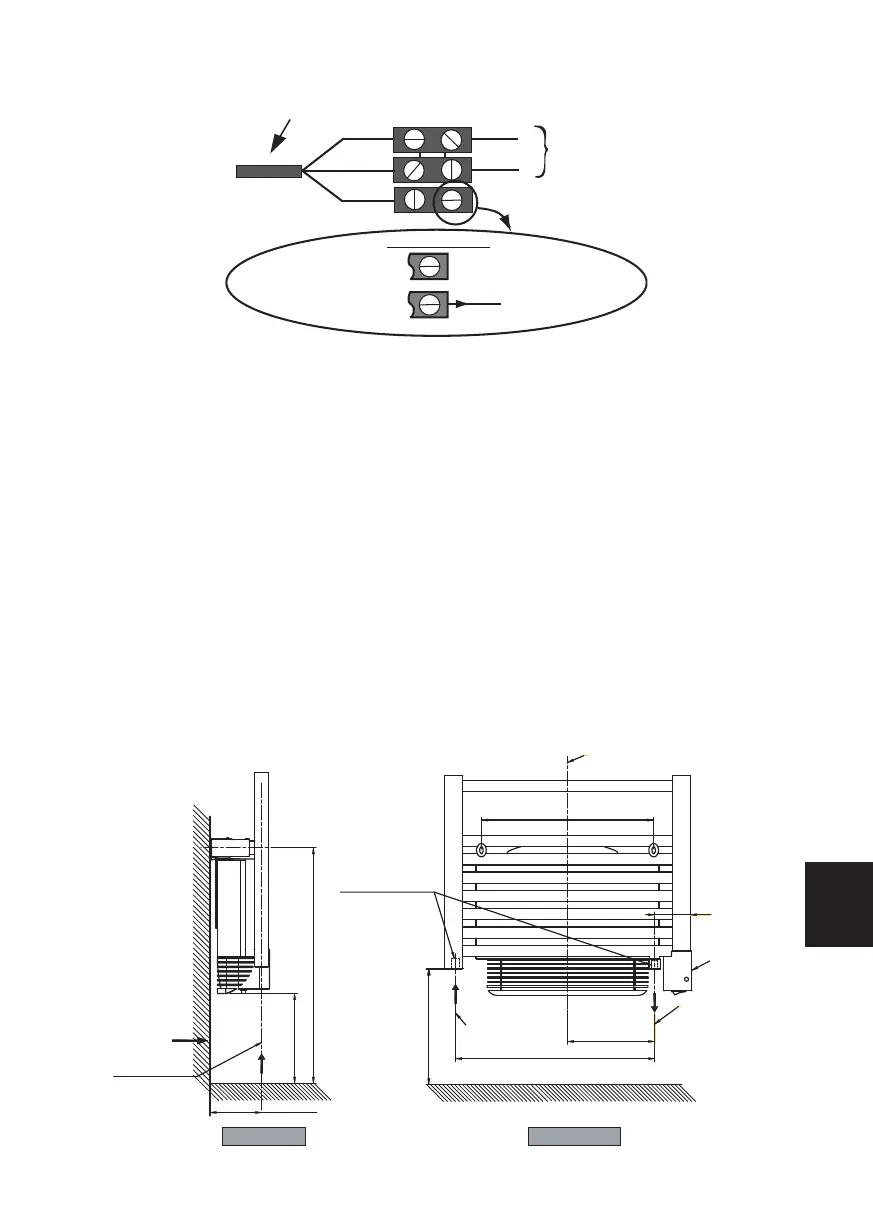

4) Wie ist die Mischversion hydraulisch anzuschließen?
Die Mischversion umfasst für den Warmwasseranschluss 2 Gewindeöffnungen 1/2 Gas 15/21 F, die
sich am unteren Teil befinden, sowie oben rechts ein Entlüftungsventil.
Durchlaufrichtung sowie die auf nachstehendem Schema angegebenen Werte berücksichtigen.
Gerätekabel
Phase=braun
Nulleiter=blau
PHASE
NULLEITER
Stromnetz
Zwei mögliche Fälle
Steuerleitung=schwarz
1 Fall: einzelnes Gerät
2 Fall: Tochter Gerät
Ungesteuertes Gerät, die
Steuerleitung ist nicht ange-
schlossen.
Zum Gerät mit Programmierkas-
sette oder -zentrale.
D
WANDANSCHLUSS
BODENANSCHLUSS
ABDECKUNG
Gewindeöffnungen
1/2 Gas 15/21 F
WASSEREINLAUF
1/2 GAZ 15/21 F
mini
122 maxi
115
mini525
mini200
mini259
195
446
80
MITTE GERÄT
WASSERAUSLAUF
1/2 GAZ 15/21 F
386
VORDERANSICHT
SEITENANSICHT
