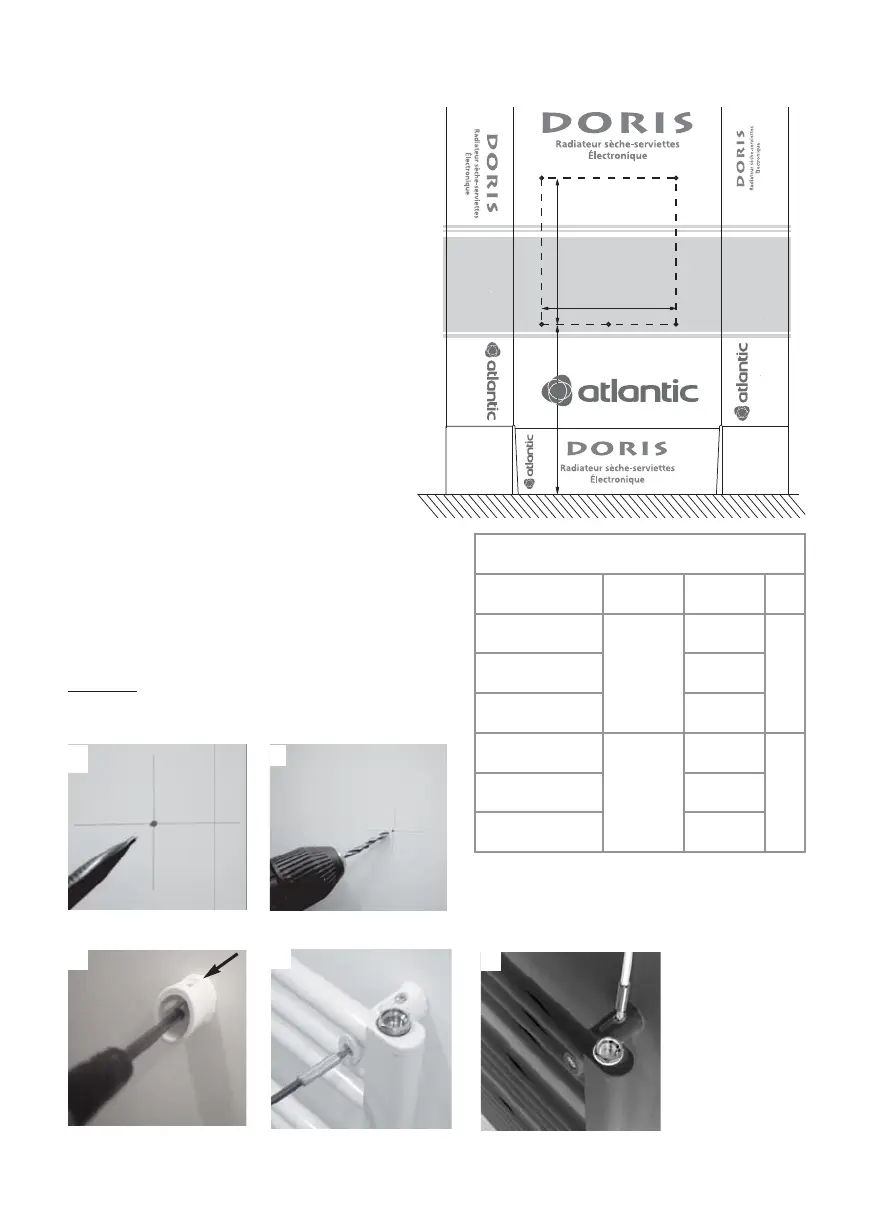

2) Wie soll das Gerät installiert werden ?
Die Montageschablone ist auf die Verpackung
gedruckt.
1/ Öffnen Sie die Klappen des Kartons und
legen Sie den Karton gegen die Wand, wobei
die untere aufgefaltete Klappe auf dem
Boden aufliegt. Zeichnen Sie (
ohne zu boh-
ren
) durch die Verpackung die 4 Bohrungen
an, die anzulegen sind, und nehmen Sie den
Karton wieder von der Wand.
2/ Kennzeichnen Sie die Bohrstellen gründlich
mit einem Bleistift (
zeichnen Sie dafür ein
K reuz zu 5 cm Breite
).
3/ Bohren Sie die 4 Löcher.
4/ Schrauben Sie die Halterohre fest und
orientieren sie. Die Blockierschrauben müs-
sen nach oben zugänglich bleiben.
5/ Die Klötze ohne komplettes Festziehen auf
die Röhren schrauben. Den guten Sitz prü-
fen, indem sie mit dem Gerät in die Mäntel
gegeben werden. Sobald die richtige Stellung
erreicht ist, werden die Schrauben der einzelnen
Klötze ganz festgezogen.
6/ Das Gerät an der Wand in die Mäntel geben. Jede
der Blockierschrauben festziehen. Die Kappen auf
die Enden der Klötze geben.
Hinweis: Die mitgelieferten Dübel sind Standarddübel. Bei
Speziellen Wandmaterialien, müssen andere geeignete Dübel
verwendet werden.
200 mm200 mm
B
C
A
SOL
Maß Befestigungspratzen (mm)
Leistungen (W)
A B C
500 W
320
mini
656
400750 W 1066
1000 W 1599
1500W
525
mini
451
3861750W 861
2000W 1394
2
4
5
3
6
