Selector DE Produktanweisungen
© Atlas Copco Industrial Technique AB - 9836 1733 02
17
Drehen Sie den Schalter auf die richtige Zahl bzw. den richtigen Buchstaben. Die Zahl steht für die Kno-
tenadresse im E/A-Bus.
Im Auslieferungszustand ist sie am Selektor4 auf 5 und am Selektor8 auf 6 voreingestellt.
Für Tensor DS darf diese nicht verändert werden.
Für den PF3000 finden Sie weitere Informationen im PF3000-Handbuch.
Pos. Nodeadresse
0 Internes Relais im PF3000 (nicht verwendet)
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
A 10
B 11
C 12
D 13
E 14
F 15

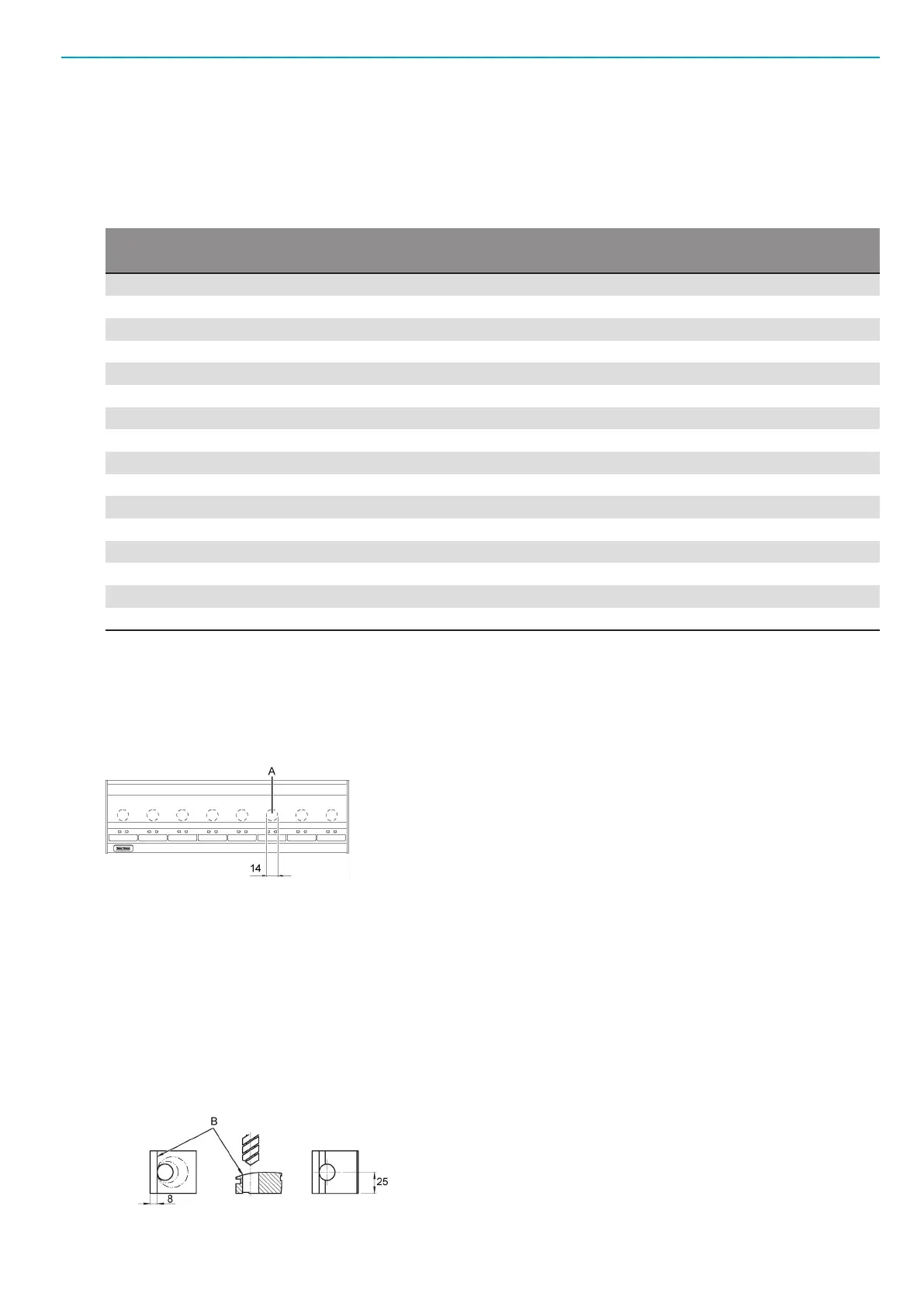

Steckschlüsselhalter
Die Steckschlüsselhalter sind aus Kunststoff gefertigt. Es müssen Löcher gebohrt werden, damit der
Steckschlüssel nahe der Führungslinie an der Oberseite des Steckschlüsselhalters eingesetzt werden
kann. Der Überwachungsbereich (A) des Steckschlüsselsensors ist in der Abbildung dargestellt.
Die Bohrung ist so einzubringen, dass sich der Steckschlüssel in diesem Bereich befindet. Siehe Bohran-
weisungen unten.
1. Die Schraube auf der Rückseite des Selektors lösen.
2. Den Kunststoff-Steckschlüsselhalter durch Verkippen nach vorn entfernen.
3. Die Steckschlüssel, die verwendet werden sollen, ausmessen.
4. Den Steckschlüsselhalter in einem Schraubstock einspannen.
5. Das Loch für den Steckschlüssel auf die Führungslinie (B) an der Oberseite des Steckschlüsselhal-
ters wie in der Abbildung dargestellt ausrichten. Bohrungsgröße= Steckschlüsseldurchmesser+
1mm.
6. Das Loch wie in der Abbildung gezeigt bohren.
