Produktinstruktioner SV Selector
26
© Atlas Copco Industrial Technique AB - 9836 1733 02
Produktinstruktioner
Inledning
Dessa väljare är konstruerade för upp till fyra eller åtta olika hylsor och de ansluts enkelt till I/O-porten på
Tensor DS D312 eller PF3000 styrenhet. Ingen adapterkabel behövs, endast kommunikationskabel 4222
0470 ... och terminering 4222 0443 00. Båda väljarna fungerar med Tensor DS D312 och PF3000, men
inte med PF2000 eller Tensor DS D302.
Väljarens grundfunktion är att låta operatören använda samma verktyg för tillämpningar med olika hyls-
storlekar och/eller olika vridmomentnivåer och växlar automatiskt till rätt parameteruppsättning.
OBS Endast ferromagnetiska hylsor kan användas.
Tekniska specifikationer
Väljare 4 Väljare 8
Längd 210 mm 410 mm
Bredd 120 mm 120 mm
Höjd 65 (75) mm 65 (75) mm
Vikt 1,1 kg 2 kg
Effektförbrukning max. 100 mA
(normalt 70 mA)
max. 140 mA
(normalt 70 mA)
Driftspänning 24 VDC 24 VDC
Drifttemperatur 0-50 ºC 0-50 ºC
Luftfuktighet 5-95 % (icke-kondenserande) 5-95 % (icke-kondenserande)

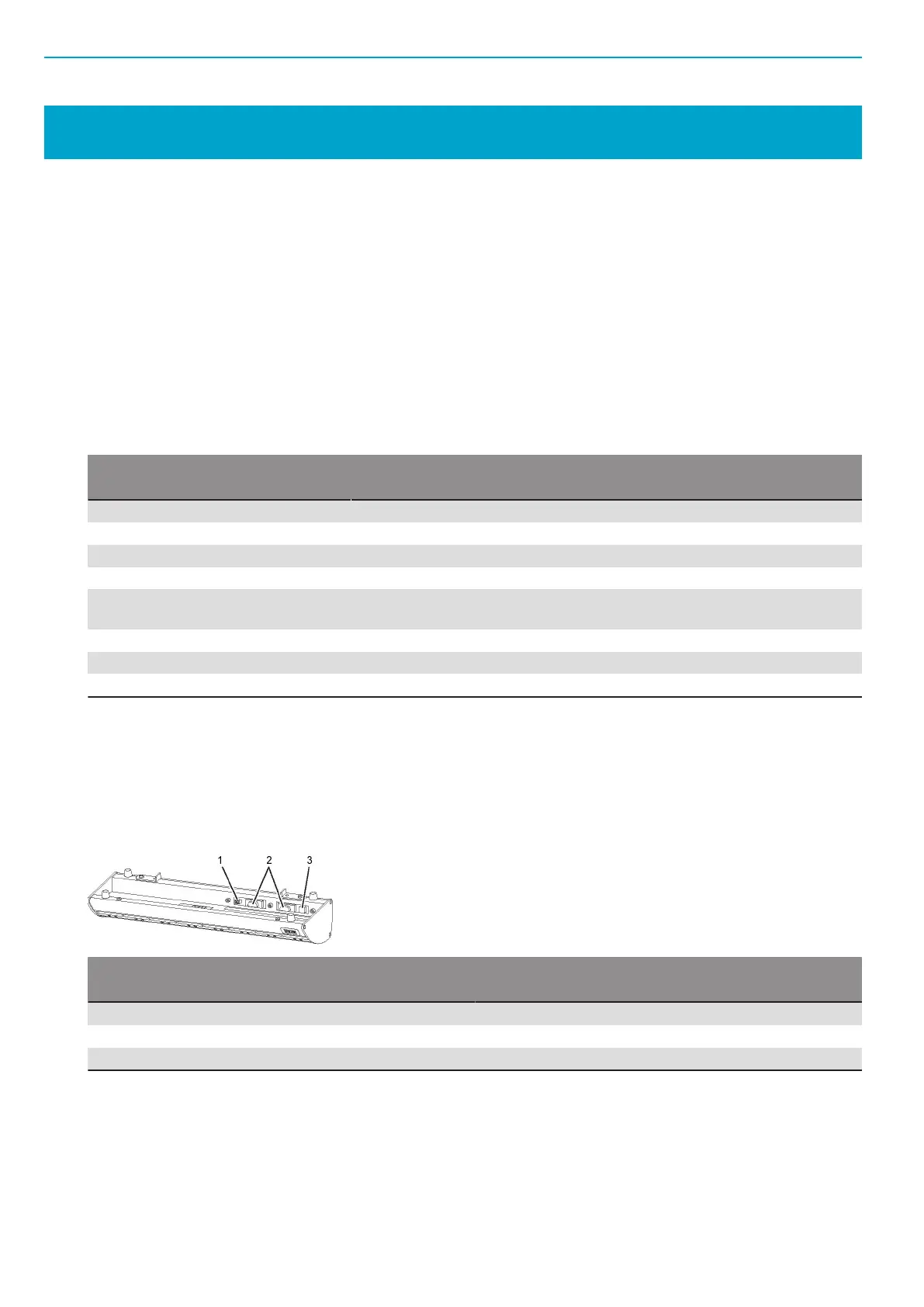

Installation
Följ instruktionerna nedan för att installera väljare 4/8.
Kontakter
Ref. nr. Beskrivning
1 +24 VDC-ingång
2 I/O-busskabel/terminering
3 Hex-omkopplare
Hex-omkopplare
Det sitter en hex-omkopplare under väljaren.
Vrid omkopplaren till rätt siffra/bokstav. Siffran anger nodadressen på I/O-bussen.
Vid leverans är den förinställd på 5 för väljare 4 och på 6 för väljare 8.
