Selector ES Instrucciones del producto
© Atlas Copco Industrial Technique AB - 9836 1733 02
23

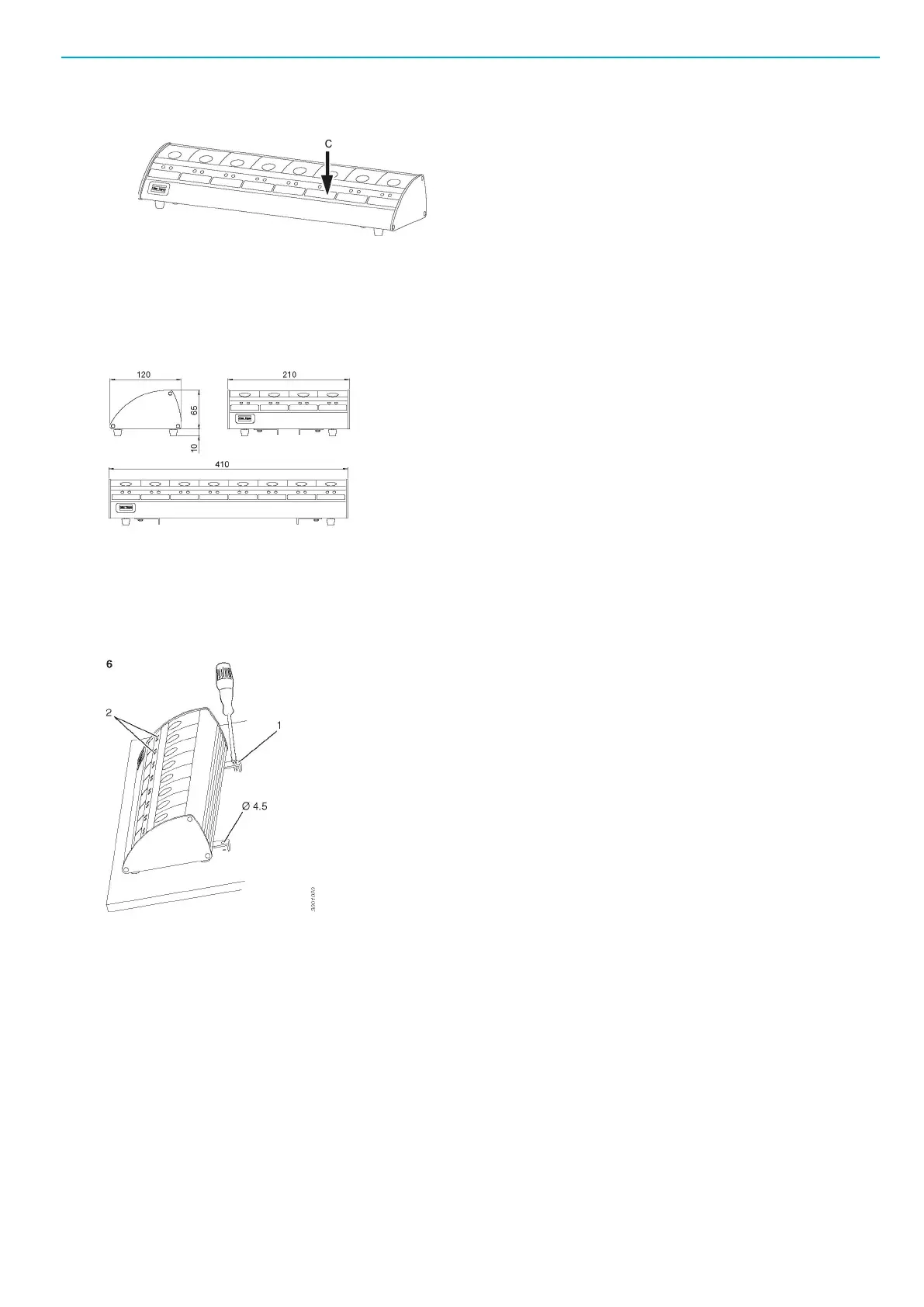

7. Marque el selector con el nombre del zócalo (C).
8. Repita el procedimiento para todos los zócalos que vaya a utilizar.
9. Vuelva a colocar los soportes de los zócalos en el orden que desee tener sus preselecciones. Con-
sulte Orden de preselecciones.
Dimensiones
Montaje
Encuentre un lugar sobre el que montar el Selector. Es recomendable que utilice los soportes de montaje,
1, y sujételos a la superficie. Colóquelo de manera que sea posible ver las posiciones del indicador, 2, si-
tuado al lado de cada zócalo. Tamaño del tornillo: 4 mm.
Conectores y cables
En el Selector hay dos conectores para el bus de E/S. Deben conectarse los dos. La unidad está equi-
pada también con dos conectores para el bus de E/S que deben conectarse también. Deben conectarse
todos los conectores del sistema, bien con un cable 4222 0470, o con una terminación, 4222 0443 00. La
figura muestra cómo deben conectarse los accesorios del bus de E/S.
