Selector DE Produktanweisungen
© Atlas Copco Industrial Technique AB - 9836 1733 02
19
Stromversorgung
Der Selektor wird über das E/A-Bus-Kabel von der DS-Festplatte oder dem PF3000 mit Strom versorgt.
Der maximale Strom, der vom DS/PF3000 ausgegeben werden kann, liegt bei 800mA. Sollen noch weite-
re Geräte am DS/PF3000 angeschlossen werden, die zusammen mit dem Selektor mehr als 800mA be-

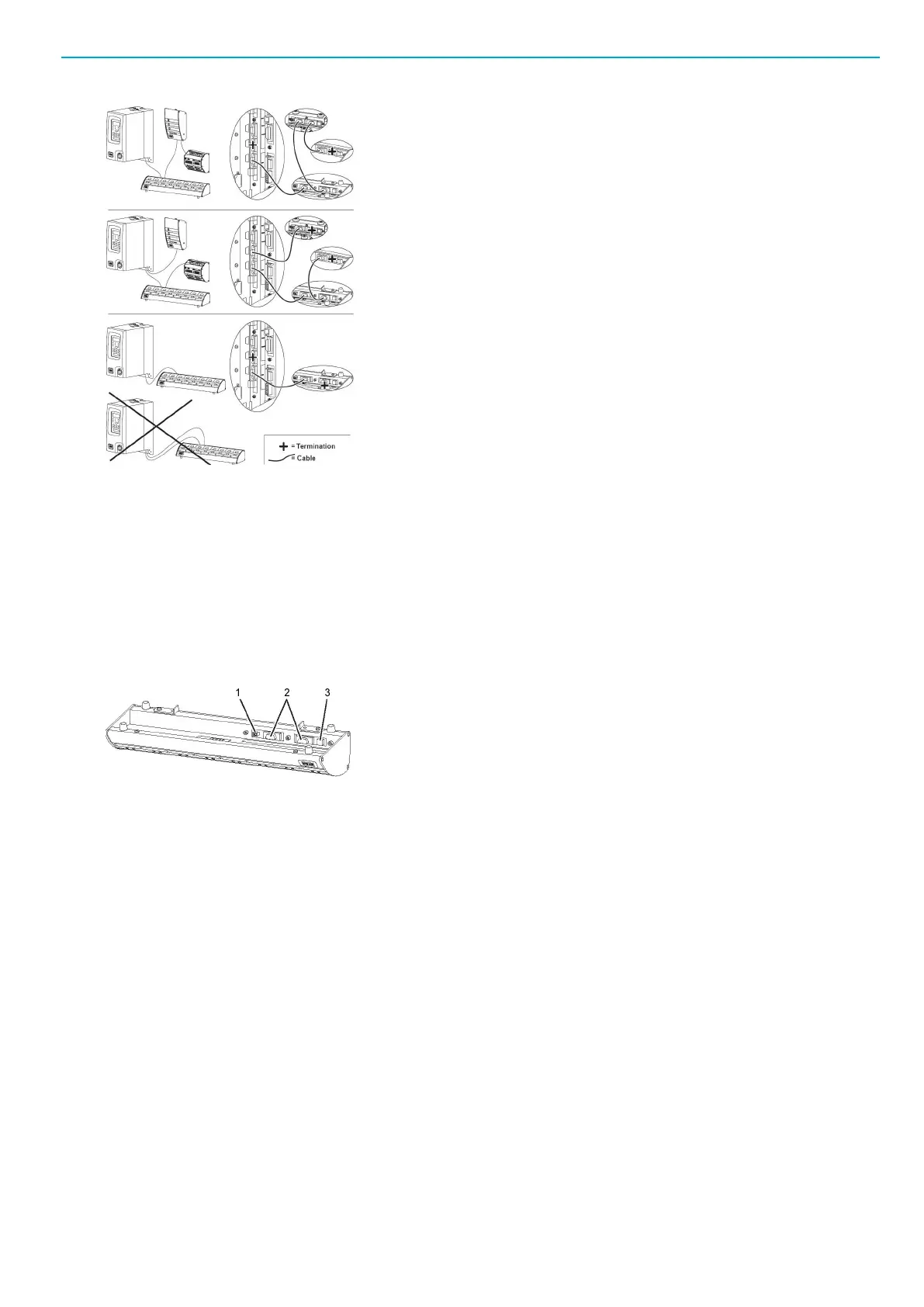

nötigen, ist noch eine externe Stromversorgung erforderlich. Die externe Stromversorgung zum Selektor
wird, wie in der Abbildung als Position1 gezeigt, angeschlossen. Der Anschluss hat die Bezeichnung ext
24 VDC Input.
HINWEIS Die eingesetzte externe Stromversorgung muss isoliert sein und die nationalen Normen erfül-
len.
Bedienung
Anzeigen
Tensor DS
■
Rote LED = Steckschlüssel angehoben
■
Grüne LED = ausgewählter P-Satz ist gültig
■
Keine LED = P-Satz im Laufwerk nicht geöffnet
PF3000
Weitere Einzelheiten finden Sie im Handbuch zum PF3000.
P-Satz-Reihenfolge
Tensor DS
Die P-Sätze sind in derselben Reihenfolge angeordnet wie im Selektor, von links beginnend (1-3).
Um bei angeschlossenem Tensor DS eine Position am Selektor ein- bzw. auszuschalten, öffnen oder lö-
schen Sie den P-Satz, der zu dieser Position gehört (4-5).
