Instrucciones del producto ES Selector
22
© Atlas Copco Industrial Technique AB - 9836 1733 02
No debe cambiarse para el Tensor DS.
Para PF 3000, en el manual del mismo encontrará información detallada.
Pos. Dirección de nodo
0 Relé interno en PF3000 (no utilizado)
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
A 10
B 11
C 12
D 13
E 14
F 15

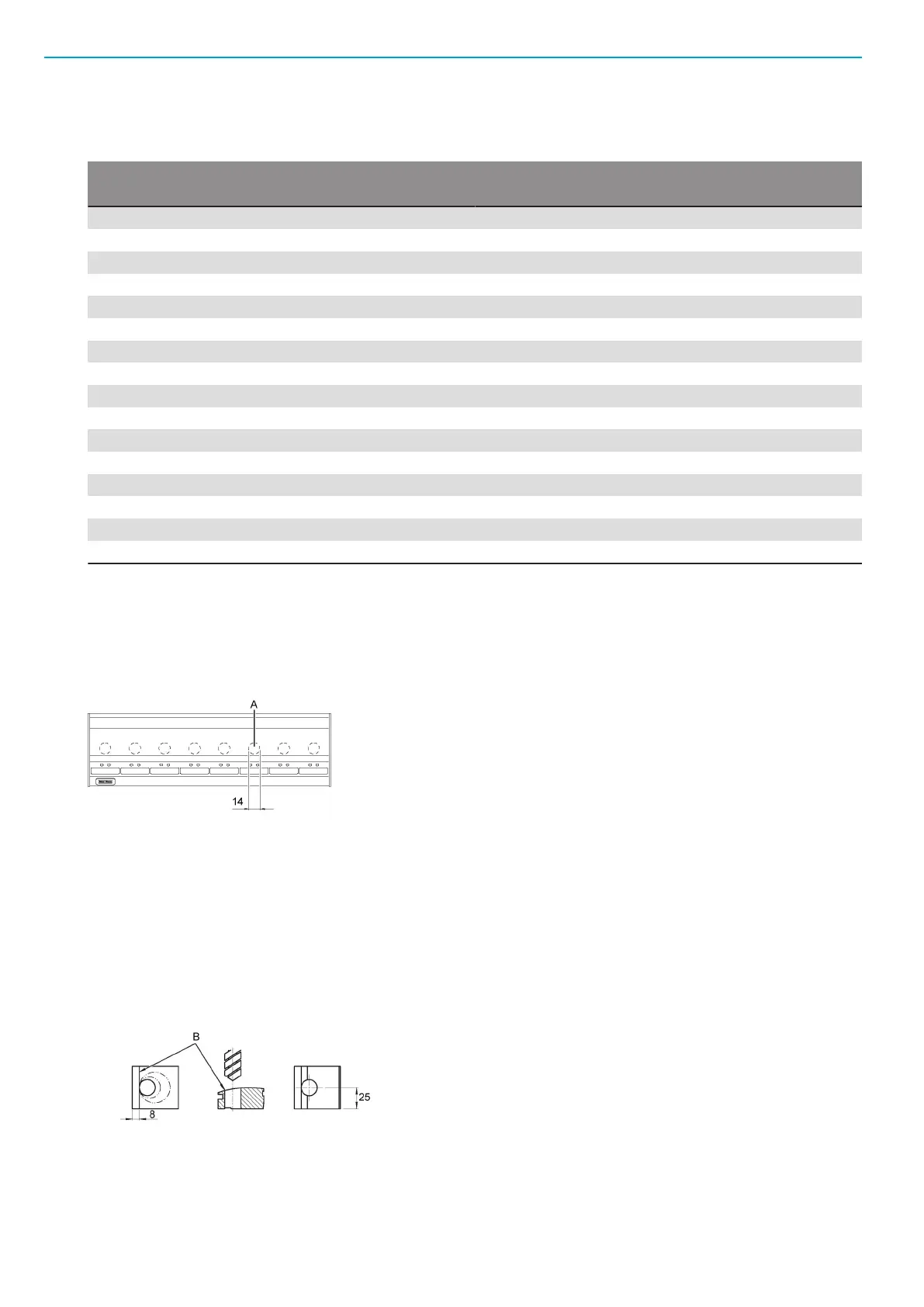

Soportes de los zócalos.
Los soportes de los zócalos están fabricados de plástico. Deben taladrarse orificios para que el zócalo
quede cerca de la línea de guía de la parte superior del soporte. En la figura se muestra la región activa
(A) para el sensor del zócalo.
Asegúrese de taladrar el orificio para que el zócalo quede en este área. Consulte las instrucciones de ta-
ladrado a continuación.
1. Afloje el tornillo de la parte trasera del Selector.
2. Extraiga el soporte de plástico del zócalo inclinándolo hacia delante.
3. Mida los zócalos que va a utilizar.
4. Coloque el soporte del zócalo en un tornillo de banco.
5. Alinee el orificio del zócalo con la línea de guía (B) de la parte superior del soporte, como se muestra
en la figura. Tamaño del taladro = diámetro del zócalo + 1 mm.
6. Taladre el orificio según se muestra en la figura.
