Переключатель следует установить на соответствующее число/букву. Число указывает адрес узла
на шине ввода-вывода.
При поставке для селектора4 установлено значение "5", а для селектора 8— значение "6".
При использовании контроллера Tensor DS данные значения менять не следует.
При использовании контроллера PF 3000 для получения подробной информации обратитесь к ру-
ководству по контроллеру.
Поз. Адрес узла
0 Внутреннее реле в PF3000 (не используется)
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
A 10
B 11
C 12
D 13
E 14
F 15

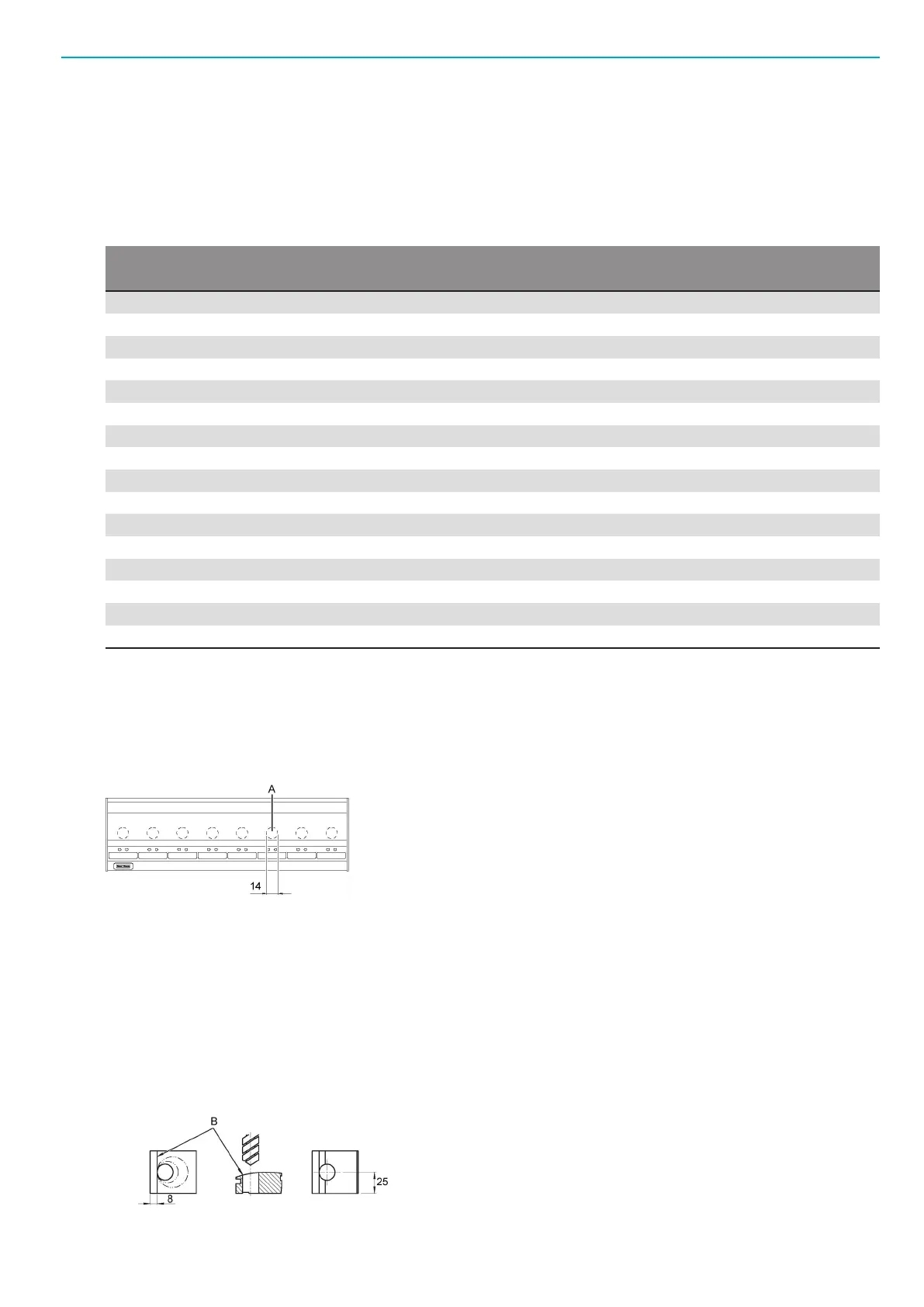

Держатели головок
Держатели головок изготовлены из пластика. Отверстия должны быть просверлены так, чтобы го-
ловка располагалась рядом с направляющей линией на верхней стороне держателя головки. На
рисунке показана активная область (A) для датчика головки.
Отверстие должно быть просверлено так, чтобы головка находилась внутри этой области. См.
инструкции по сверлению ниже.
1. Ослабьте винт на задней стороне селектора.
2. Извлеките пластиковый держатель головки, наклонив его вперед.
3. Измерьте головки, которые вы собираетесь использовать.
4. Установите держатель головки в тиски.
5. Выровняйте отверстие для головки по направляющей линии (B) на верхней стороне держате-
ля головки, как показано на рисунке. Диаметр сверла = диаметр головки + 1мм.
6. Просверлите отверстие согласно рисунку.
