PARTES REQUERIDAS:
2 pzas. - P1 Panel Lateral
1 pza. - P3 Superficie de Juego

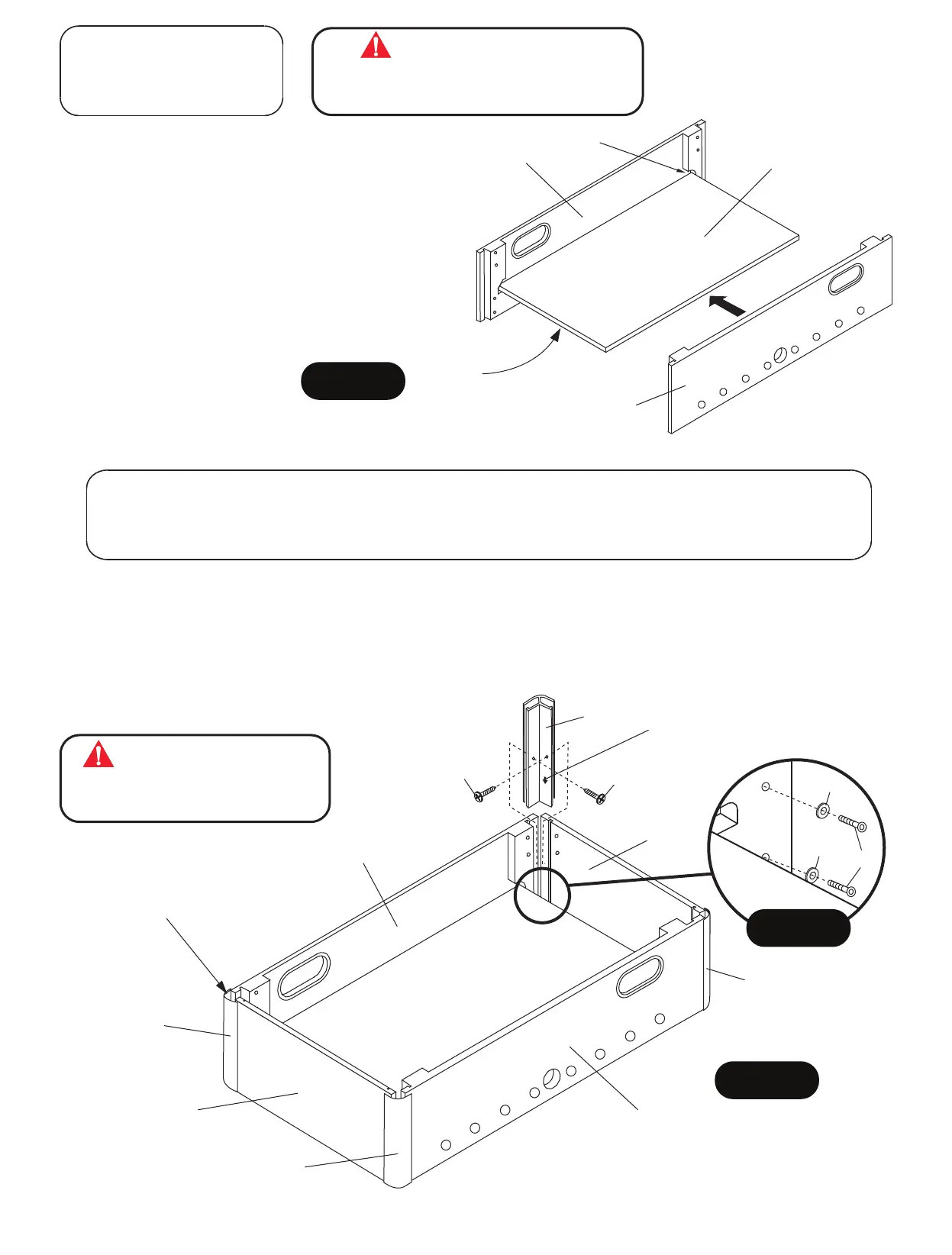

PASO 1:
Elija una superficie plana, nivelada y limpia
para empezar a ensamblar su mesa de fútbol.
Se recomienda construir la mesa sobre la caja
extendida para proteger las piezas durante el
ensamblamiento.
Coloque la Superficie de Juego P3 en las
ranuras del Panel Lateral P1 como se muestra
en la FIGURA 1.
FIGURA 1
P1
P1
P3
NOTA:
Diseño gráfico hacia
abajo.
Grueta
PARTES REQUERIDAS:
8 pzas. - H1 Tornillo Allen 8 pzas. - H7 Tornillo Phillips (Cabeza redonda) 4 pzas. - P12 Poste de la Esquina
8 pzas. - H3 Rondana 2 pzas. - P2 Panel del Extremo 1 pza. - T1 Llave Allen
PASO 2:
Coloque los Paneles del Extremo P2 en los Paneles Laterales P1 utilizando los Tornillos Allen H1 con las
Rondanas H3 como se muestra en el DETALLE A. No apriete los Tornillos H1 en este momento.
Deslice los Postes de la Esquina P12 en cada uno de los extremos de los Paneles Laterales P1 y de los Paneles
del Extremo P2. Utilice la Llave Allen H1. Utilice los Tornillos H7 para asegurar los
Postes de la Esquina P12 como se muestra en la FIGURA 2. Apriete los Tornillos H7, pero no los sobre apriete
ya que se dañarían.
T1 para apretar los Tornillos
ESTE PASO REQUIERE DE DOS O MAS ADULTOS
DETALLE A
H1
H7
H7
H3
H3
P12
P1
P1
P12
P12
P12
P2
P2
FIGURA 2
ESTE PASO REQUIERE DE DOS O MAS ADULTOS.
CON MUCHO CUIDADO COLOQUE LOS POSTES DE
LAS ESQUINAS P12 EN CADA PANEL P1 Y P2
NOTA: Los Postes de las Esquinas
P12 deben quedar nivelados al ras
con la parte inferior de los Paneles
Laterales P1 y los Paneles del
Extremo P2.
NOTA: Instale los Postes de las Esquinas
P12 con la flecha apuntando hacia abajo.
MUY CUIDADOSAMENTE COLOQUE LA SUPERFICIE DEL
JUEGO P3 EN LAS RANURAS DEL PANEL LATERAL P1.
ADVERTENCIAADVERTENCIA
ADVERTENCIA
