Atomic G01889W - Page 6

©
2012 Escalade Sports
Para Servicio al cliente llame 1-888-996-2729
6
Todos los derechos reservados.
PARTES REQUERIDAS:
12 pzas. - H4 Tornillo Phillips (Cabeza tipo Rondana) 3 pzas. - P5 Soporte de
Superficie de Juego
6 pzas. - H5 Tornillo Phillips (cabeza plana)
la

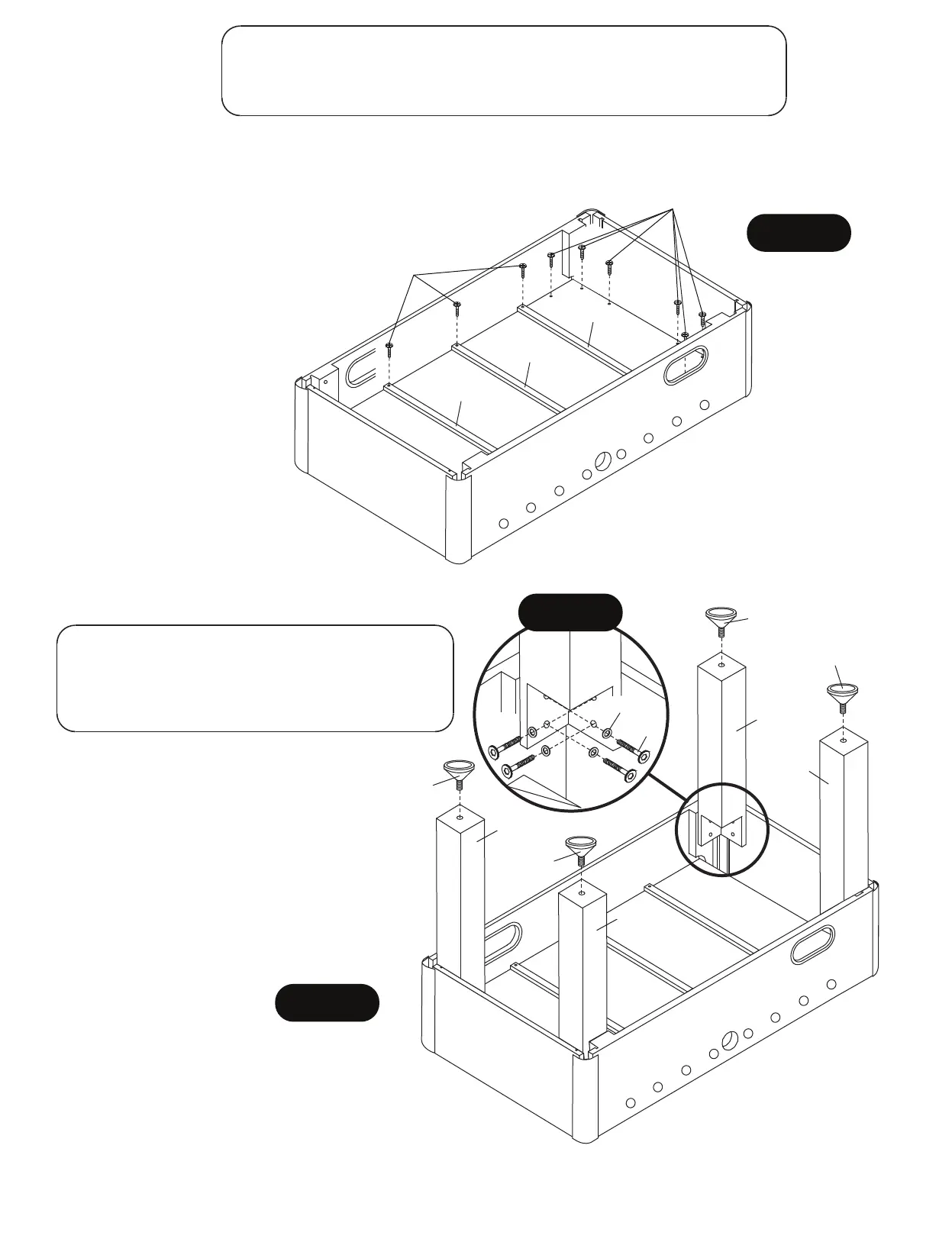

PASO 3:
Centre y Coloque la Superficie de Juego P3 en el gabinete usando los orificios guía pre-perforados utilizando los
Tornillos H4 como se muestra en la FIGURA 3. Coloque cada uno de los Soportes de la Superficie de Juego P5 y
fíjelos con los orificios guía pre-perforados utilizando los Tornillos H5 como se muestra en la FIGURA 3.
NOTA IMPORTANTE: Asegúrese de instalar los tornillos H4 y H5
exactamente como se muestra en la FIGURA 3.
Los tornillos se deben atornillar verticalmente .hacia abajo
FIGURA 3
H5
H4
P5
P5
P5
PARTES REQUERIDAS:
16 pzas. - H2 Tornillo Allen 4 pzas. - P4 Pata
16 pzas. - H3 Rondana 4 pzas. - P10 Nivelador
1 pza. - T1 Llave Allen
PASO 4:
Colocar las Patas P4 utilizando los Tornillos
Allen H2 con las Rondanas H3 como se
muestra en la FIGURA 4 y el DETALLE B.
Utilice la Llave Allen T1 para apretar los
Tornillos H1.
Coloque/Enrosque los Niveladores P10 en
cada una de las Patas P4 como se muestra
en la FIGURA 4.
FIGURA 4
P10
P10
P10
P10
P4
P4
P4
P4
DETALLE B
H2
H3
