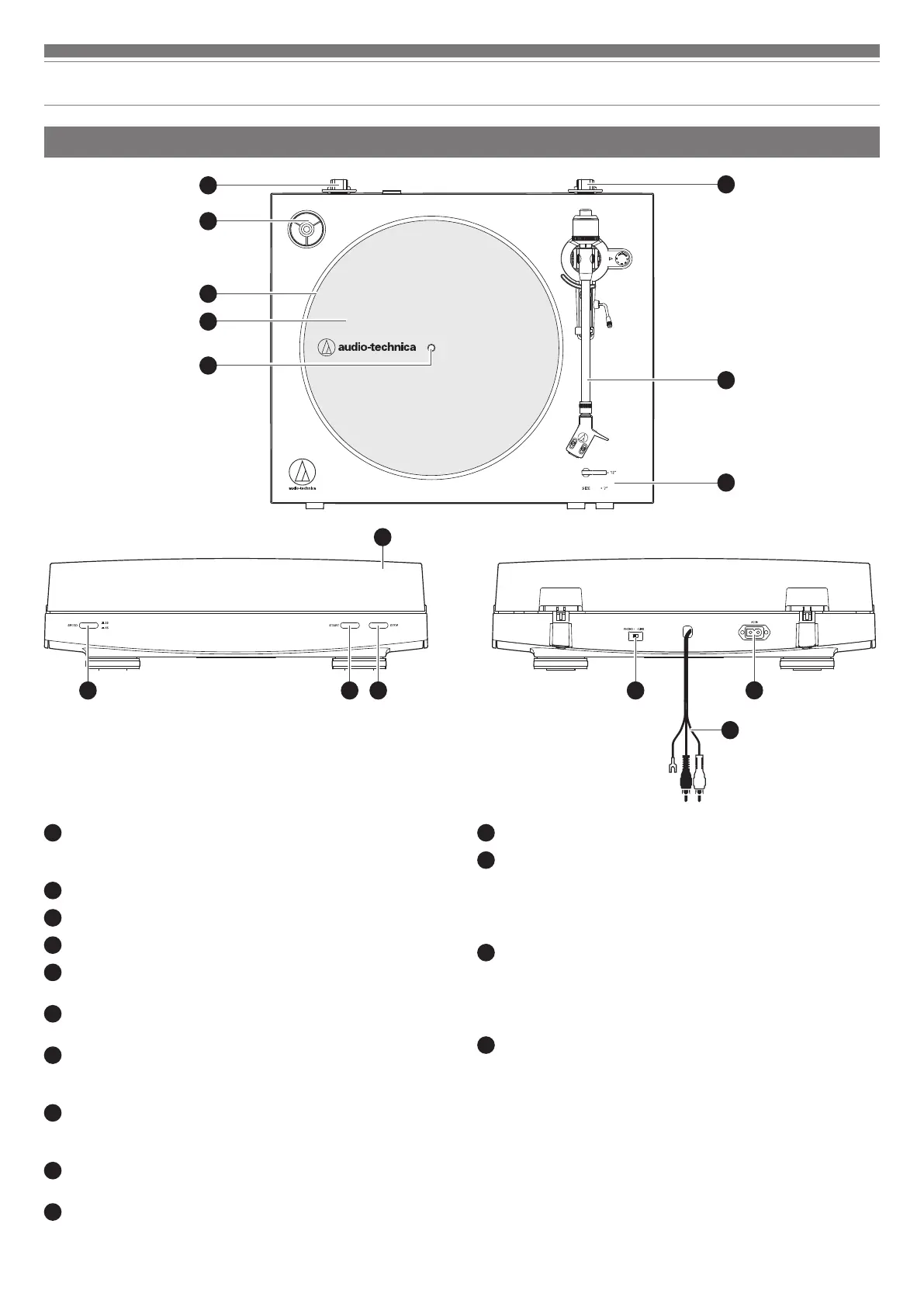

Bezeichnung und Funktion der Teile
Abbildungen
1
Adapter für 45 U/min (in seiner Aufbewahrungsmulde)
Dient zum Auswählen der Plattentellergeschwindigkeit (33-1/3 oder 45 U/
min).
2
Plattenteller
3
Filzmatte
4
Mittelachse
5
Scharnierhalterungen für die Staubschutzhaube
Befestigungsstellen für die Scharniere der Staubschutzhaube.
6
Tonarm
Weitere Details finden Sie unter „Tonarm“ auf Seite 4.
7
Größenwahlschalter
Dient zum Wechseln zwischen 12 Zoll und 7 Zoll entsprechend der Größe
der Schallplatte.
8
Plattentellergeschwindigkeitstaste
Dient zum Auswählen der Plattentellergeschwindigkeit (33-1/3 oder 45 U/
min).
9
START-Taste
Dreht den Plattenteller und bewegt den Tonarm.
10
STOP-Taste
Setzt den Tonarm an seine Ausgangsposition zurück und stoppt den
Plattenteller.
11
Staubschutzhaube
12
Vorverstärker-Wahlschalter
Wenn ein Verstärker mit PHONO-Eingangsbuchse verwendet wird, muss
dieser Schalter in die PHONO-Position gestellt werden. Wenn das Gerät
an die AUX-Buchse eines Verstärkers angeschlossen wird, muss dieser
Schalter in die LINE-Position gestellt werden.
13
Cinch-Audiokabel (mit Erdungsleitung)
Zum Anschließen an die PHONO-Eingangsbuchse (Erdungsleitung
wenn möglich an die Erdungsklemme anschließen) oder AUX (LINE)-
Eingangsbuchse eines Receivers, Verstärkers oder eines anderen
anschließbaren Geräts.
14
Netzanschluss
Zum Verbinden des Netzkabels.
1
2
3
4
5
5
6
7
8 9
10
11
12
14
13
