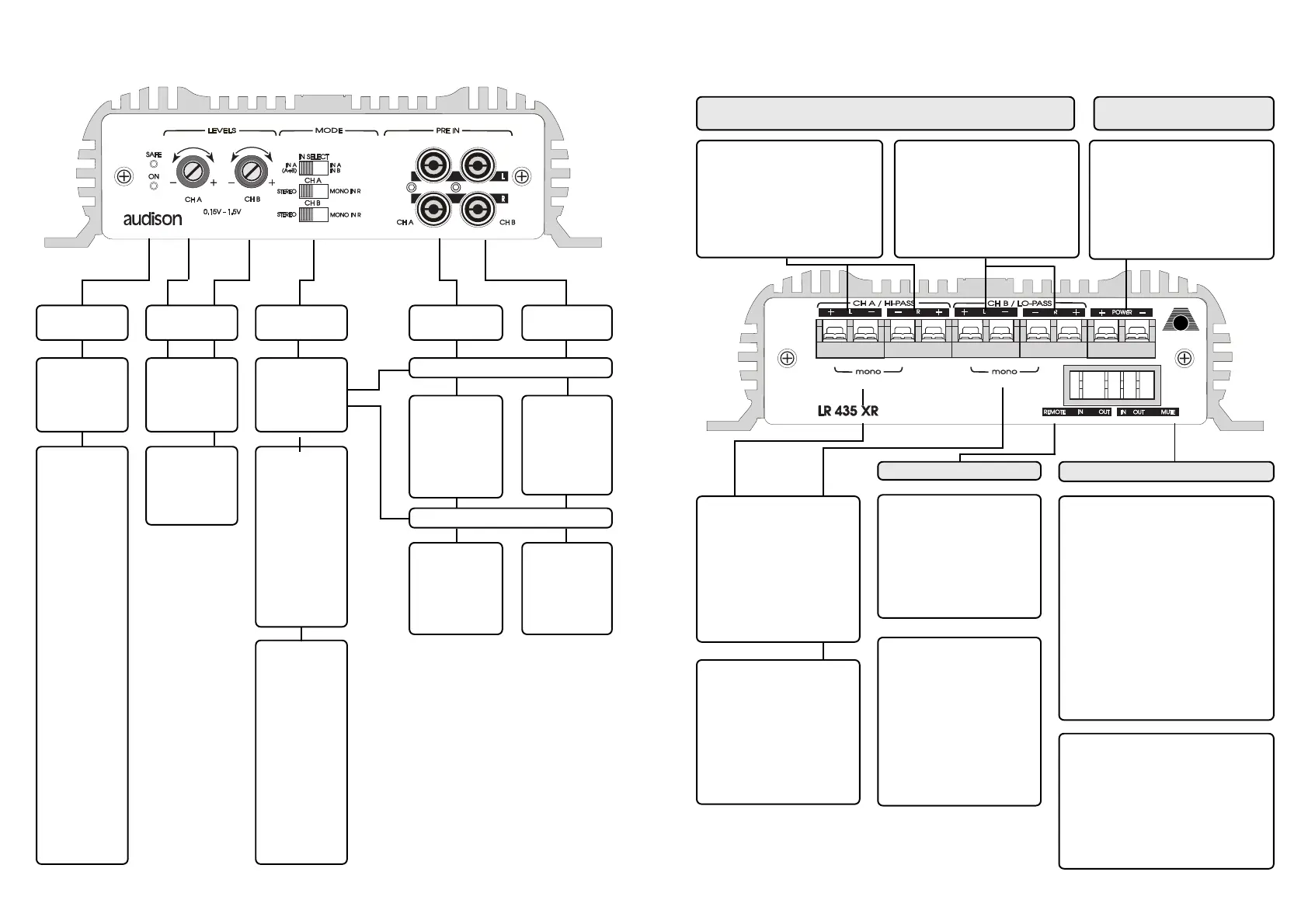

LR 435 - COMANDI E FUNZIONI
INGRESSO
AUSILIARIO
IN SELECT posizionato su IN A - IN B
PRE IN-CH A
Ingresso per pi-
lotare i canali A
dell'amplifica-
tore.
INGRESSO
GENERALE
IN SELECT posizionato su IN A (A+B )
INGRESSO
NON ATTIVO
PRE IN-CH A
Ingresso utiliz-
zabile per pilo-
tare i canali A e
B dell'amplifi-
catore.
PRE IN-CH B
Ingresso per pi-
lotare i canali B
dell'amplifica-
tore.
SEGNALAZIONI
LUMINOSE
ON
Indica l'accen-
sione dell'am-
plificatore.
SAFE
Indica l'inter-
vento delle pro-
tezioni: tempe-
ratura eccessiva
(80°C max) o
anomalie di
uscita (presen-
za di corrente
continua, corto-
circuito o im-
pedenza del ca-
rico pericolosa-
mente bassa).
L'intervento
della protezio-
ne rende inope-
rativo l'amplifi-
catore.
Spegnere l'am-
plificatore, ri-
muovere la cau-
sa dell'anomalia
e quindi riac-
cendere l'appa-
recchio.
CONTROLLI DI
SENSIBILITA'
CH A
Regolazione di
livello per i ca-
nali A.
CH B
Regolazione di
livello per i ca-
nali B.
PREDISPOSIZIONI DI
FUNZIO NAM ENTO
IN SELECT
IN A (A+B)
IN A - IN B
CH B
STEREO: Con-
figura in stereo i
canali B.
MONO IN R:
Configura in
mono i canali B.
Ingresso utiliz-
zato R di PRE IN
- CH A o PRE IN
- CH B (vedi IN
SELECT).
CH A
Configura in
mono i canali
A. Ingresso uti-
lizzato R di PRE
IN - CH A.
MONO IN R:
10
STEREO:
Configura in
stereo i canali
A
LR 435 XR - COMPOSITION DU BORNIER DE
CONNECTIONS
27
MONO
Sorties utilisées lorsque les
canaux A sont en MONO
IN R (filtre interne OFF)
Sélecté à l'aide du bouton
en façade de l'ampli.
MONO
Sorties utilisées lorsque les
canaux B (filtre interne
OFF) ou les canaux PASSE
BAS (filtre ON) sont en
position MIX MONO.
Sélecté à l'aide du bouton
en façade de l'ampli.
BORNIER DE SORTIE DE PUISSANCE
CH B / LO-PASS
Sorties Gauche et droite pour
canaux B (filtre OFF) ou sorties
Gauche et Droite PASSE BAS
(filtre ON). Les sorties Ch B sont
large bande le PASSE BAS est
engagé par le filtre interne.
CH A / HI-PASS
Sorties Gauche et droite pour
canaux A (filtre OFF) ou sorties
Gauche et Droite (filtre ON).
Les sorties Ch A sont large ban-
de lorsque le PASSE HAUT est
engagé par le filtre interne.
REMOTE MUTE
IN
Réglage provenant de l'auto radio
(outoute autre source avec une sortie
"mute" pour ampli). Spécialent adapté
pour connecter avec la sortie mute
d'un téléphone, L'amplificateur est mis
"sous silence" durant toute la durée de
l'appel et réactivé à la fin.
Peut être aussi connecté au MUTE
OUT d'un prédécent amplificateur
pour obtenir une mise en silence
simultanée dans une installation en
multi amplification.
Le voltage doit être ant. 3 et 16 VDC.
OUT
Sortic provenant d'autres amplis. Est
connecté au MUTE IN de l'ampli
suivant pour permettre la simultanéité
du silencieux sur tous les amplis en
cascade.
Le voltage admissible de cette sortie
est de 12 VDC avec 5 mA.
OUT
Sortie pour connecter
d'autres amplificateurs. Est
connecté au REMOTE IN de
l'ampli suivant pour
permettre son activation. Le
voltage admissible de cette
sortic est de 12 VDC avec
250 mA.
IN
Mise en route provenant de
la source autoradio (ou toute
autre source avec une sortie
"mute" Le voltage doit être
3 et 16 VDC
BORNIER D'ALIMENTATION
POWER
Bornier d'entrée pour alimenter
l'amplificateur.
Cannecter le+et le - de la batterie en
respectant les pôles comme indiqué.
Le coltage doit être entre 10 et 15
VDC.
