Autoclima FRESCO 5000 BACK Assembly

14
IT EN FR DE ES
CON CENTINE / WITH RIBS / AVEC NERVURES
MIT SPRIEGELN / CON CIMBRAS
SENZA CENTINE / WITHOUT RIBS /
SANS NERVURES / OHNE SPRIEGEL / SIN CIMBRAS
1
Pannello di rivestimento / Panelling / Panneau de
revêtement / Verkleidungsplatte /
Panel de revestimiento
2
Piastra evaporatore / Evaporator’s plate / Plaque
d’évaporation / Verdampferplatte /
Plancha evaporador
3
Boccola M6 / M6 bushing / Douille M6 / Buchse M6 /
Cojinete M6
4
Centina di rinforzo / Reinforcing rib / Nervure de
renfort / Verstärkungsspriegel / Cimbra de refuerzo
5
Parete posteriore cabina / Cabin’s back wall / Paroi
arrière cabine / Rückwand Fahrerhaus /
Pared posterior cabina
7
Distanziale / Spacer / Entretoise / Distanzscheibe /
Distanciador
8
Interno cabina / Cabin’s Interior / Intérieur cabine /
Fahrerhaus Innenraum / Interior cabina
9
Passaggio per tubo scarico acqua di condensa /
Hose’s space for draining of condensed water /
Passage pour tuyau déchargement de l’eau de
condensation /
Durchgang Kondenswasserabussleitung /
Paso para tubo de desagüe agua de condensación

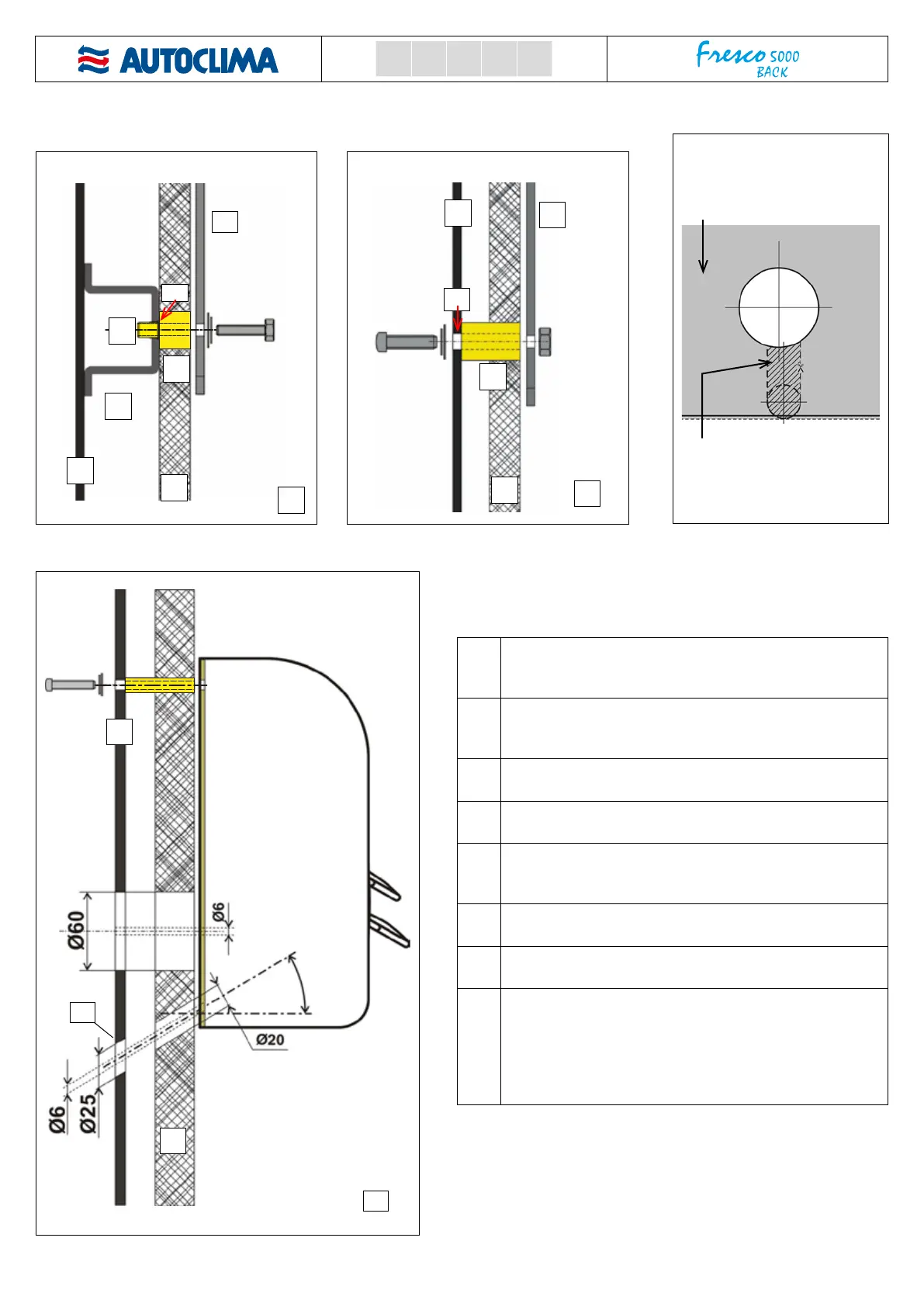

FIG. 1
1
8
5
4
7
3
2
Ø6
FIG. 2
5
Ø6
1
7
8
2
FIG. 4
5
1
8
9
Pannello di rivestimento
Panelling
Panneau de revêtement
Verkleidungsplatte
Panel de revestimiento
Asportare
Cut off
Eliminer
Abnehmen
Transportar
FIG. 3
