Autonics TM2-22RB - Connections and Block Diagram


TM Series
TM2 Series
TM4 Series
※

 

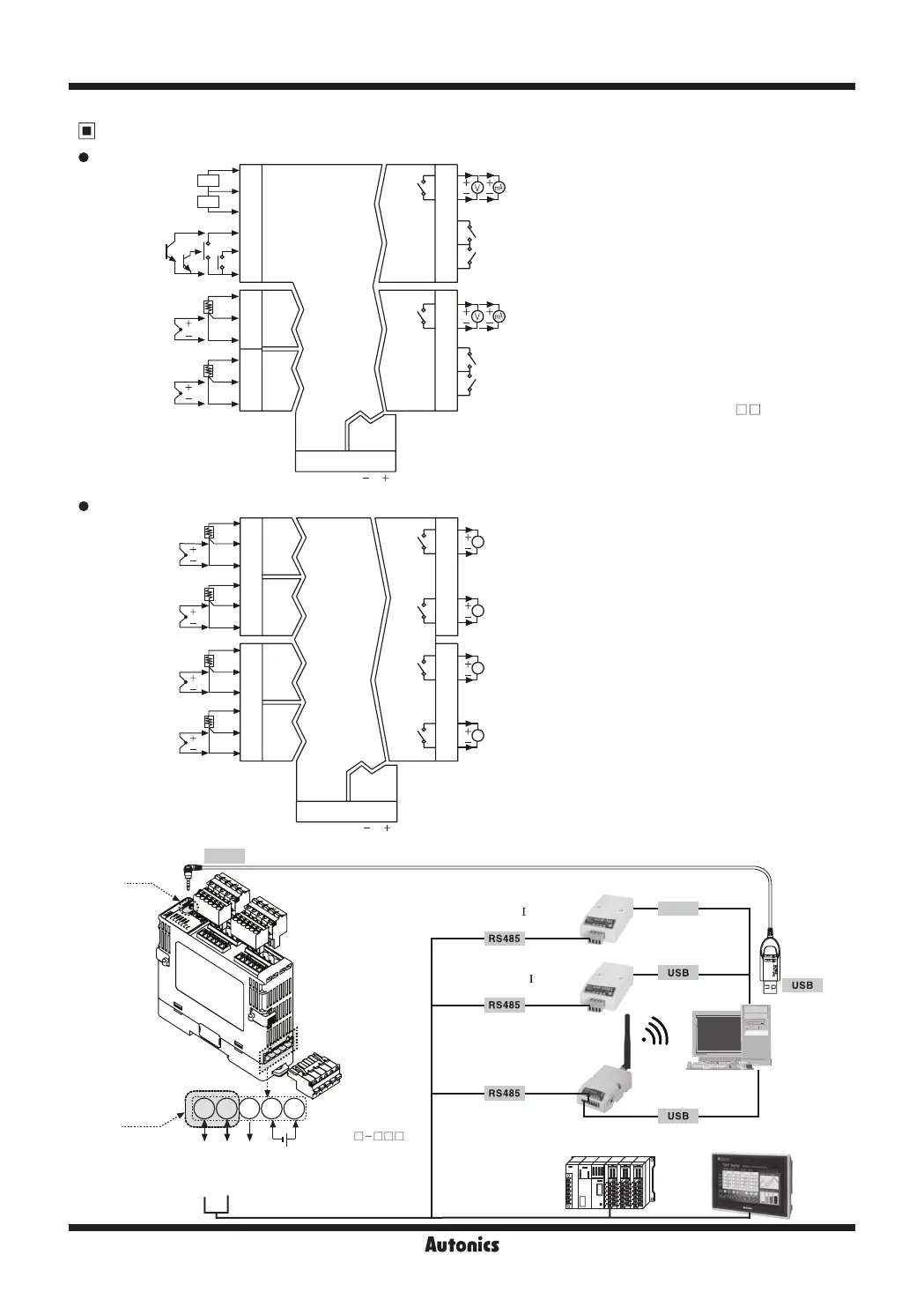

Connections and block diagram




































































 

 

































































































 








※



※






※



SCM-US(USB to Serial converter)
RS485 A(+) RS485 B(-)
N
.
C
PLC
GP-S070
GP-S057
GP-S044
<RS485 communication support external device>
SOURCE
24VDC 5W
 
    
SCM-US48
(USB to RS485 converter)
SCM-38
(RS232C to RS485 converter)
RS232C
Serial
SCM-WF48
(Wi-Fi to RS485/USB
communication converter)

PC
