INSTALACIÓN UNIDAD EXTERIOR
4

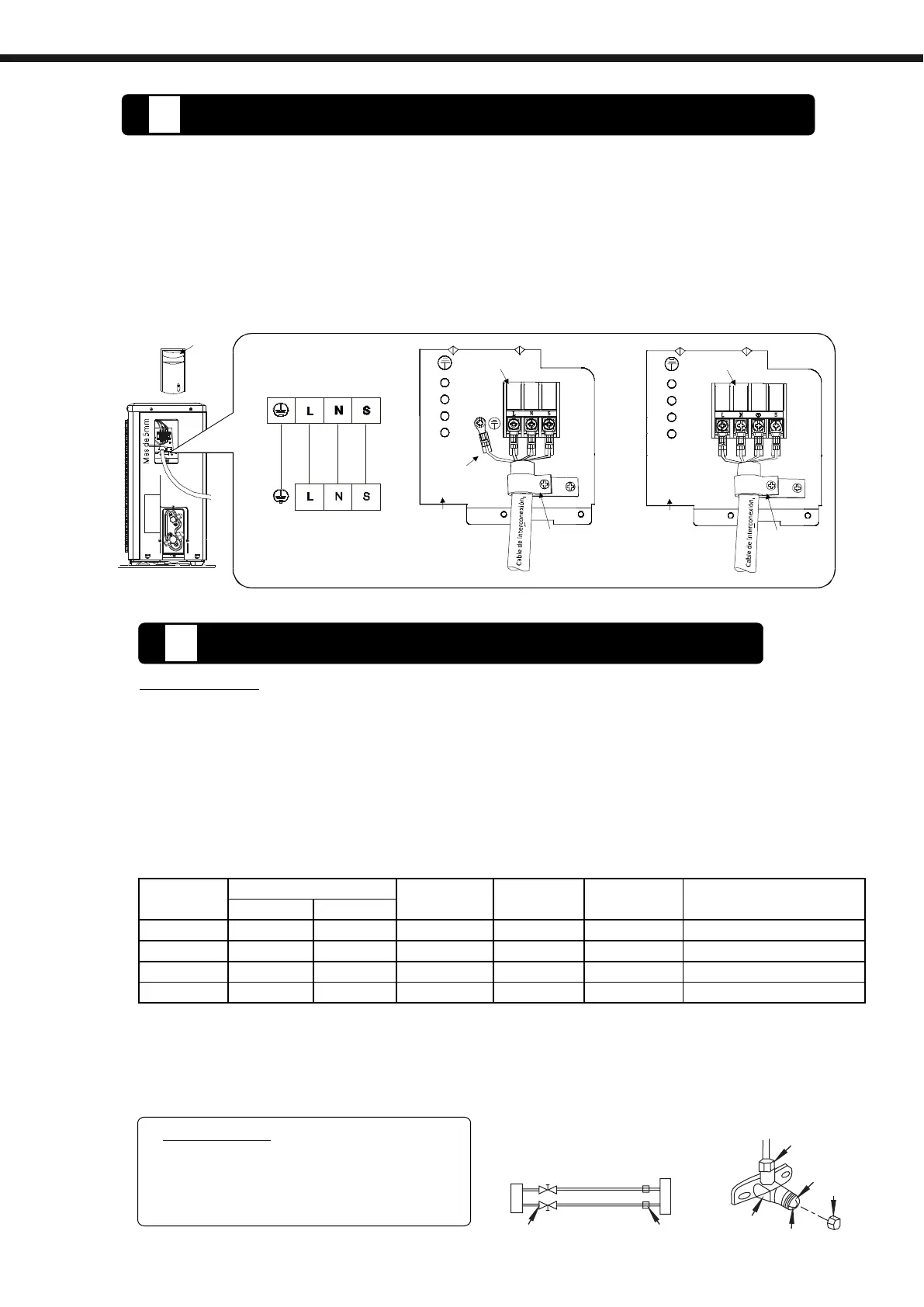

CONEXIÓN ELÉCTRICA DE LA UNIDAD EXTERIOR
1. Retire la tapa de la caja de conexión eléctrica de la unidad exterior aflojando el tornillo.
2. Conecte los cables conectivos a los terminales como se identifica con sus números
coincidentes en el bloque de terminales de las unidades interior y exterior.
3. Asegure el cable en el tablero de control con la abrazadera de cables.
4. Para evitar la entrada de agua, formar un bucle con el cable conectivo como se ilustra
en el diagrama de instalación de las unidades interior y exterior.
5. Aísle los cables no utilizados (conductores) con cinta PVC.
Hágalo de manera que no toquen ningún componente eléctrico o metálico.
PURGA DE AIRE Y TEST DE FUNCIONAMIENTO
5
Abra la tapa de la válvula hasta el que
choque con el tope.
Asegure el par de apriete con la válvula
de llave o similar.
.
.
.
Tuerca
cónica
Tapón
tapa
Valve body
V
alvula
Para el R410A asegurese de que el refrigerante añadido sea en fase liquida en todos los casos.
Cu
ando se recoloca la unidad en otro sitio utilice la bomba de vacio para vaciar el circuito.
.
.
.
El aire y la humedad en el sistema refrigerante tienen efectos indeseados. Por lo tanto, la unidad.
interior y la tubería entre las unidades interior y exterior deben estar a prueba de fugas y ser
evacuadas para eliminar los no-condensables y la humedad del sistema.
Compruebe que cada tubo (tanto de líquido como de gas). Entre las unidades interior y exterior haya
sido conectado correctamente y que todo el cableado para la ejecución de la prueba se ha
completado correctamente.
Unidad
exterior
unidad
interior
Refrigerante
válvula de corte
válvulas de unión
Lado gas
Lado líuqido
A
C
D
B
1. Purga de Aire
PRECAUCIÓN
Tap a
Abrazadera
Abrazadera
Placa terminales
Placa terminales
Caja eléctrica
Caja eléctrica
Cable de tierra
Unidad Interior
Unidad Exterior
Dimensiones, limitaciones de las tuberías y carga adicional:
Los equipos vienen precargados para longitudes de la tubería de líquido inferiores a 5 m.
Carga Adicional
Líquido
Gas R410a = (Long. Total - 5 )* X
1/4" 3/8" 20 m 10 m 5 m X = 20 gr/m
1/4" 3/8" 20 m 10 m 5 m X = 25 gr/m
1/4" 1/2" 25 m 15 m 5 m X = 30 gr/m
Tubería
Modelo Longitud Máx. Desnivel Máx Precarga hasta
3/8" 5/8" 25 m 15 m 5 m X = 40 gr/m
09
12
18
24
23
