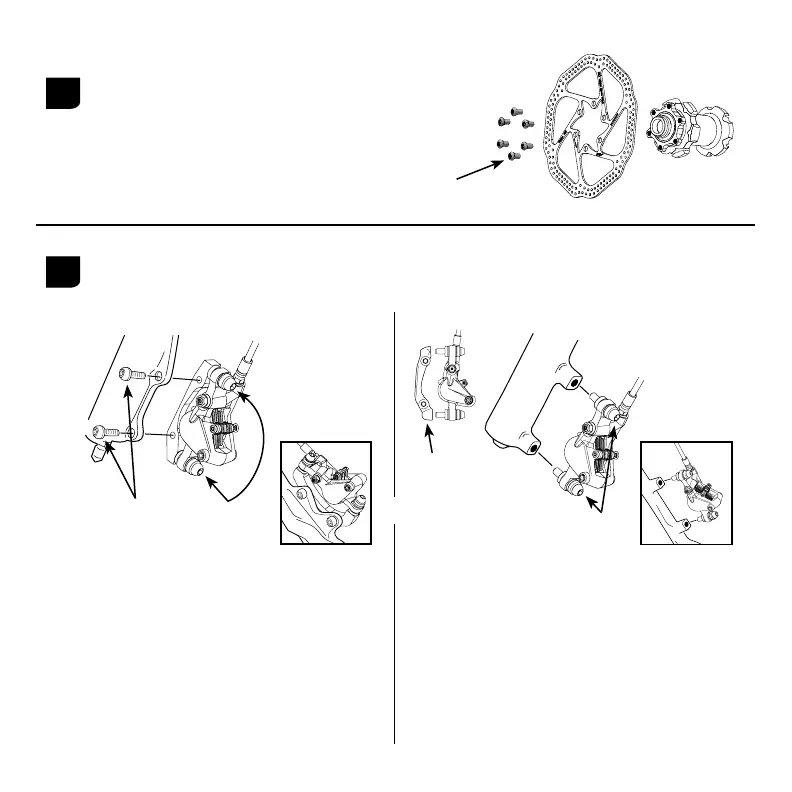

INSTALE EL ROTOR
Monte el rotor en el buje, utilizando los tornillos T25 TORX® que
vienen incluidos, y apriételos hasta alcanzar un par de 6,2 N•m. El
logotipo de Avid DEBE quedar mirando hacia fuera. Instale la rueda en
la horquilla o el cuadro.
6,2 N•m
MONTAJE DE LAS PINZAS DELANTERA Y TRASERA
Monte la pinza delantera (la que tiene el manguito más corto) en la horquilla, y la pinza trasera (la del manguito
más largo) en el cuadro.
MONTAJE I.S.
MONTAJE I.S.
Aoje los tornillos del sistema CPS y atornille la pinza a
los tetones de montaje. Apriete los tornillos de montaje
con un par de entre 9 y 10 N•m. Compruebe que la pinza
se mueve con libertad sobre los elementos del sistema
CPS.
MONTAJE DIRECTO
MONTAJE DIRECTO
Retire el soporte de montaje pero deje intacta la serie de
arandelas y los tornillos del sistema CPS. Atornille la pinza
directamente a la horquilla o al cuadro. Apriete a fondo
los tornillos con la mano y después aójelos de 1/8 a 1/4
de vuelta. Compruebe que la pinza se mueve con libertad
sobre las piezas del sistema CPS.
Con rotores de tamaño más grande puede ser necesario
un adaptador. En la sección titulada Asegúrese de que
dispone de los adaptadores adecuados podrá encon-
trar las opciones disponibles.
Retirar
Montar
directamente
Apretar a mano y a continuación
retraer entre 1/8 y 1/4 de vuelta
O
Aojar antes del
montaje
9 a 10 N•m
Trasera
Trasera
1
2
