EspañolElixir/Code Manual de Usario
25
Copyright ©2011 SRAM, LLC

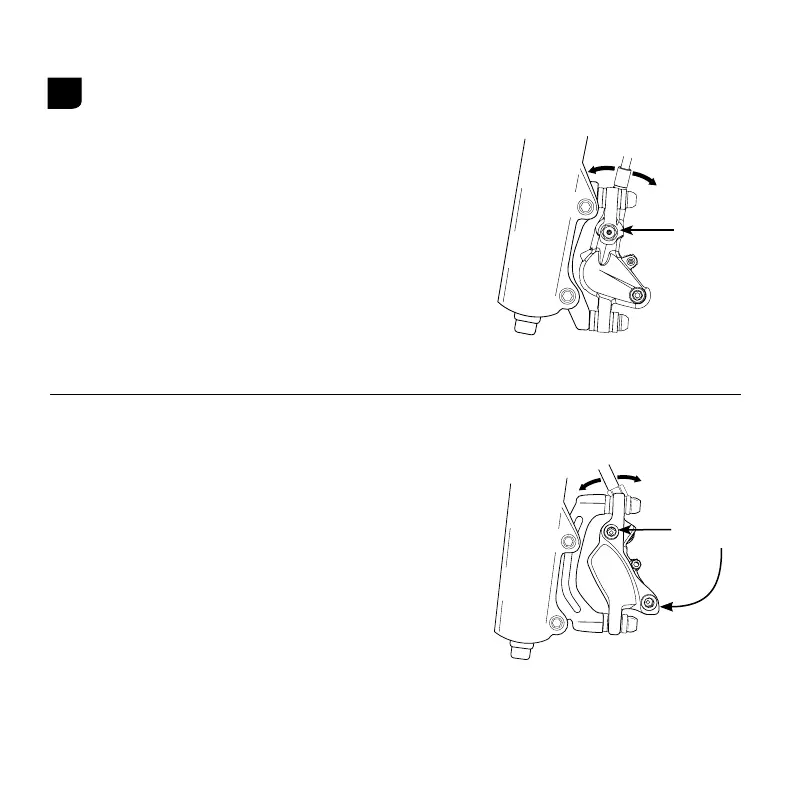

AJUSTE EL ÁNGULO DEL MANGUITO Y LUEGO
EXTIÉNDALO POR SU RECORRIDO
(ELIXIR 9/ELIXIR 7)
Si es necesario, puede cambiar la posición del herraje orientable
para facilitar el tendido del manguito. Aoje un poco los tornillos
de banjo de las pinzas, utilizando una llave de boca abierta de
8 mm, y haga girar los herrajes para optimizar el recorrido del
manguito. Vuelva a apretar los tornillos de banjo con el par de
apriete especicado y, a continuación, extienda los manguitos
por su recorrido. Asegúrese de que en los puntos críticos quede
una
longitud de manguito suciente para el movimiento de la
suspensión, pero compruebe también que no quede ningún bucle
de manguito sobrante demasiado grande. A continuación, je los
manguitos al cuadro y a la horquilla.
Puede que haya introducido aire en el sistema al cambiar la
posición del herraje orientable. Dedique un tiempo a purgar
el sistema cuando haya terminado con la instalación.
8,5-10,1 N•m
AJUSTAR EL ÁNGULO DEL MANGUITO Y
EXTENDERLO POR SU RECORRIDO
(CODE/CODE R)
Si es necesario, puede cambiar la posición del banjo para facilitar
el tendido del manguito. Para empezar, retire las pastillas de
freno para evitar que pueda derramarse líquido DOT sobre la
supercie de éstas (en el apartado relativo a la sustitución de
las pastillas encontrará instrucciones al respecto). Con una llave
Allen de 5 mm, aoje un poco el tornillo del cuerpo de la pinza
delantera. Gire el herraje orientable hasta la posición deseada y
vuelva a apretar el tornillo de sujeción de la pinza hasta el par
especicado. Asegúrese de que quede una longitud de manguito
suciente para el movimiento de la suspensión, pero compruebe
también que no quede ningún bucle de manguito sobrante de-
masiado grande.
8,5-10,1 N•m
Puede que haya introducido aire en el sistema al cambiar la
posición del herraje orientable. Dedique un tiempo a purgar
el sistema cuando haya terminado con la instalación.
3
