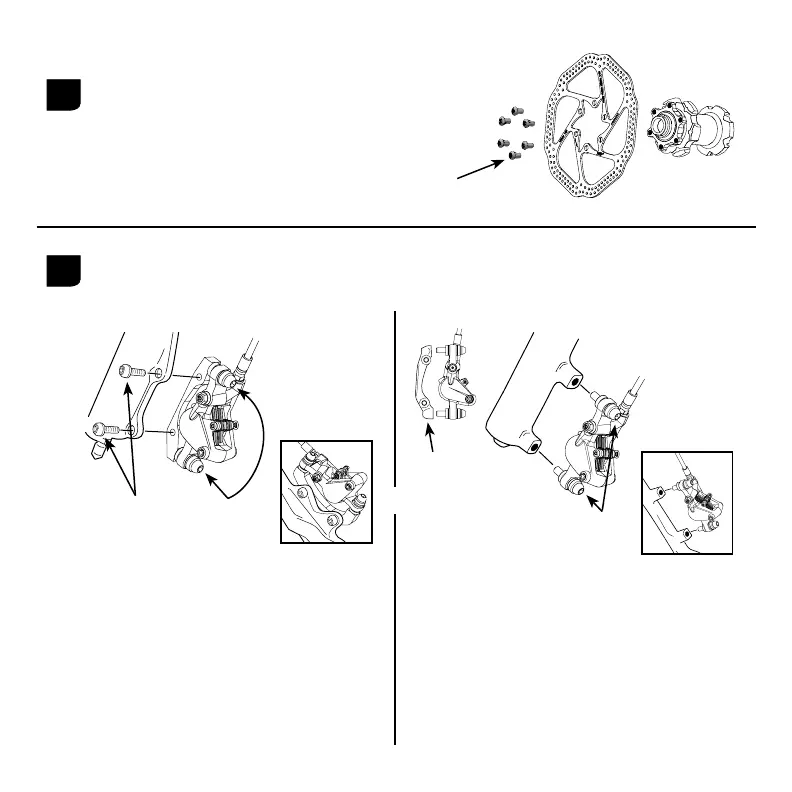

MONTER LE ROTOR
Montez le disque sur le moyeu à l’aide des boulons TORX® T25
fournis et serrez au couple de 6,2 N•m. Le logo Avid Doit être tourné
vers l’extérieur. Installez la roue dans la fourche ou le cadre.
6,2 N•m
MONTAGE DE L’ÉTRIER AVANT ET ARRIÈRE
Montez l’étrier avant (durite courte) sur la fourche et l’étrier arrière (longue durite) sur le cadre.
MONTAGE (IS)
MONTAGE (IS)
Desserrez les boulons CPS, puis xez l’étrier à son
support. Serrez les boulons de montage à un couple
de 9-10 N•m. Vériez que l’étrier bouge librement sur
l’équipement CPS.
MONTAGE DIRECT
MONTAGE DIRECT
Retirez le support de xation sans toucher aux boulons et
rondelles CPS. Vissez l’étrier directement sur la fourche
ou le cadre. Serrez les boulons à fond, puis desserrez-les
d’1/8 ou d’1/4 de tour. Vériez que l’étrier bouge librement
sur l’équipement CPS.
Il vous faudra peut-être utiliser un adaptateur si le disque
est de grande taille. Veuillez consulter Vérication du
support de montage pour noter les options disponibles.
Retirez
puis montez
directement
Serrez à fond, puis desserrez
d’1/8 ou d’1/4 de tour
OU
Desserrez avant le
montage
9-10 N•m
Arrière
Arrière
1
2
