Italiano Elixir/Code Manuale per l’utente
42 95-5015-016-000 Rev F
CONGRATULAZIONI!
Questi sono i migliori freni a disco disponibili sul mercato! Questo manuale contiene informazioni importanti per installare e
impostare i nuovi freni. Per assicurare il corretto funzionamento dei freni Avid, si raccomanda di farli installare da personale
qualicato. È quanto mai importante seguire tutte le raccomandazioni fornite nel manuale, perché ogni uscita in bicicletta sia
sicura, piacevole e non comporti alcun problema. In primo luogo, ecco alcune informazioni per iniziare:

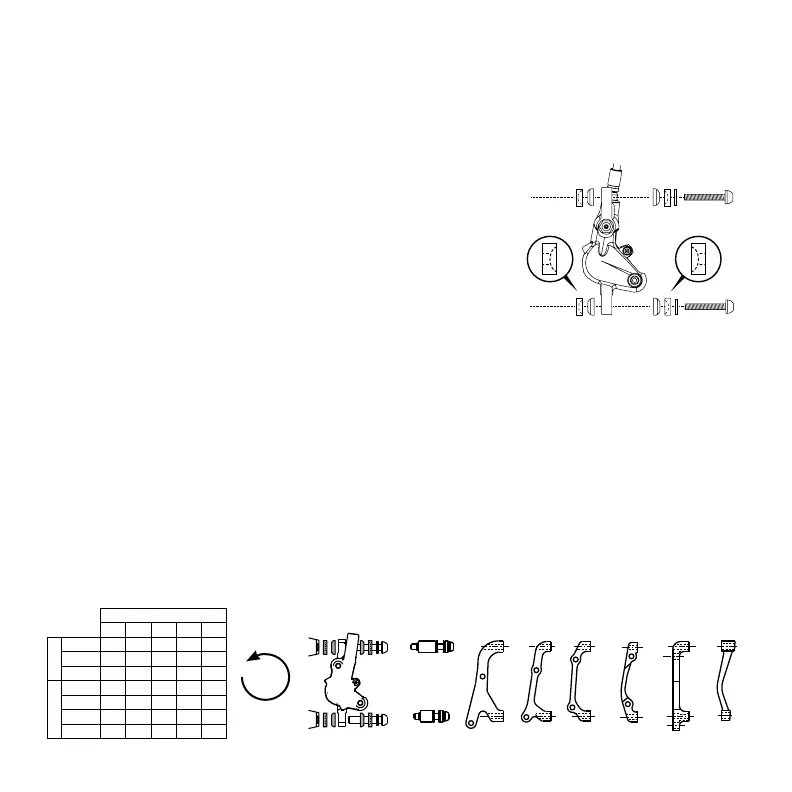

TRI-ALIGN™ CALIPER POSITIONING SYSTEM
I freni a disco Avid utilizzano un esclusivo sistema di allineamento denominato
Tri-Align Caliper Positioning System (CPS). Questi gruppi di rondelle concave e
convesse consentono di allineare perfettamente la pinza al rotore,
indipendentemente da imperfezioni nelle linguette di montaggio sulla forcella o sul
telaio, offrendo così un contatto completo, allineato al cuscinetto.
COLLOCAMENTO DEI PATTINI
Per ottenere risultati ottimali in sicurezza, restare seduti sulla bici durante l’intera
procedura di collocamento dei pattini. Accelerare la bici ad una velocità moderata,
quindi applicare con forza i freni no a raggiungere la velocità di camminata.
Ripetere circa venti volte. Successivamente, accelerare la bici ad una velocità
maggiore. Quindi applicare i freni, con molta forza e improvvisamente, no a
raggiungere la velocità di camminata. Ripetere circa dieci volte. Importante: non
bloccare i freni in alcun punto durante la procedura di collocamento. Lasciare
raffreddare i freni prima di qualsiasi ulteriore corsa.
COME CAMBIARE LE LUNGHEZZE DEI TUBI E SPURGARE I FRENI
I freni a disco idraulico Avid sono forniti con tubi collegati ad una lunghezza “media” e col sistema già spurgato. Per
modicare eventualmente le lunghezze dei tubi è necessario un kit di spurgo Avid che fornisce istruzioni complete e strumenti
Avid per la regolazione della lunghezza dei tubi e per lo spurgo del sistema dei freni. In alternativa, consigliamo di richiedere
ad un meccanico professionista di eseguire gli interventi di manutenzione. Le istruzioni sono disponibili anche online
all’indirizzo www.sram.com o www.avidbike.com.
STRUMENTI NECESSARI
• Chiavi esagonali da 2,5, 3, 4 e 5 mm • Chiave regolabile: intervallo 2,8-10 N•m
• Chiave T25 TORX® • Occhiali di protezione
• Chiave ssa doppia (a forchetta) da 8 mm
ACCERTARSI DI AVERE LE STAFFE CORRETTE
Attrezzi CPS
Bullone CPS
60 mm I.S. Bracket (60I)
Direct Mount (DIR)
40 mm I.S. Bracket (40I)
20 mm I.S. Bracket (20I)
40 mm Post Bracket (40P)
20 mm Post Bracket (20P)
20 mm Offset (20W)
0 mm I.S. Bracket (0IS)
Rotor Sizes (mm)
140 160 180 200 203
FRONT
IS --- 0IS 20I 40I ---
PM --- DIR 20P 40P ---
TOTEM --- --- --- --- DIR
REAR
IS 0IS 20I 40I 60I ---
140PM DIR 20P 40P --- ---
160PM --- DIR 20P 40P ---
180PM --- --- DIR 20P ---
