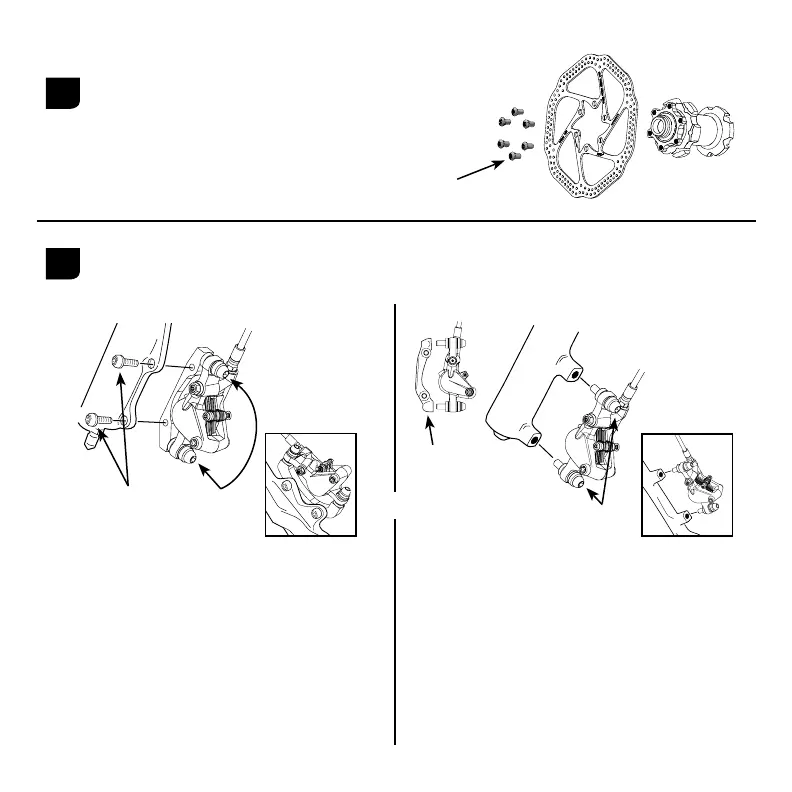

INSTALLAZIONE DEL ROTORE
Montare il rotore sul mozzo utilizzando i bulloni T25 TORX® in
dotazione e serrare a 6,2 N•m. Il logo Avid DEVE essere rivolto verso
l’esterno. Installare la ruota nella forcella o nel telaio.
6,2 N•m
MONTAGGIO I.S.
Allentare i bulloni CPS, quindi bullonare la pinza sulle
linguette di montaggio. Serrare i bulloni di montaggio a
9-10 N•m. Controllare che la pinza si sposti liberamente
sull’attrezzatura CPS.
MONTAGGIO DIRETTO
Rimuovere la staffa di montaggio ma lasciare intatti i
bulloni CPS e i gruppi rondelle. Bullonare la pinza
direttamente sulla forcella o sul telaio. Eseguire la rego-
lazione di precisione dei bulloni, quindi estrarli di 1/8 - 1/4
di giro. Controllare che la pinza si sposti liberamente
sull’attrezzatura CPS.
Per dimensioni del rotore maggiori potrebbe essere neces-
saria una staffa adattatrice. Vedere Accertarsi di avere le
staffe corrette per opzioni.
MONTAGGIO PINZA ANTERIORE E POSTERIORE
Montare la pinza anteriore (tubo più corto) sulla forcella e la pinza posteriore (tubo più lungo) sul telaio.
MONTAGGIO I.S.
MONTAGGIO DIRETTO
Rimuovere
quindi montare
direttamente
Eseguire la regolazione di
precisione, quindi ruotare in senso
inverso di 1/8 - 1/4 di giro
OPPURE
Allentare
prima del
montaggio
9-10 N•m
Posteriore
Posteriore
1
2
