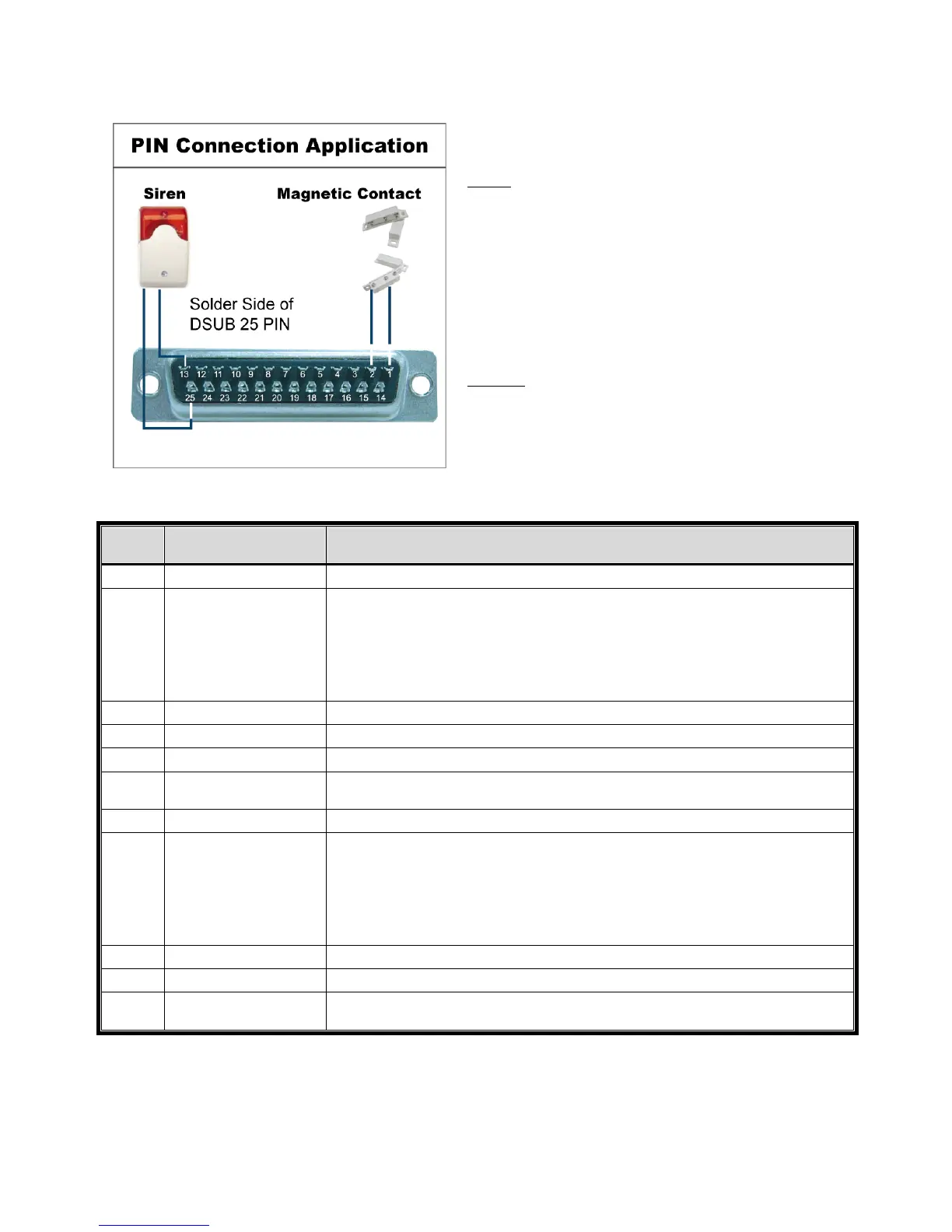

附錄 1 PIN 腳解說
29
‧ 8 路 DVR
蜂鳴器
當 DVR 有警報或位移偵測觸發事件發生，COM 會與 NO 連
接，閃燈蜂鳴器會開始鳴叫且閃爍。
磁簧關關
當磁簧開關被打開時，主機會發出警報且觸發錄影。
PIN 腳
功能 說明
1 GND 接地
2~5 ALARM INPUT
使用連接線將ALARM INPUT (PIN 2 – 5) 和 GND (PIN 1) 接頭連接在一起。一但觸發警報後，DVR
便會開始錄影，而且會發出警示音。
PIN 2 是Alarm 1。一旦觸發了警報，DVR 的CH1 便會開始進行警報錄影。
PIN 3 是Alarm 3。一旦觸發了警報，DVR 的CH3 便會開始進行警報錄影。
PIN 4 是Alarm 5。一旦觸發了警報，DVR 的CH5 便會開始進行警報錄影。
PIN 5 是Alarm 7。一旦觸發了警報，DVR 的CH7 便會開始進行警報錄影。
10 EXTERNAL INPUT 1
11 EXTERNAL OUTPUT 1
12 RS485-A
13 EXTERNAL ALARM NO
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM 與 NO 相連。
注意：電壓上限為 DC24V 1A。
14 EXTERNAL INPUT 0
15~18 ALARM INPUT
使用連接線將 ALARM INPUT (PIN 15 – 18) 和 GND (PIN 1) 接頭連接在一起。一但觸發警報後，
DVR 便會開始錄影，而且會發出警示音。
PIN 15 是Alarm 2。一旦觸發了警報，DVR 的CH2 便會開始進行警報錄影。
PIN 16 是Alarm 4。一旦觸發了警報，DVR 的CH4 便會開始進行警報錄影。
PIN 17 是Alarm 6。一旦觸發了警報，DVR 的CH6 便會開始進行警報錄影。
PIN 18 是Alarm 8。一旦觸發了警報，DVR 的CH8 便會開始進行警報錄影。
23 EXTERNAL INPUT 0
24 RS485-B
25 EXTERNAL ALARM COM
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM 與 NO 相連。
注意：電壓上限為 DC24V 1A。
